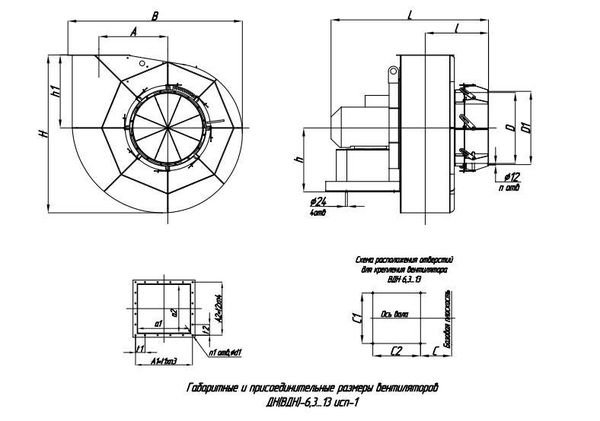

Габаритно-присоединительные размеры ВДН, ДН










    маш
    A, мм A1, мм A2, мм C, мм C1, мм C2, мм D, мм D1, мм L, мм H, мм B, мм a1, мм a2, мм
    6,3 410 366 285 236 610 330 418 460 945 922 1061 315 240
    8 520 450 354 299 610 330 530 570 1220 1168 1333 400 300
    9 585 500 388 318 610 330 530 570 1258 1318 1485 450 338
    10 620 572 438 336 610 330 667 702 1360 1483 1616 512 375
    11,2 694 710 475 367 760 565 667 702 1570 1686 1869 630 430
    12,5 816 675 520 333 760 565 836 870 1780 1876 2068 625 470
    13 816 675 630 368 760 565 836 870 2057 1876 2068 625 580




    маш
    d, мм d1, мм h, мм h1, мм n, шт. n1, шт. n3, шт. n4, шт. t1, шт. t2, шт. l, мм
    6,3 12 15 532 413 12 12 3 3 122 95 328
    8 14 15 582 523 12 16 5 3 90 118 510
    9 14 15 582 593 12 18 5 4 100 97 529
    10 14 15 600 700 12 28 9 5 64 88 548
    11,2 14 15 700 784 12 34 10 7 71 68 575
    12,5 14 15 730 867 16 20 5 5 135 104 698
    13 14 15 760 867 16 38 9 10 75 63 750



    Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №6,3-13 исп-3




    маш
    Amax a B b D D1 d H h h1 C
    6,3 1551 330 1057 409,5 418 460 12 926 413 532 315
    8 1930 487 1329 520 530 570 12 1172 523 580 400
    9 2099 508 1490 585 530 570 14 1322 593 580 450
    10 2175 555 1650 650 660 702 14 1473 663 600 500
    11,2 2554 577 1843 728 660 702 14 1655 748 700 560
    12,5 2825 671 2051 812,5 830 875 14 1849 838 730 625
    13 3072 717 2051 812,5 830 875 14 1849 838 760 625



    № машины E L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
    6,3 236 236 460 610 122 95 366 285 8 12 3 3
    8 300 277 500 610 90 118 450 354 12 12 5 3
    9 338 296 530 610 100 97 500 388 12 18 5 4
    10 375 315 550 610 92 85 552 425 12 22 6 5
    11,2 420 343 800 760 121 118 605 472 12 18 5 4
    12,5 470 368 800 760 135 104 675 520 16 20 5 5
    13 580 368 800 760 75 63 675 630 16 38 9 10

    Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №6,3-13 исп-5




    маш
    А a B B2 b D D1 d H h h1 C E
    6,3 1100 330 1057 1468 409.5 418 460 12 926 413 532 315 236
    8 1305 487 1329 1812 520 530 570 12 1172 523 580 400 300
    9 1465 508 1490 1902 585 530 570 14 1322 593 580 450 338
    10 1530 555 1650 2139 650 660 702 14 1473 663 600 500 375
    11,2 1815 577 1843 2728 728 660 702 14 1655 748 700 560 420
    12,5 1930 671 2051 2845 812.5 830 875 14 1849 838 730 625 470
    13 2030 717 2051 2845 812.5 830 875 14 1849 838 760 625 580



    № машины L1 L2 L3 L4 L5 t1 t2 T1 T2 N N2 N3 n1 n2
    6,3 184 450 235 - 1075 122 95 366 385 8 12 4 3 3
    8 215 420 245 - 1275 90 118 450 354 12 12 4 5 3
    9 296 450 245 393 1275 100 97 500 388 12 18 5 5 4
    10 315 450 245 450 1422 92 85 552 425 12 22 5 6 5
    11,2 300 650 370 620 990 121 118 605 472 12 18 5 5 4
    12,5 326 650 370 620 990 135 104 675 520 16 20 5 5 5
    13 381 650 370 620 990 75 63 675 630 16 38 5 9 10

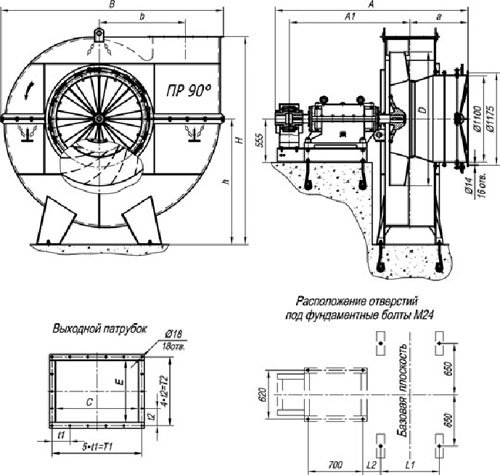

    Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №15 и №17 исп-3




    маш
    Аmax A1 a B b D H h
    15 2401 1506 715 2537 975 1500 2328 1400
    17 2463 1540 743 2857 1105 1700 2648 1600
    № маш С E L1 L2 t1 t2 T1 T2
    15 750 560 674 230 165 160 825 640
    17 850 632 746 228 184 175 920 700

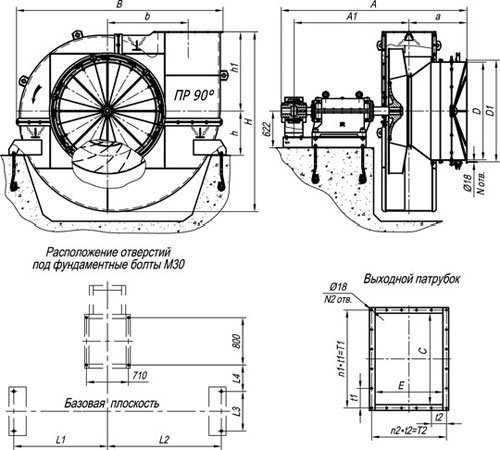

    Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №19-22 исп-3



    № машины A A1 a B b D D1 H h h1 C E
    19 2974 1870 924 3209 1235 1245 1325 2810 750 1230 950 707
    21 3143 1943 980 3703 1365 1650 1720 3041 750 1340 1050 780
    22 3180 1960 1000 4476 1650 1650 1720 3578 850 1464 1540 818
    № машины L1 L2 L3 L4 t1 t2 T1 T2 N N2 n1 n2
    19 1437 1740 600 450 367,5 205 1070 820 16 16 4 4
    21 1585 1926 670 448 225 172 1125 860 12 20 5 5
    22 1850 2444 600 500 330 232,5 1650 930 12 18 5 4
