Габаритные и присоединительные размеры вентиляторов ВР 132-30 исп-1

Типоразмер вентилятора А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм
ВР 132-30 №4 195 255 290 169 126 210 170 210 170 335 514 109 317 3
ВР 132-30 №4,5 270 230 265 185 140 225 180 225 180 430 575 162 322 68
ВР 132-305 №5 300 250 336 200 150 200 100 242 194 500 673 125 378 50
ВР 132-30 №5,6 336 285 320 230 175 200 100 270 215 530 780 148 510 64
ВР 132-30 №6,3 322 313 430 238 186 200 100 298 245 500 860 149 526 66
ВР 132-30 №7,1 426 360 395 290 225 300 100 340 275 700 1095 238 285 105
ВР 132-30 №8 400 400 530 320 240 370 292 370 292 532 1110 178 646 94
ВР 132-30 №9 540 350 420 360 225 416 280 416 280 850 1720 175 180 85
ВР 132-30 №10 600 500 550 400 300 450 352 450 352 900 1200 228 825 180
ВР 132-30 №11,2 672 560 610 448 336 400 300 505 395 1015 1315 260 133 206
ВР 132-30 №12,5 626 620 670 493 370 400 400 549 430 1000 1476 247 277 -



Типоразмер вентилятора L3, мм L4, мм S, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм n отв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
ВР 132-30 №4 - - 300 8 8 12 105 85 240 8 8 2 2 4
ВР 132-30 №4,5 - - 390 8 8 14 112,5 90 270 8 8 2 2 4
ВР 132-30 №5 - - 400 8 8 14 100 100 314,5 8 10 1 2 4
ВР 132-30 №5,6 - - 436 10 7 16 100 100 335 8 10 1 2 4
ВР 132-30 №6,3 - - 550 13 15 14 100 100 388 13 15 1 2 4
ВР 132-30 №7,1 390 - 640 10 10 18 100 100 420 8 12 1 3 6
ВР 132-30 №8 - - 700 15 13 18 100 100 492 12 14 1 2 4
ВР 132-30 №9 630 353 866 15 15 24 104 100 531 12 14 1 4 8
ВР 132-30 №10 - - 790 13 13 14 150 150 650 12 12 1 3 4
ВР 132-30 №11,2 690 - 946 16 10 18 100 100 705 16 18 3 4 6
ВР 132-30 №12,5 700 - 1066 12 12 24 100 100 780 16 20 4 4 4



Размеры, зависящие от положения корпуса вентиляторов ВР 132-30 исп-1

Типоразмер вентилятора ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВР 132-30 №4 560 240 585 250 500 230 738 403 510 260 655 320
ВР 132-30 №4,5 698 301 700 270 637 284 472 902 606 270 828 398
ВР 132-30 №5 764 325 815 315 691 311 1032 532 677 362 938 438
ВР 132-30 №5,6 870 376 865 335 794 354 1117 587 753 418 1025 495
ВР 132-30 №6,3 878 387 888 388 805 371 1122 622 807 418 992 492
ВР 132-30 №7,1 1091 426 1120 420 995 442 1436 736 945 525 1321 621
ВР 132-30 №8 1085 482 1142 492 1004 462 1424 774 1013 522 1253 603
ВР 132-30 №9 1352 583 1381 531 1235 548 1770 920 1184 653 1620 770
ВР 132-30 №10 1506 653 1550 650 1386 613 1963 1063 1383 733 1753 853
ВР 132-30 №11,2 1695 672 1720 705 1566 688 2188 1173 1530 825 1969 954
ВР 132-30 №12,5 1682 757 1780 780 1576 726 2206 1206 1602 822 1925 925



Типоразмер вентилятора ПР135°/ЛЕВ135° ПР270°/ЛЕВ270° ПР315°/ЛЕВ315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВР 132-30 №4 653 250 605 270 510 250 575 240 653 403 565 230
ВР 132-30 №4,5 790 318 784 354 606 270 731 301 790 472 714 284
ВР 132-30 №5 876 344 881 381 677 314 825 325 876 532 811 311
ВР 132-30 №5,6 984 397 970 440 753 335 906 376 984 587 884 354
ВР 132-30 №6,3 1025 403 934 434 806 388 887 387 1024 622 871 371
ВР 132-30 №7,1 1234 498 1252 552 945 420 1170 470 1234 736 1142 442
ВР 132-30 №8 1276 502 1192 542 1014 492 1132 482 1276 774 1112 462
ВР 132-30 №9 1538 618 1538 688 1184 531 1433 583 1538 920 1398 548
ВР 132-30 №10 1755 692 1673 773 1383 650 1553 653 1756 1063 1513 613
ВР 132-30 №11,2 1956 783 1882 867 1530 705 1756 741 1956 1173 1714 699
ВР 132-30 №12,5 1994 788 1851 851 1600 780 1757 757 1994 1206 1720 720

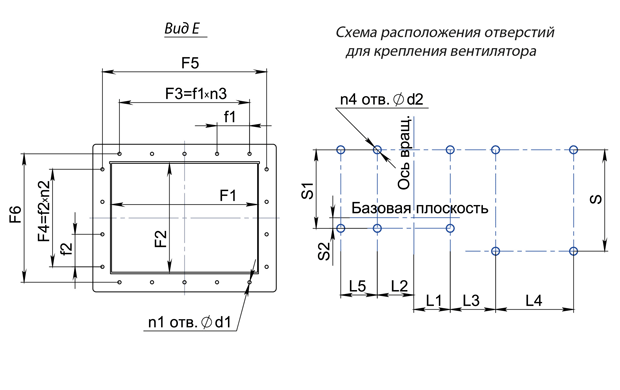

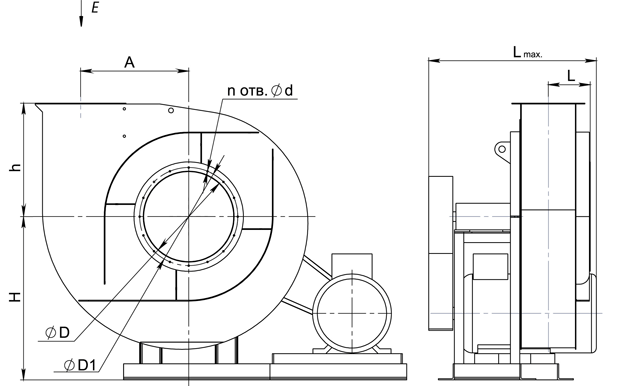

Габаритные и присоединительные размеры вентиляторов ВР 132-30 исп-5

Типоразмер вентилятора А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм
ВР 132-30 №5 300 250 336 200 150 200 100 242 194 500 745 115 271 189 460
ВР 132-30 №6,3 322 313 430 238 186 200 100 298 245 520 825 149 231 195 544
ВР 132-30 №8 400 400 530 320 240 370 292 370 292 650 900 178 324 176 500
ВР 132-30 №10 600 500 550 400 300 450 352 450 352 920 952 228 355 355 200
ВР 132-30 №12,5 626 620 670 493 370 400 400 549 430 1000 1005 247 306 306 384



Типоразмер вентилятора L4, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм n отв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
ВР 132-30 №5 - 588 588 489 8 8 14 100 100 314,5 8 10 1 2 6
ВР 132-30 №6,3 - 614 614 529 13 15 14 100 100 388 13 15 1 2 6
ВР 132-30 №8 - 747 747 604 15 13 14 100 100 492 12 14 1 2 6
ВР 132-30 №10 750 740 234 110 13 13 24 150 150 650 12 12 1 3 8
ВР 132-30 №12,5 764 770 250 169 12 12 16 100 100 780 16 20 4 4 8



Размеры, зависящие от положения корпуса вентиляторов ВР 132-30 исп-5

Типоразмер вентилятора ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВР 132-30 5 763 438 815 315 1127 381 1032 532 1108 362 938 438
ВР 132-30 №6.3 1317 491 908 388 1260 434 1142 622 1244 418 1012 492
ВР 132-30 №8 1570 400 1142 492 1510 542 1452 774 1490 522 1253 603
ВР 132-30 №10 2208 853 1570 650 2128 773 1983 1063 2088 733 1773 853
ВР 132-30 №12,5 2420 925 1780 780 2345 850 2205 1205 2315 820 1925 925



Типоразмер вентилятора ПР135°/ЛЕВ135° ПР270°/ЛЕВ270° ПР315°/ЛЕВ315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВР 132-30 №5 - - - - 1060 314 825 325 1278 532 811 311
ВР 132-30 №6.3 - - - - 1214 388 907 387 1448 622 891 371
ВР 132-30 №8 - - - - 1460 492 1132 482 1745 774 1110 462
ВР 132-30 №10 - - - - 2005 650 1573 653 2418 1063 1533 613
ВР 132-30 №12,5 - - - - 2275 780 1757 757 2700 1206 1725 725
