Главная    Продукция    Вентилятор осевой с клиноременным приводом ВО-12,0 и ВО-14.0

Осевые низконапорные вентиляторы ВО-12,0 и ВО-14.0 применяются для вентиляции птицеводческих, животноводческих и других сельскохозяйственных и промышленных комплексов, где необходим большой воздухообмен.

Корпус вентилятора изготавливается из оцинкованной стали, обеспечивающей высокую антикоррозионную устойчивость.
Рабочее колесо состоит из самоочищающихся лопастей, изготавливаемых из оцинкованной или нержавеющей стали. Их профиль гарантирует высокую производительность вентилятора при низком давлении и малых энергетических затратах. Вентилятор снабжен гравитационными жалюзи, которые предотвращают утечку теплого воздуха из помещения при выключенном электродигателе вентилятора. Кроме того, для увеличения производительности и уменьшения энергопотребления вентилятор ВО-12,0 и ВО-14.0 имеют устройство принудительной фиксации створок жалюзи в открытом состоянии. В конструкции вентилятора используется трехфазный электродвигатель серии АИР с повышенным скольжением.

Условия эксплуатации

Вентиляторы осевые ВО предназначены для перемещения невзрывоопасных газовых сред, содержащих твердые примеси не более 10мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 14150 с температурой окружающей среды до плюс 40ºС (защищенных от воздействия атмосферных осадков).

Технические характеристики:

Название вентилятора

Электродвигатель

Расход воздуха, м3/час

Уровень шума, дБ

Степень защиты

Масса, кг

Габаритные размеры, мм

Мощность эл.двиг., кВт

Частота вращения, об/мин

Питание

А

В

С

ВО-14,0М

2,2

1500

3Ф/~380В

60000

80

IP 54

120

1535

1535

470

ВО-12,0М

1,5

1500

3Ф/~380В

40000

72

IP 54

110

1380

1380

470

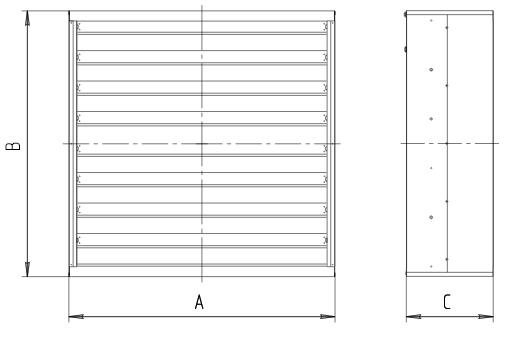

Габаритные размеры:

ВО-12 мм ,   1380*1380*470

ВО-14 мм,   1535*1535*470

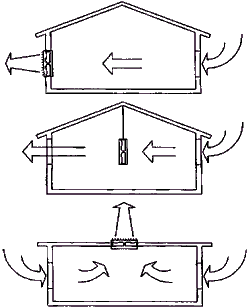

Способы монтажа

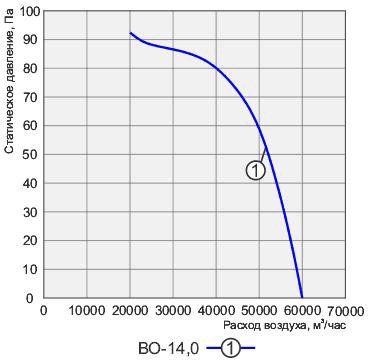

Аэродинамические характеристики

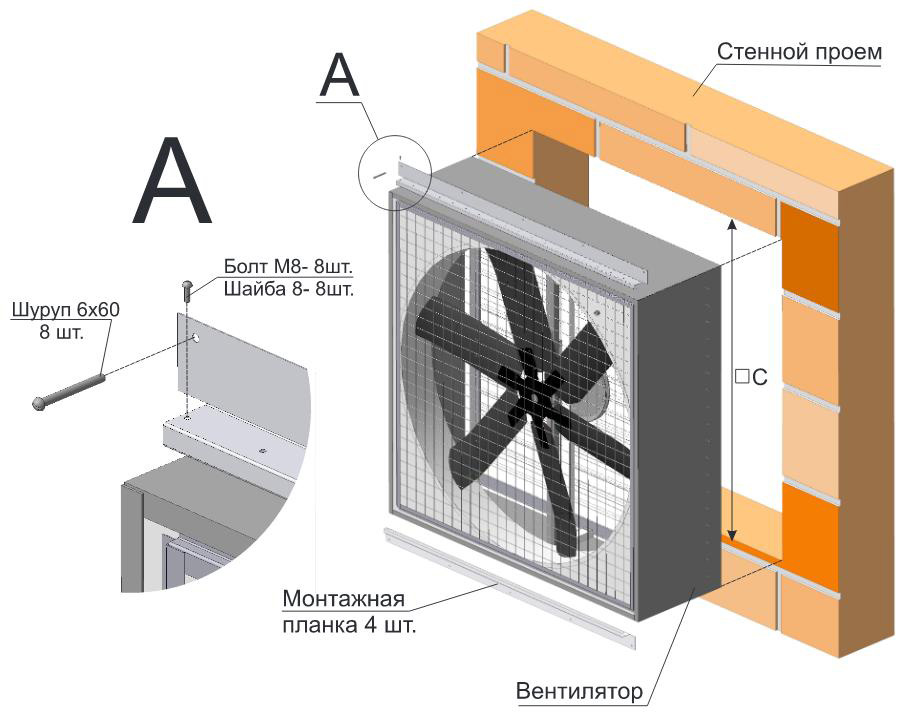

Пример монтажа

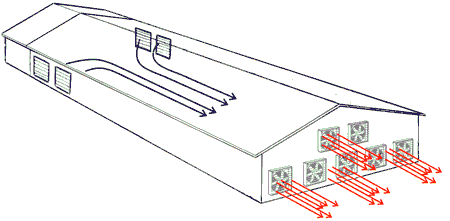

 Пример устройства туннельной системы вентиляции типового птичника с применением вентиляторов ВО-12,0 и приточных клапанов

Клапан  обратный с принудительной фиксацией жалюзи  к ВО-12      Габаритные размеры: 1375*1375*40

















 Вентилятор осевой  клиноременный высокой производительности ВО-12

применяется для вентиляции птицеводческих производственных помещений, требующих высокой степени воздухообмена в соответствии с технологией содержания птицы.

    Корпус, рабочее колесо с самоочищающимися лопастями и гравитационные  жалюзи изготавливаются из оцинкованного стального листа.

    Клиноременная передача состоит из вала, вращающегося в закрытых подшипниках (не требующих смазки) и шкива, закреплённых между двумя стойками.

         Двигатель с повышенной степенью скольжения,  позволяет использовать вентиляторы в системе автоматического управления (САУ) «Климат-Т-МП» с регулированием по заданной программе от 3 до 10 уровня, обеспечивая скорость вращения рабочего колеса в диапазоне от 120 – 220В(между фазой и землёй) и производительность от 7 000 – 40 000 м3/ч.

          Используя эти технические характеристики, в полном соответствии с заданной по технологии программой САУ регулирует температуру, объём воздуха и скорость его потока в производственном помещении в зависимости от температуры наружного воздуха, возраста животных (птицы) и ежедневного прироста их живой массы.



Зависимость производительности вентилятора ВО-12 от изменения напряжения:

Напряжение*

В

120

130

140

150

160

180

200

220

Производительность

1000м3/ч

7

14

22

26

30

34

38

40

Потребляемая мощность

Вт

1250

1300

1350

1400

1450

1470

1490

1500

Уровень регулирования

САУ «Климат-Т-МП»

№

%

3

50

4

53

5

55

6

58

7

60

8

67

9

79

10

99



Технические характеристики вентиляторов   ВО-12.

Наименование показателей

ВО –12

Производительность, м3/ч

40 000

Масса кг, не более

110

Двигатель мощность, кВт

1,5

Частота вращения колеса, об/мин

1500

Номинальный диаметр рабочего колеса, мм.

1200

Габаритные размеры, мм.

1380х470х1380



–Измерение напряжения производится цифровым вольтметром на активной нагрузке (не менее 100Вт) при отключенных вентиляторах (между фазой и землёй).
