Технические характеристики вентиляторов осевых ВО 06-300

№ вентилятора Типоразмер двигателя Мощность двигателя, кВт Частота вращения, мин-1 Производи-тельность 10³, м³/час Полное давление, Па Масса, кг
  3,15 АИР56В4 0,18 1500 2,0-2,6 50-12 11,5
  4 АИР56А4 0,12 1500 2,0-3,2 90-25 13,5
АИР63А4 0,25 1500 2,0-3,2 90-25 15,5
АИР71А2 0,75 3000 4,1-6,8 350-170 18,5
  5 АИР63В4 0,37 1500 4,8-7,1 128-62 20,5
АИР71А4 0,55 1500 4,8-7,1 128-62 22,5
  6,3 АИР80А4 1,1 1500 9,6-15,0 213-110 34,5
АИР80А6 0,75 1000 5,0-10,0 93-50 35
  8 4АМ80А6 0,75 1000 13,9-18,3 121-81 60
4АМ100S4 3 1500 21,4-28,2 296-193 75
  10 4АМ112МА6 3 1000 28,0-36,9 207-136 105,5
  12,5 4АМ132S8 7,5 1000 45,0-71,0 230-330 235



Аэродинамические характеристики

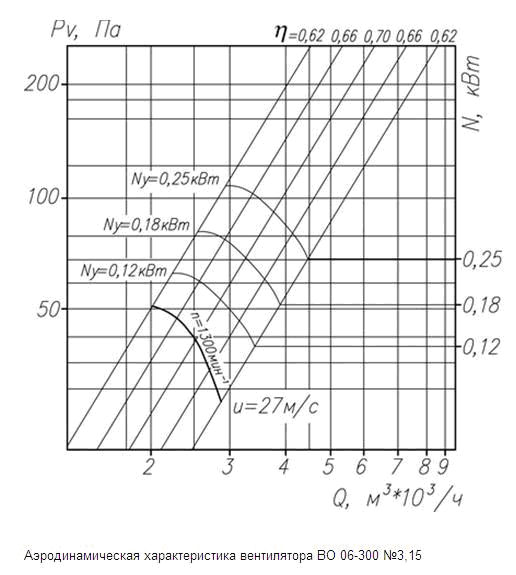

Аэродинамическая характеристика вентилятора ВО 06-300 №3,15

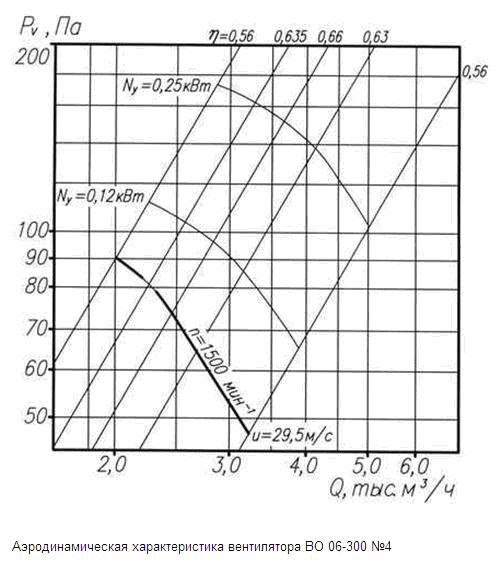

Аэродинамическая характеристика вентилятора ВО 06-300 №4

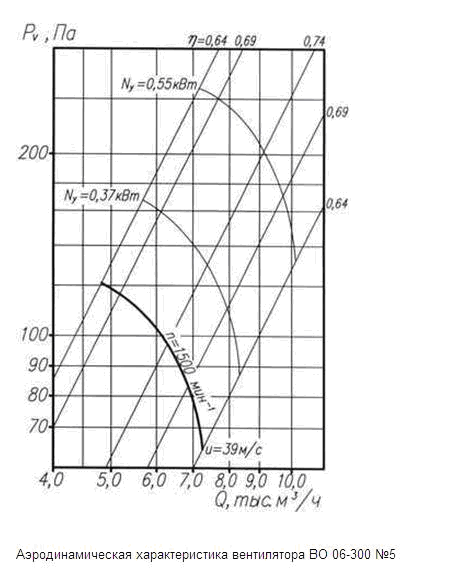

Аэродинамическая характеристика вентилятора ВО 06-300 №5

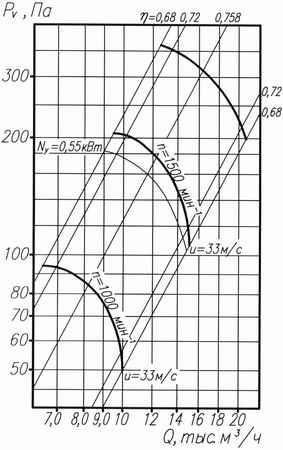

Аэродинамическая характеристика вентилятора ВО 06-300 №6,3

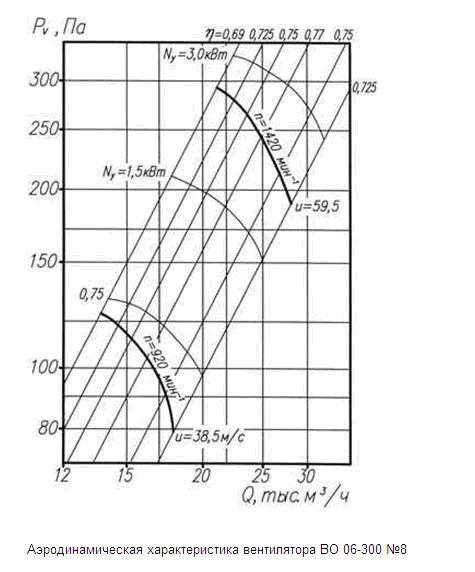

Аэродинамическая характеристика вентилятора ВО 06-300 №8

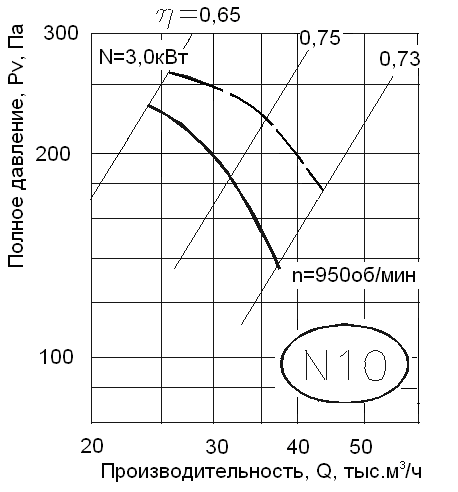

Аэродинамическая характеристика вентилятора ВО 06-300 №10



Аэродинамическая характеристика вентилятора ВО 06-300 №12,5
