Главная    Продукция    Вентиляторы радиальные пылевые ВЦП 7-40     Габаритные и присоединительные размеры вентиляторов радиальных пылевых ВЦП 7-40



Габаритные и присоединительные размеры вентиляторов ВЦП 7-40 исп-1

Типоразмер вентилятора А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм
ВЦП 7-40 №2,5 162 140 170 175 150 130 130 209 186 300 463 106 56 24
ВЦП 7-40 №3.15 205 2015 245 221 189 168 150 254 221 360 570 132 27 54
ВЦП 7-40 №4 175 262 294 276 236 320 285 320 285 400 800 171 459 131
ВЦП 7-40 №5 250 350 390 300 300 200 200 342 342 500 950 250 540 98
ВЦП 7-40 №6.3 315 440 500 378 378 300 300 418 418 670 1040 303 591 219
ВЦП 7-40 №8 400 560 610 480 480 400 400 520 520 750 1340 388 771 151
ВЦП 7-40 №10 600 700 745 610 610 600 600 660 660 1035 1530 408 325 225
ВЦП 7-40 №12,5 750 875 925 875 875 750 750 925 925 1340 1800 540 376 424



Типоразмер вентилятора L3, мм L4, мм S, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм n отв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
ВЦП 7-40 №2,5 122 80 220 9 9 12 65 65 183 8 12 2 2 8
ВЦП 7-40 №3,15 188 80 256 10 10 12 168 150 243 8 8 1 1 8
ВЦП 7-40 №4 - - 415 9 9 12 110 95 243 8 12 3 3 4
ВЦП 7-40 №5 - - 390 13 13 14 100 100 333 8 12 2 2 4
ВЦП 7-40 №6,3 - - 502 15 15 16 100 100 401 8 16 3 3 4
ВЦП 7-40 №8 - - 730 15 15 16 100 100 500 12 20 4 4 4
ВЦП 7-40 №10 550 - 1040 13 13 18 100 100 615 16 28 6 6 6
ВЦП 7-40 №12,5 700 - 900 13 10 20 125 125 765 16 28 6 6 6

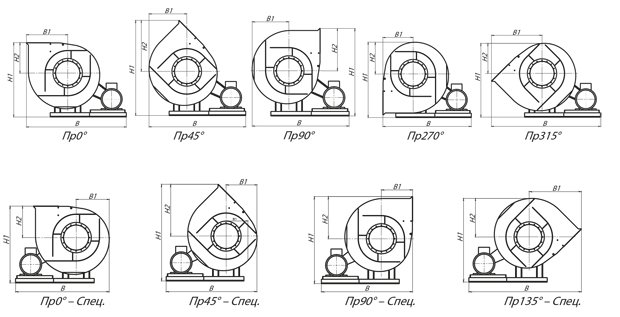

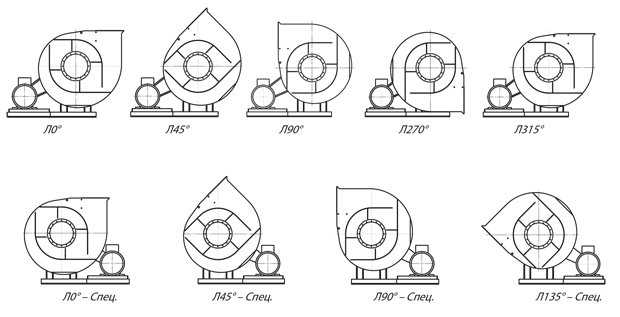

Размеры, зависящие от положения корпуса вентиляторов ВЦП 7-40 исп-1

Типоразмер вентилятора ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВЦП 7-40 №2,5 467 190 483 183 412 175 625 325 405 222 577 277
ВЦП 7-40 №3,15 595 247 603 243 530 230 782 418 525 283 712 348
ВЦП 7-40 №4 610 256 643 243 542 242 820 422 528 285 755 355
ВЦП 7-40 №5 773 332 833 333 700 715 1047 547 700 367 940 440
ВЦП 7-40 №6,3 978 422 1071 401 887 402 1346 676 865 465 1225 555
ВЦП 7-40 №8 1201 523 1250 500 1108 494 1583 833 1083 583 1427 677
ВЦП 7-40 №10 1665 710 1650 615 1519 660 2145 1110 1424 810 1990 955
ВЦП 7-40 №12,5 2141 903 2105 765 1951 831 2756 1416 1813 1048 2577 1237

Габаритные и присоединительные размеры вентиляторов ВЦП 7-40 исп-5

Типоразмер вентилятора А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм
ВЦП 7-40 №5 250 350 390 300 300 200 200 342 342 500 995 250 209 201
ВЦП 7-40 №6.3 315 440 500 378 378 300 300 418 418 670 1100 303 176 176
ВЦП 7-40 №8 400 560 610 480 480 400 400 520 520 750 1252 388 324 176



Типоразмер вентилятора L3, мм L4, мм S, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм n отв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
ВЦП 7-40 №5 570 - 698 13 13 16 100 100 333 8 12 2 2 6
ВЦП 7-40 №6,3 662 - 825 15 15 14 100 100 401 8 16 3 3 6
ВЦП 7-40 №8 834 - 942 15 15 14 100 100 500 12 20 4 4 6

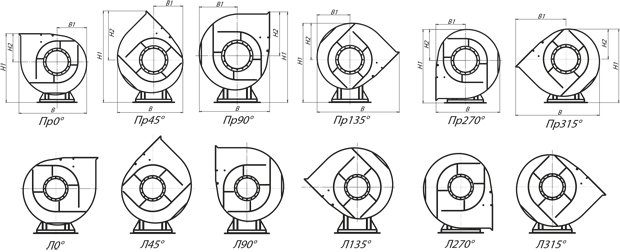

Размеры, зависящие от положения корпуса вентиляторов ВЦП 7-40 исп-5

Типоразмер вентилятора ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВЦП 7-40 №5 1237 440 833 333 1182 385 1047 547 1165 367 940 440
ВЦП 7-40 №6,3 1411 555 1071 401 1341 485 1346 676 1320 465 1225 555
ВЦП 7-40 №8 1896 678 1250 500 1832 614 1583 833 1802 584 1427 677



Типоразмер вентилятора ПР135°/ЛЕВ135° ПР270°/ЛЕВ270° ПР315°/ЛЕВ315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВЦП 7-40 №5 - - - - 1130 333 832 332 1344 547 815 315
ВЦП 7-40 №6,3 - - - - 1257 401 1092 422 1532 676 1072 402
ВЦП 7-40 №8 - - - - 1718 500 1273 523 2050 832 1244 494
