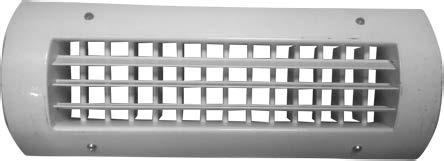

Решетки для круглых воздуховодов SGD-K

Решетки устанавливаются на круглые воздуховоды путем врезки и предназначены для подачи и удаления воздуха в помещениях различного назначения. Двухрядные решётки SGD-K представляют собой стальной корпус с установленными в нем индивидуально регулируемыми алюминиевыми жалюзи для изменения направления и/или характеристик приточной струи. Жалюзи установлены в пластиковые втулки, которые облегчают их поворот при регулировании. Наружный ряд жалюзи расположен параллельно, внутренний – перпендикулярно. Два ряда позволяют регулировать направление и дальнобойность приточной струи в зависимости от требуемых параметров воздуха и осуществлять посезонное регулирование системы при переходе с режима охлаждения на отопление, что расширяет их область применения. Решетки оснащены регулятором потока, используются для подачи воздуха при установке одной или нескольких решеток и необходимости настройки сети. Решетки окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL.

Технические данные:

  • Цвет RAL 7047

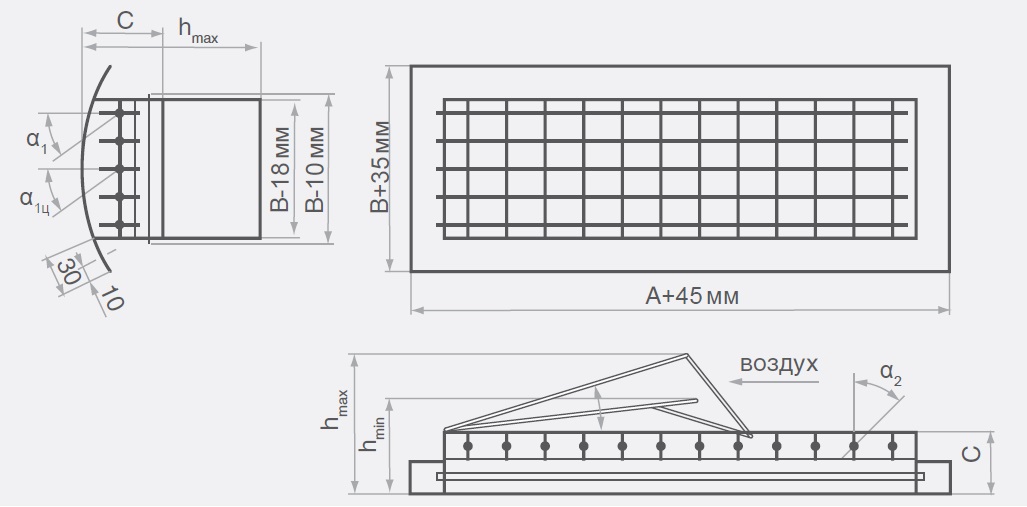

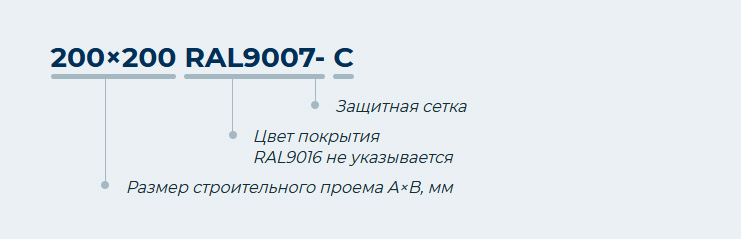

  • Размер строительного проема 200х100 мм-600х250 мм


Примечание

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.

Данные для подбора решеток SGD-K при подаче воздуха α1=α2=0°

А×В, мм F0, м2 LWA < 25 дБ(А) LWA=35 дБ(А) LWA=45 дБ(А)
L0,м3/ч ΔРп,Па Дальнобойность, м при Vx, м/с L0,м3/ч ΔРп,Па Дальнобойность, м при Vx, м/с L0,м3/ч ΔРп,Па Дальнобойность, м при Vx, м/с
0.2 0.5 0.75 0.2 0.5 0.75 0.2 0.5 0.75
200 х 100 0,014 130 16 11 4,3 2,8 215 44 18 7,1 4,7 330 103 27 11 7,2
300 х 100 0,022 170 11 11 4,5 3,0 285 31 19 7,5 5,0 445 76 29 12 7,8
200 х 150 0,023 170 10 11 4,4 2,9 285 28 18 7,3 4,9 445 69 29 11 7,6
300 х 150 0,036 230 8 12 4,7 3,1 280 11 14 5,7 3,8 600 51 31 12 8,2
400 х 150 0,050 275 6 12 4,8 3,2 460 16 20 8,0 5,3 730 39 32 13 8,5
500 х 150 0,063 320 5 12 5,0 3,3 540 14 21 8,4 5,6 860 35 33 13 8,9
200 х 200 0,032 210 8 11 4,6 3,0 350 22 19 7,6 5,1 550 55 30 12 8,0
300 х 200 0,050 275 6 12 4,8 3,2 460 16 20 8,0 5,3 730 39 32 13 8,5
400 х 200 0,069 330 4 12 4,9 3,3 560 12 21 8,3 5,5 900 32 33 13 8,9
500 х 200 0,087 380 4 13 5,0 3,3 660 11 22 8,7 5,8 1050 27 35 14 9,2
600 х 200 0,105 430 3 13 5,2 3,4 740 9 22 8,9 5,9 1200 24 36 14 9,6
300 х 250 0,065 320 4 12 4,9 3,3 540 13 21 8,2 5,5 860 32 33 13 8,7
400 х 250 0,088 380 3 12 5,0 3,3 660 10 22 8,7 5,8 1050 26 34 14 9,2
500 х 250 0,111 450 3 13 5,3 3,5 770 9 22 9,0 6,0 1230 23 36 14 9,6
600 х 250 0,134 500 3 13 5,3 3,5 870 8 23 9,2 6,2 1400 20 37 15 9,9

Данные для подбора решеток SGD-K при подаче воздуха при α1=45° веерно от центра, α1ц= 0°, α2=0°

А×В, мм F0, м2 LWA < 25 дБ(А) LWA=35 дБ(А) LWA=45 дБ(А)
L0,м3/ч ΔРп,Па Дальнобойность, м при Vx, м/с L0,м3/ч ΔРп,Па Дальнобойность, м при Vx, м/с L0,м3/ч ΔРп,Па Дальнобойность, м при Vx, м/с
0.2 0.5 0.75 0.2 0.5 0.75 0.2 0.5 0.75
200 х 100 0,014 120 14 4 1,4 0,9 200 40 6 2,3 1,6 290 83 9 3,4 2,3
300 х 100 0,022 160 10 4 1,5 1 250 25 6 2,3 1,6 380 58 9 3,6 2,4
200 х 150 0,023 160 9 4 1,5 1 250 23 6 2,3 1,5 380 53 9 3,5 2,3
300 х 150 0,036 200 6 4 1,5 1 320 15 6 2,3 1,6 500 38 9 3,7 2,4
400 х 150 0,050 235 4 4 1,5 1 385 12 6 2,4 1,6 600 28 9 3,7 2,5
500 х 150 0,063 265 3 4 1,5 1 440 9 6 2,4 1,6 700 24 10 3,9 2,6
200 х 200 0,032 185 6 4 1,4 1 300 17 6 2,3 1,6 460 40 9 3,6 2,4
300 х 200 0,050 235 4 4 1,5 1 385 12 6 2,4 1,6 600 28 9 3,7 2,5
400 х 200 0,069 275 3 4 1,5 1 460 9 6 2,4 1,6 730 22 10 3,9 2,6
500 х 200 0,087 310 2 4 1,5 1 530 7 6 2,5 1,7 840 18 10 4,0 2,6
600 х 200 0,105 345 2 4 1,5 1 590 6 6 2,5 1,7 940 16 10 4,0 2,7
300 х 250 0,065 265 3 4 1,4 1 440 9 6 2,4 1,6 700 23 10 3,8 2,5
400 х 250 0,088 310 2 4 1,5 1 530 7 6 2,5 1,7 840 18 10 3,9 2,6
500 х 250 0,111 350 2 4 1,5 1 600 6 6 2,5 1,7 970 15 10 4,0 2,7
600 х 250 0,134 390 2 4 1,5 1 670 5 6 2,5 1,7 1100 13 10 4,2 2,8

Примечание

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.

Данные для подбора решеток SGD-K при подаче воздуха при α1=45° в одну сторону, α2=0°

А×В, мм F0, м2 LWA < 25 дБ(А) LWA=35 дБ(А) LWA=45 дБ(А)
L0,м3/ч ΔРп,Па Дальнобойность, м при Vx, м/с L0,м3/ч ΔРп,Па Дальнобойность, м при Vx, м/с L0,м3/ч ΔРп,Па Дальнобойность, м при Vx, м/с
0.2 0.5 0.75 0.2 0.5 0.75 0.2 0.5 0.75
200 х 100 0,014 110 14 9 3,6 2,4 180 38 15 5,9 3,9 285 96 23 9 6,2
300 х 100 0,022 150 11 10 3,9 2,6 245 29 16 6,4 4,3 380 69 25 10 6,6
200 х 150 0,023 150 10 10 3,8 2,6 245 26 16 6,3 4,2 380 63 214 10 6,5
300 х 150 0,036 190 6 10 3,9 2,6 320 18 16 6,6 4,4 510 46 26 10 7,0
400 х 150 0,050 230 5 10 4,0 2,7 400 15 17 7,0 4,6 620 36 27 11 7,2
500 х 150 0,063 270 4 10 4,2 2,8 460 12 18 7,1 4,8 720 30 28 11 7,4
200 х 200 0,032 180 7 10 3,9 2,6 300 20 16 6,5 4,3 460 48 25 10 6,7
300 х 200 0,050 230 5 10 4,0 2,7 400 15 1 7,0 4,6 620 36 27 11 7,2
400 х 200 0,069 280 4 10 4,1 2,8 480 11 18 7,1 4,7 760 28 28 11 7,5
500 х 200 0,087 320 3 11 4,2 2,8 550 9 18 7,3 4,8 890 24 29 12 7,8
600 х 200 0,105 360 3 11 4,3 2,9 620 8 19 7,4 5,0 1000 21 30 12 8,0
300 х 250 0,065 270 4 10 4,1 2,7 460 12 18 7,0 4,7 720 28 27 11 7,3
400 х 250 0,088 320 3 10 4,2 2,8 550 9 18 7,2 4,8 890 24 29 12 7,8
500 х 250 0,111 360 2 11 4,2 2,8 640 8 19 7,5 5,0 1040 20 30 12 8,1
600 х 250 0,134 400 2 11 4,2 2,8 720 7 19 7,6 5,1 1180 18 31 13 8,4

Примечание

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.
