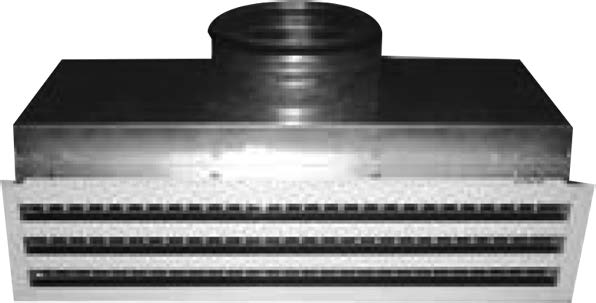

Решетка щелевая SGID с камерами статического давления КСД
|
Для регулирования расхода воздуха камеры статического давления 2КСР М оснащены регулирующим устройством, которое устанавливается во входном патрубке. Для решёток АРС, АЛС применение 2КСР М нецелесообразно, так как изменение расхода осуществляется непосредственно в распределителе. Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы. КСД изготавливаются из оцинкованной стали, с боковым подводом воздуха по стороне А решётки. В зависимости от длины воздухораспрделителя в камеру устанавливается один или два входных патрубка.
Технические данные:
- Размер от 500 мм до 2000 мм
- Длина 2 м
|
Монтаж КСД к строительным конструкциям производится с помощью металлических тросов или с помощью резьбовых шпилек через монтажные отверстия в камере. Крепёжные элементы в комплект поставки не входят. Подшивной потолок устанавливается после монтажа камер. Щелевые решетки с камерами статического давления представляют собой разборную конструкцию, в которой решетки крепятся на камеры с помощью винтов через металлические уголки, установленные в решетках, винты вкручены в резьбовые втулки, установленные на кронштейне камеры. Щелевые решетки с камерами статического давления изготавливаются от размера 500 мм до 2000 мм с шагом 50 мм. Так же все щелевые решетки с камерами статического давления имеют возможность для монтажа в одну линию, стыковка осуществляется через отверстия в кронштейнах для стыковки на камерах болтовым соединением (крепеж в комплект поставки не входит). В случае, если имеются особые требования к подбору решеток с камерами для монтажа в одну линию, необходимо согласование эскиза. При заказе щелевых решеток с камерами статического давления с нестандартной высотой «С» и (или) нестандартным диаметром «D» присоединительного патрубка, также требуется согласование эскиза.

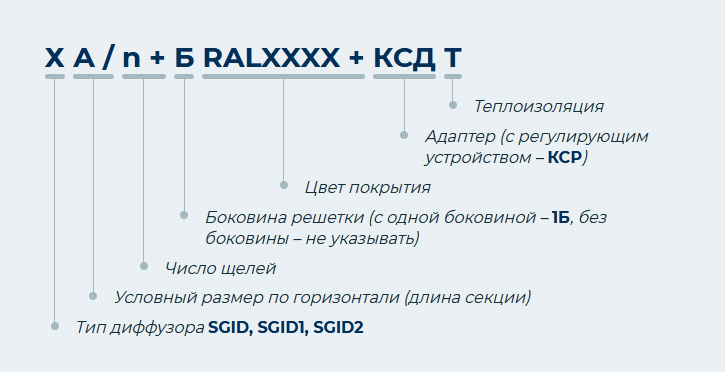

Пример обозначения при заказе 2-х щелевой решётки SGID длиной 9 м с двумя боковинами, белого цвета RAL9016 с камерой статического давления без регулирующего устройства, без теплозвукоизоляции: SGID 9000/2 + Б + 2КСД М Решетки с камерами 2КСД М длиной более 2 м изготавливаются из набора решеток с камерами 2КСД М от 0,5 до 1 м с шагом 50 мм. Подбор камер осуществляется следующим образом:
• если длина кратна 1 м, то количество камер N =А/1000.
• если длина не кратна 1 мм, то количество камер N = А/1000+1.
Если общая длина не кратна 1 м, разбиение осуществляется на N решеток при этом А — общая длина, где N-1 одинаковых решеток от 0,5 до 1 м и одна решетка с камерой отличается в большую или меньшую сторону от остальных в пределах от 0,5 до 1 м.
Пример. При заказе SGID 9050/5 + 2КСД М изготавливаются N = 9050/1000 = 9+1=10 камер: SGID 900/5 + 2 КСД М — 9 шт; SGID 950/5+ 2 КСД М — 1 шт;
Пример. При заказе SGID 12550/2 + Б + 2КСД М изготавливаются N=12550/1000=12+1=13 камер: SGID 1000/2 + 2 КСД М — 10шт; SGID 1000/2 + 1 Б + 2 КСД М — 2шт; SGID 550/2+ 2 КСД М — 1шт.

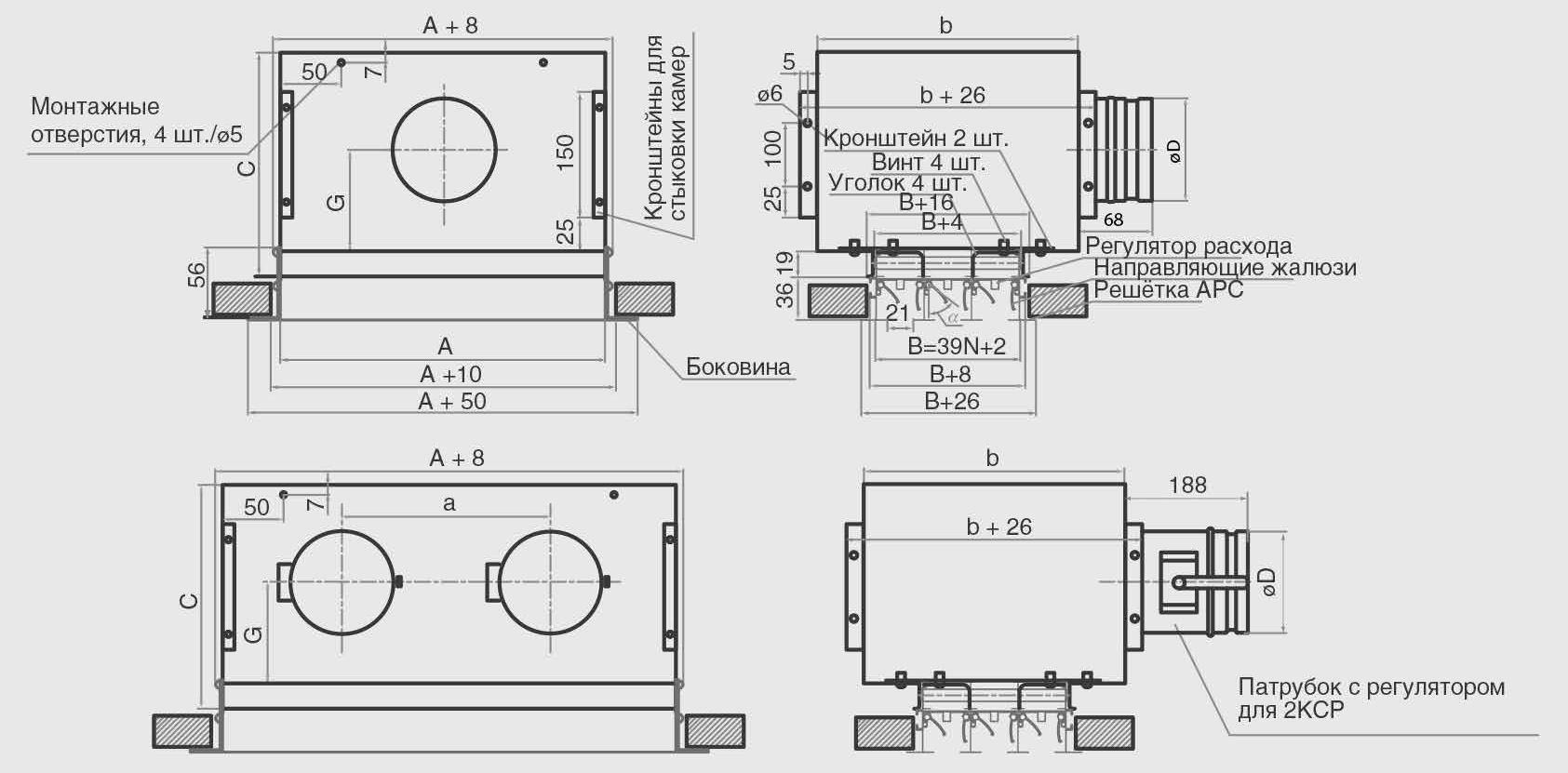

Характеристики камер статического давления КСД
Диша А, мм |
Число щелей N, шт |
Высота В, мм |
Диаметр D, мм |
Кол-во патр., шт |
A, мм |
B, мм |
С, мм |
G, мм |
500 |
1 |
42 |
159 |
1 |
— |
142 |
221 |
100 |
100 |
— |
1500 |
2 |
750 |
2000 |
1000 |
500 |
2 |
55 |
199 |
1 |
— |
182 |
271 |
125 |
100 |
— |
1500 |
2 |
750 |
2000 |
1000 |
500 |
3 |
63 |
199 |
1 |
— |
222 |
281 |
130 |
100 |
— |
1500 |
2 |
750 |
2000 |
1000 |
500 |
4 |
70 |
248 |
1 |
— |
272 |
341 |
160 |
100 |
— |
1500 |
2 |
750 |
2000 |
1000 |
500 |
5 |
78 |
248 |
1 |
— |
312 |
351 |
165 |
100 |
— |
1500 |
2 |
750 |
2000 |
1000 |
500 |
6 |
110 |
314 |
1 |
— |
352 |
396 |
200 |
100 |
— |
1500 |
2 |
750 |
2000 |
1000 |
Характеристики промежуточных размеров имеют следующие параметры: А = от 500 мм до 950 мм; высота КСД «С» и патрубок диаметра «D» применяются со значениями принятыми для размера А = 500 мм; А = от 1000 мм до 1450 мм; высота КСД «С» и патрубок диаметра «D» применяются со значениями принятыми для размера А= 1000 мм; А = от 1500 мм до 1950 мм; высота КСД «С» и патрубок диаметра «D» применяются со значениями принятыми для размера А= 1500 мм.
|
