Решетка щелевая SGID

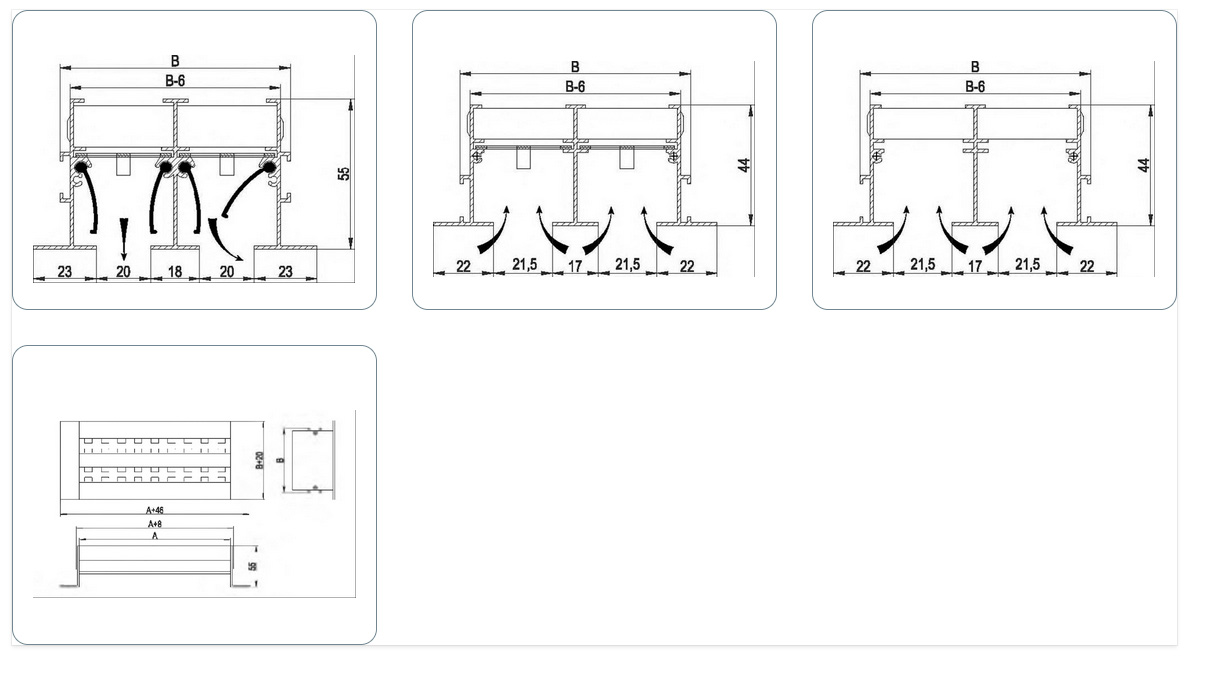

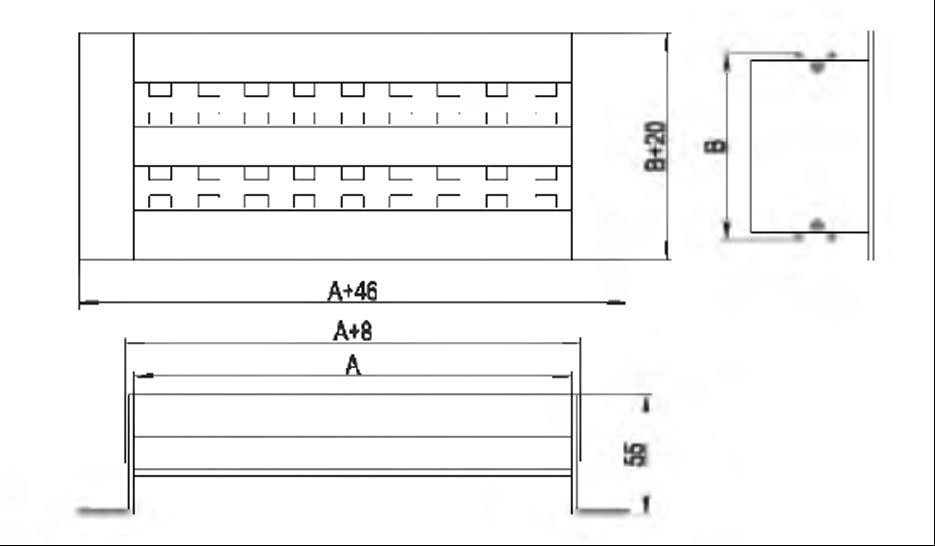

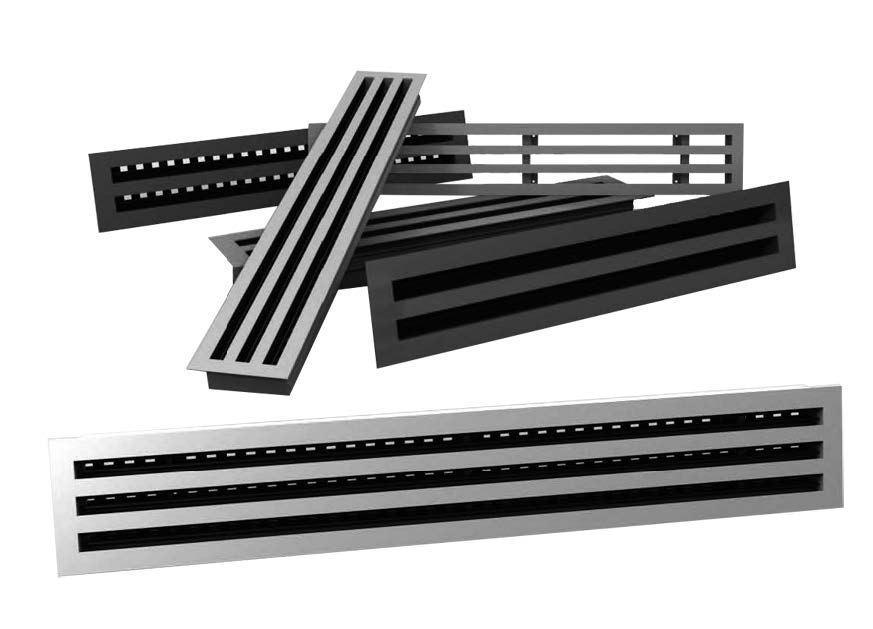

Щелевые линейные диффузоры SGID, SGID 1, SGID 2 используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Для подачи воздуха в помещения используются диффузоры SGID, оснащенные поворотными жалюзи для регулирования направления воздуха. Для удаления воздуха из помещения целесообразней использовать облегченные диффузоры SGID 1, SGID 2 Решетки изготовлены из алюминиевого профиля с числом щелей от 1 до 6. Роль регулирования расхода воздуха выполняют подвижные перфорированные пластины. Каждый диффузор серии SGID может выступать как самостоятельное законченное изделие, так и как часть секционной решетки. Диффузор SGID 1 изготовляется без поворотных жалюзи (применяется преимущественно для удаления воздуха).



Технические данные:

  • Число щелей 1-6
  • Цвет RAL9016

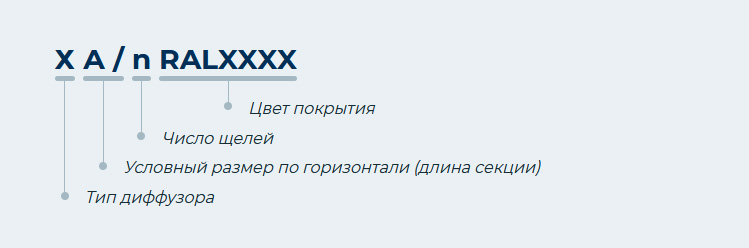

Диффузор SGID 2 изготовляется без поворотных жалюзи и подвижных пластин (применяется в системах не нуждающихся в регулировании). В качестве защитно-декоративного покрытия порошковая полиэфирная краска. Стандартный цвет покрытия белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL). Поворотные жалюзи и перфорация окрашивается в черный цвет. Для диффузоров серии SGID предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения. Ассортимент диффузоров данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров, с шагом 1 мм.

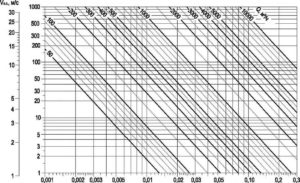

Диаграмма определения потери давления и скорости воздуха в свободном сечении диффузора

Дано:
Q = 400 м3 / ч; I0,2 = 10 м; направление струи – схема II

Решение:
Из диаграммы 1 видно, что заданным требованиям удовлетворяют несколько типов диффузоров (SGID 3000 / 1, SGID 2000 / 2, SGID 1700 / 3). По конструктивным соображениям выбираем линейный диффузор SGID 1700 / 3. Из таблицы 1 находим:

F (гор.) c. c = 0,036 м2;
m = 5,6 кг.
Из диаграммы 2 определяем:
AP = 8,5 Па;
Ус. с. = 3,1 м / с.
I 0,2; 0,5; 0,75 – дальнобойность струи (Vl = 0,2; 0,5; 0,75 м / с), м
L – длина диффузора, м
Q – расход воздуха, м3 / ч
AP – потеря давления, Па
Vc. c. – скорость в свободном сечении м / с
Vl – скорость на оси струи на расстоянии I, м / с
Fc. c. – площадь свободного сечения, м2

Число щилей Тип Параметр Условный размер по горизонтали, А (мм)
250 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
1. В=41,(мм) SGID F (гор.) с. с., м2 0,002 0,002 0,003 0,004 0,004 0,005 0,006 0,006 0,007 0,008 0,008 0,009 0,010 0,011 0,011 0,012 0,013 0,013 0,014
F (вер.) с. с., м2 0,003 0,003 0,004 0,005 0,006 0,007 0,008 0,009 0,010 0,011 0,012 0,013 0,014 0,015 0,016 0,017 0,018 0,019 0,020
m, кг 0,4 0,4 0,6 0,7 0,8 1,0 1,1 1,3 1,4 1,5 1,7 1,8 2,0 2,1 2,2 2,4 2,5 2,7 2,8
SGID1 F с. с., м2 0,003 0,003 0,004 0,005 0,006 0,007 0,008 0,009 0,010 0,011 0,012 0,013 0,014 0,015 0,016 0,017 0,018 0,019 0,020
m, кг 0,3 0,4 0,5 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,4 1,6 1,7 1,8 1,9 2,0 2,2 2,3 2,4
SGID2 F с. с., м2 0,005 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020 0,022 0,024 0,026 0,028 0,030 0,032 0,034 0,036 0,038 0,040
m, кг 0,2 0,3 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,4 1,5 1,6 1,7 1,8
2. В=80,(мм) SGID F (гор.) с. с., м2 0,004 0,004 0,006 0,007 0,008 0,010 0,011 0,013 0,014 0,015 0,017 0,018 0,020 0,021 0,022 0,024 0,025 0,027 0,028
F (вер.) с. с., м2 0,005 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020 0,022 0,024 0,026 0,028 0,030 0,032 0,034 0,036 0,038 0,040
m, кг 0,6 0,7 0,9 1,2 1,4 1,6 1,9 2,1 2,3 2,6 2,8 3,0 3,3 3,5 3,7 4,0 4,2 4,4 4,7
SGID1 F с. с., м2 0,005 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020 0,022 0,024 0,026 0,028 0,030 0,032 0,034 0,036 0,038 0,040
m, кг 0,5 0,6 0,7 0,9 1,1 1,3 1,5 1,7 1,9 2,1 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,7
SGID2 F с. с., м2 0,010 0,012 0,016 0,020 0,024 0,028 0,032 0,036 0,040 0,044 0,048 0,052 0,056 0,060 0,064 0,068 0,072 0,076 0,080
m, кг 0,3 0,4 0,5 0,7 0,8 0,9 1,1 1,2 1,3 1,5 1,6 1,7 1,9 2,0 2,1 2,3 2,4 2,4 2,7
3. В=119,(мм) SGID F (гор.) с. с., м2 0,005 0,006 0,008 0,011 0,013 0,015 0,017 0,019 0,021 0,023 0,025 0,027 0,029 0,032 0,034 0,036 0,038 0,040 0,042
F (вер.) с. с., м2 0,008 0,009 0,012 0,015 0,018 0,021 0,024 0,027 0,030 0,033 0,036 0,039 0,042 0,045 0,048 0,051 0,054 0,057 0,060
m, кг 0,9 1,0 1,3 1,6 2,0 2,3 2,6 3,0 3,3 3,6 3,9 4,3 4,6 4,9 5,3 5,6 5,9 6,3 6,6
SGID1 F с. с., м2 0,008 0,009 0,012 0,015 0,018 0,021 0,024 0,027 0,030 0,033 0,036 0,039 0,042 0,045 0,048 0,051 0,054 0,057 0,060
m, кг 0,7 0,8 1,0 1,3 1,6 1,8 2,1 2,3 2,6 2,8 3,1 3,4 3,6 3,9 4,1 4,4 4,7 4,9 5,2
SGID2 F с. с., м2 0,015 0,018 0,024 0,030 0,036 0,042 0,048 0,054 0,060 0,066 0,072 0,078 0,084 0,090 0,096 0,102 0,108 0,114 0,120
m, кг 0,4 0,5 0,7 0,9 1,1 1,2 1,4 1,6 1,8 2,0 2,1 2,3 2,5 2,7 2,8 3,0 3,2 3,4 3,6
4. В=158,(мм) SGID F (гор.) с. с., м2 0,007 0,008 0,011 0,014 0,017 0,020 0,022 0,025 0,028 0,031 0,034 0,036 0,039 0,042 0,045 0,048 0,050 0,053 0,056
F (вер.) с. с., м2 0,010 0,012 0,016 0,020 0,024 0,028 0,032 0,036 0,040 0,044 0,048 0,052 0,056 0,060 0,064 0,068 0,072 0,076 0,080
m, кг 1,2 1,3 1,7 2,1 2,5 3,0 3,4 3,8 4,2 4,7 5,1 5,5 5,5 6,4 6,8 7,2 7,6 8,1 8,5
SGID1 F с. с., м2 0,010 0,012 0,016 0,020 0,024 0,028 0,032 0,036 0,040 0,044 0,048 0,052 0,056 0,060 0,064 0,068 0,072 0,076 0,080
m, кг 0,9 1,0 1,3 1,7 2,0 2,3 2,7 3,0 3,3 3,7 4,0 4,3 4,6 5,0 5,3 5,6 6,0 6,3 6,6
SGID2 F с. с., м2 0,020 0,024 0,032 0,040 0,048 0,056 0,064 0,072 0,080 0,088 0,096 0,104 0,112 0,120 0,128 0,136 0,144 0,152 0,160
m, кг 0,5 0,7 0,9 1,1 1,3 1,6 1,8 2,0 2,2 2,5 2,7 2,9 3,1 3,4 3,6 3,8 4,0 4,3 4,5
5. В=197,(мм) SGID F (гор.) с. с., м2 0,009 0,011 0,014 0,018 0,021 0,025 0,028 0,032 0,035 0,039 0,042 0,046 0,049 0,053 0,056 0,060 0,063 0,067 0,070
F (вер.) с. с., м2 0,013 0,015 0,020 0,025 0,030 0,035 0,040 0,045 0,050 0,055 0,060 0,065 0,070 0,075 0,080 0,085 0,090 0,095 0,100
m, кг 1,4 1,6 2,1 2,6 3,1 3,6 4,2 4,7 5,2 5,7 6,2 6,7 7,3 7,8 8,3 8,8 9,3 9,9 10,4
SGID1 F с. с., м2 0,013 0,015 0,020 0,025 0,030 0,035 0,040 0,045 0,050 0,055 0,060 0,065 0,070 0,075 0,080 0,085 0,090 0,095 0,100
m, кг 1,1 1,2 1,6 2,0 2,4 2,8 3,2 3,6 4,0 4,4 4,8 5,2 5,6 6,0 6,4 6,9 7,3 7,7 8,1
SGID2 F с. с., м2 0,025 0,030 0,040 0,050 0,060 0,070 0,080 0,090 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 0,180 0,190 0,200
m, кг 0,6 0,8 1,1 1,3 1,6 1,9 2,1 2,4 2,7 2,9 3,2 3,5 3,8 4,0 4,3 4,6 4,8 5,1 5,4
6. В=236,(мм) SGID F (гор.) с. с., м2 0,011 0,013 0,017 0,021 0,025 0,029 0,034 0,038 0,042 0,046 0,050 0,055 0,059 0,063 0,067 0,071 0,076 0,080 0,084
F (вер.) с. с., м2 0,015 0,018 0,024 0,030 0,036 0,042 0,048 0,054 0,060 0,066 0,072 0,078 0,084 0,090 0,096 0,102 0,108 0,114 0,120
m, кг 1,7 1,8 2,5 3,1 3,7 4,3 4,9 5,5 6,2 6,8 7,4 8,0 8,6 9,2 9,9 10,5 11,1 11,7 12,3
SGID1 F с. с., м2 0,015 0,018 0,024 0,030 0,036 0,042 0,048 0,054 0,060 0,066 0,072 0,078 0,084 0,090 0,096 0,102 0,108 0,114 0,120
m, кг 1,3 1,4 1,9 2,4 2,9 3,3 3,8 4,3 4,8 5,2 5,7 6,2 6,7 7,1 7,6 8,1 8,6 9,0 9,5
SGID2 F с. с., м2 0,030 0,036 0,048 0,060 0,072 0,084 0,096 0,108 0,120 0,132 0,144 0,156 0,168 0,180 0,192 0,204 0,216 0,228 0,240
m, кг 0,7 0,9 1,3 1,6 1,9 2,2 2,5 2,8 3,1 3,5 3,8 4,1 4,4 4,7 5,0 5,3 5,7 6,0 6,3
