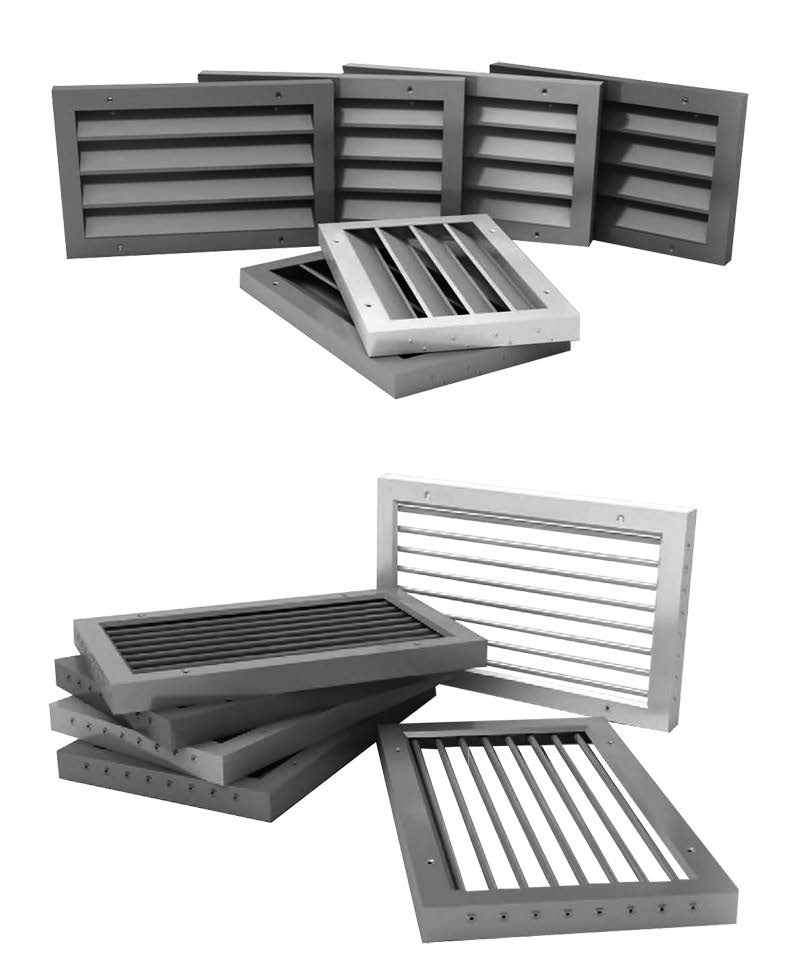

Решетка накладная с Z-образными жалюзи SGN-N



Технические данные:

  • Стандартный цвет покрытия белый RAL 9016
  • Типо размер 200-1500мм
  • Цвет RAL9016

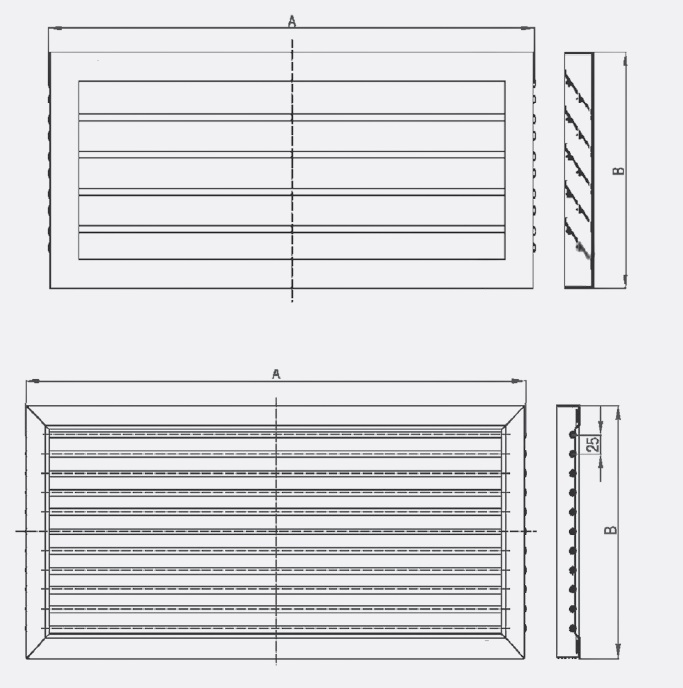

Стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки). Определяющими размерами являются габаритные. В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL). Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно из-готовление решеток любых размеров с шагом 1 мм. Диапазон выполняемых размеров изделий согласно таблицам.

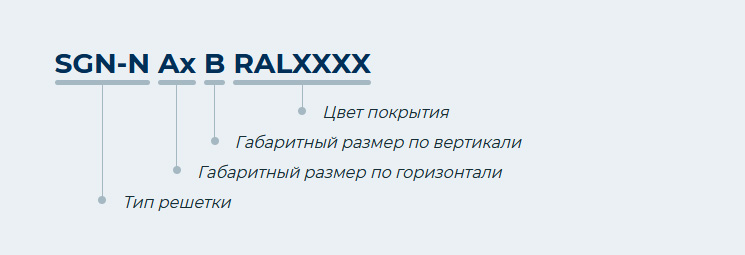

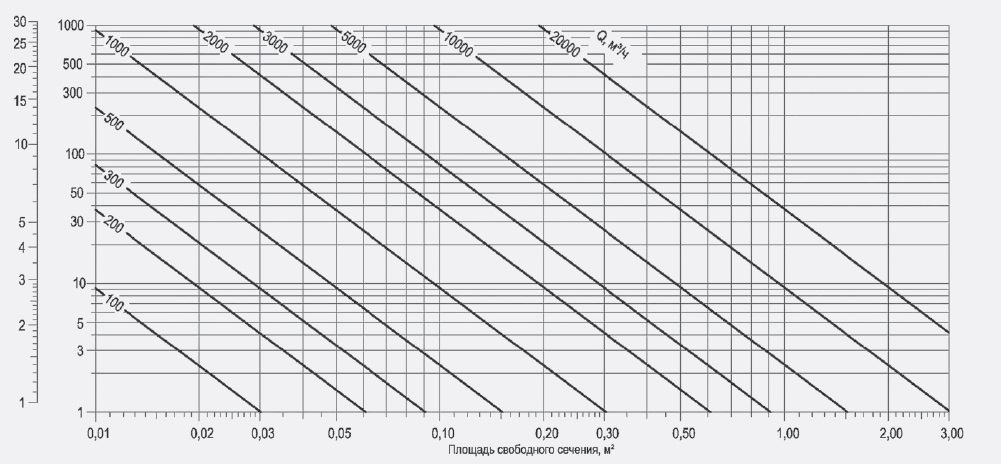

Зависимость падения давления от площади свободного сечения решетки SGN-N, расхода воздуха

Стандартные размеры, площадь свободного сечения (Fc. c.) и теоретическая масса (m) решеток SGN-N

Типоразмер Параметр Размер строительного проема по горизонтали, А (мм)
200 250 300 350 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
Посадочный размер по вертикали, В (мм) 200 Fc. c., м2 0,0073 0,0099 0,0125 0,0151 0,0177 0,0229 0,0282 0,0323 0,0375 0,0428 0,0469 0,0521 0,0574 0,0626 0,0678 0,0730
m, кг 0,29 0,34 0,39 0,45 0,50 0,60 0,71 0,81 0,92 1,02 1,13 1,23 1,34 1,44 1,55 1,65
250 Fc. c., м2 0,0097 0,0132 0,0167 0,0202 0,0236 0,0306 0,0375 0,0431 0,0501 0,0570 0,0626 0,0695 0,0765 0,0834 0,0904 0,0973
m, кг 0,35 0,41 0,48 0,54 0,60 0,73 0,85 0,98 1,11 1,23 1,36 1,48 1,61 1,73 1,86 1,98
300 Fc. c., м2 0,0122 0,0165 0,0208 0,0252 0,0295 0,0382 0,0469 0,0539 0,0627 0,0713 0,0782 0,0869 0,0956 0,1043 0,1130 0,1217
m, кг 0,41 0,49 0,56 0,63 0,71 0,85 1,00 1,15 1,30 1,44 1,59 1,74 1,89 2,03 2,18 2,33
350 Fc. c., м2 0,0146 0,0198 0,0250 0,0302 0,0355 0,0459 0,0563 0,0647 0,0751 0,0855 0,0939 0,1043 0,1147 0,1251 0,1356 0,1460
m, кг 0.47 0,56 0,64 0.73 0,81 0.98 1.15 1.31 1,48 1,65 1,82 1,99 2,16 2.32 2,49 2.66
400 Fc. c., м2 0,0170 0,0231 0,0292 0,0353 0,0414 0,0535 0,0657 0,0754 0,0876 0,0998 0,1095 0,1217 0,1338 0,1460 0,1582 0,1703
m, кг 0,53 0,63 0,72 0,82 0,91 1,10 1,29 1,48 1,67 1,86 2,05 2,24 2,43 2,62 2,81 3,00
500 Fc. c., м2 0,0219 0,0297 0,0375 0,0454 0,0532 0,0688 0,0845 0,0970 0,1126 0,1283 0,1408 0,1564 0,1721 0,1877 0,2033 0,2190
m, кг 0,66 0,77 0,89 1,01 1,12 1,35 1,58 1,82 2,05 2,28 2,51 2,74 2,98 3,21 3,44 3,67
600 Fc. c., м2 0,0268 0,0363 0,0459 0,0554 0,0650 0,0841 0,1032 0,1185 0,1376 0,1568 0,1721 0,1912 0,2103 0,2294 0,2485 0,2677
m, кг 0,78 0,92 1,05 1,19 1,33 1,60 1,88 2,15 2,42 2,70 2,97 3,24 3,52 3,79 4,06 4,34
700 Fc. c., м2 0,0316 0,0429 0,0542 0,0655 0,0768 0,0994 0,1220 0,1401 0,1627 0,1853 0,2033 0,2259 0,2485 0,2711 0,2937 0,3163
m, кг 0,90 1,06 1,22 1,38 1,54 1,85 2,17 2,48 2,80 3,12 3,43 3,75 4,06 4,38 4,70 5,01
800 Fc. c., м2 0,0365 0,0495 0,0626 0,0756 0,0886 0,1147 0,1408 0,1616 0,1877 0,2138 0,2346 0,2607 0,2868 0,3128 0,3389 0,3650
m, кг 1,03 1,21 1,39 1,57 1,74 2,10 2,46 2,82 3,18 3,54 3,89 4,25 4,61 4,97 5,33 5,69
900 Fc. c., м2 0,0414 0,0561 0,0709 0,0857 0,1005 0,1300 0,1595 0,1832 0,2127 0,2423 0,2659 0,2955 0,3250 0,3546 0,3841 0,4136
m, кг 1,15 1,35 1,55 1,75 1,95 2,35 2,75 3,15 3,55 3,95 4,35 4,75 5,15 5,55 5,95 6,35
1000 Fc. c., м2 0,0462 0,0627 0,0793 0,0958 0,1123 0,1453 0,1783 0,2047 0,2377 0,2708 0,2972 0,3302 0,3632 0,3963 0,4293 0,4623
m, кг 1,27 1,50 1,72 1,94 2,16 2,60 3,04 3,49 3,93 4,37 4,82 5,26 5,70 6,14 6,58 7,02
1100 Fc. c., м2 0,0511 0,0693 0,0876 0,1058 0,1241 0,1606 0,1971 0,2263 0,2628 0,2993 0,3285 0,3650 0,4015 0,4380 0,4745 0,5110
m, кг 1,40 1,64 1,89 2,13 2,37 2,85 3,34 3,82 4,31 4,79 5,28 5,76 6,25 6,73 7,22 7,70
1200 Fc. c., м2 0,0560 0,0759 0,0959 0,1159 0,1359 0,1759 0,2159 0,2478 0,2878 0,3278 0,3598 0,3997 0,4397 0,4797 0,5197 0,5596
m, кг 1,52 1,79 2,05 2,31 2,57 3,10 3,63 4,15 4,68 5,21 5,74 6,26 6,79 7,32 7,84 8,37
1300 Fc. c., м2 0,0608 0,0826 0,1043 0,1260 0,1477 0,1912 0,2346 0,2694 0,3128 0,3563 0,3911 0,4345 0,4780 0,5214 0,5649 0,6083
m, кг 1,64 1,93 2,22 2,50 2,78 3,35 3,92 4,49 5,06 5,63 6,20 6,77 7,34 7,91 8,48 9,05
1400 Fc. c., м2 0,0657 0,0892 0,1126 0,1361 0,1595 0,2065 0,2534 0,2909 0,3379 0,3848 0,4223 0,4693 0,5162 0,5631 0,6100 0,6570
m, кг 1,77 2,08 2,39 2,69 2,99 3,60 4,21 4,82 5,43 6,05 6,66 7,27 7,88 8,49 9,10 9,71
1500 Fc. c., м2 0,0706 0,0958 0,1210 0,1462 0,1714 0,2218 0,2722 0,3125 0,3629 0,4133 0,4536 0,5040 0,5544 0,6048 0,6552 0,7056
m, кг 1,89 2,22 2,55 2,87 3,20 3,85 4,50 5,15 5,81 6,47 7,12 7,78 8,43 9,09 9,75 10,40

Стандартные размеры, площадь свободного сечения (Fc. c.) и теоретическая масса (m) решеток SGN-K

Типоразмер Параметр Габаритный размер по горизонтали, А (мм)
200 250 300 350 400 500 600
Посадочный размер по вертикали, В (мм) 200 Fc. c., м2 0,0126 0,0172 0,0218 0,0264 0,0310 0,0402 0,0494
m, кг 0,32 0,38 0,43 0,49 0,54 0,65 0,76
250 Fc. c., м2 0,0173 0,0236 0,0299 0,0362 0,0425 0,0551 0,0677
m, кг 0,39 0,45 0,51 0,57 0,64 0,76 0,89
300 Fc. c., м2 0,0219 0,0299 0,0379 0,0459 0,0539 0,6990 0,0859
m, кг 0,45 0,52 0,59 0,66 0,74 0,88 1,02
350 Fc. c., м2 0,0266 0,0363 0,0460 0,0557 0,0654 0,0848 0,1042
m, кг 0,51 0,59 0,67 0,75 0,83 0,99 1,16
400 Fc. c., м2 0,0312 0,0426 0,0540 0,0654 0,0768 0,0996 0,1224
m, кг 0,57 0,66 0,75 0,84 0,93 1,11 1,29
500 Fc. c., м2 0,0406 0,0554 0,0702 0,0850 0,0998 0,1294 0,1590
m, кг 0,70 0,80 0,91 1,02 1,13 1,34 1,56
600 Fc. c., м2 0,0499 0,0681 0,0863 0,1045 0,1227 0,1591 0,1955
m, кг 0,82 0,95 1,07 1,20 1,32 1,57 1,82
700 Fc. c., м2 0,0592 0,0808 0,1024 0,1240 0,1456 0,1888 0,2320
m, кг 0,94 1,09 1,23 1,37 1,52 1,80 2,09
800 Fc. c., м2 0,0685 0,0935 0,1185 0,1435 0,1685 0,2185 0,2685
m, кг 1,07 1,23 1,39 1,55 1,71 2,03 2,35
900 Fc. c., м2 0,0778 0,1062 0,1346 0,1630 0,1914 0,1914 0,3050
m, кг 1,19 1,37 1,55 1,73 1,91 2,26 2,62
1000 Fc. c., м2 0,0871 0,1189 0,1507 0,1825 0,2143 0,2779 0,3415
m, кг 1,32 1,51 1,71 1,91 2,10 2,49 2,89
1100 Fc. c., м2 0,0964 0,1316 0,1634 0,2020 0,2372 0,3076 0,3780
m, кг 1,44 1,65 1,87 2,09 2,30 2,72 3,15
1200 Fc. c., м2 0,1057 0,1443 0,1761 0,2215 0,2601 0,3373 0,4145
m, кг 1,57 1,79 2,03 2,27 2,49 2,95 3,42
1300 Fc. c., м2 0,1150 0,1570 0,1888 0,2410 0,2830 0,3670 0,4510
m, кг 1,69 1,93 2,19 2,44 2,69 3,18 3,68
1400 Fc. c., м2 0,1243 0,1697 0,2015 0,2605 0,3059 0,3967 0,4875
m, кг 1,82 2,07 2,35 2,62 2,88 3,41 3,95
1500 Fc. c., м2 0,1336 0,1824 0,2142 0,2800 0,3288 0,4264 0,5240
m, кг 1,95 2,21 2,51 2,80 3,08 3,64 4,21
