Решётка перфорированная SGP
 |
Данные вентиляционные алюминиевые решетки используются в приточновытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха. Перфорированная вентиляционная решетка изготовлена в виде рамки из профиля и закрепленного на рамку перфорированного листа. Варианты креплений для решеток стандартное винтовое крепление и скрытое крепление на защелках. Варианты установки решетки – в воздуховоды и строительные проемы. Возможность оснащения адаптером. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.
Технические данные:
- Типо размер 100-1000мм
- Цвет RAL9016
|
Примечание
Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL). Минимальный размер решетки 100×100. Определяющими размер решетки являются размер проема для монтажа.
Стандартные типоразмеры и теоретическая масса (m) решеток SGP
| Типоразмер |
Параметр |
Размер строительного проема по горизонтали А, мм |
| 100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
| Посадочный размер по вертикали, В (мм) |
100 |
m. кг |
0,17 |
0,22 |
0,26 |
0,30 |
0,34 |
0,39 |
0,43 |
0,47 |
0,51 |
0,59 |
0,63 |
0,67 |
0,72 |
0,76 |
0,80 |
0,84 |
0,88 |
0,93 |
0,97 |
| 150 |
m. кг |
0,21 |
0,27 |
0,32 |
0,37 |
0,42 |
0,47 |
0,53 |
0,58 |
0,63 |
0,74 |
0,79 |
0,84 |
0,89 |
0,94 |
1,00 |
1,05 |
1,10 |
1,15 |
1,20 |
| 200 |
m. кг |
0,26 |
0,32 |
0,38 |
0,44 |
0,50 |
0,56 |
0,63 |
0,69 |
0,75 |
0,88 |
0,94 |
1,01 |
1,07 |
1,13 |
1,19 |
1,25 |
1,31 |
1,38 |
1,44 |
| 250 |
m. кг |
0,30 |
0,37 |
0,44 |
0,51 |
0,58 |
0,65 |
0,72 |
0,80 |
0,87 |
1,03 |
1,10 |
1,17 |
1,24 |
1,32 |
1,39 |
1,46 |
1,53 |
1,60 |
1,67 |
| 300 |
m. кг |
0,34 |
0,42 |
0,50 |
0,58 |
0,66 |
0,74 |
0,82 |
0,90 |
0,99 |
1,18 |
1,26 |
1,34 |
1,42 |
1,50 |
1,58 |
1,66 |
1,74 |
1,83 |
1,91 |
| 350 |
m. кг |
0,38 |
0,47 |
0,56 |
0,65 |
0,74 |
0,83 |
0,92 |
1,01 |
1,10 |
1,32 |
1,41 |
1,51 |
1,60 |
1,69 |
1,78 |
1,87 |
1,96 |
2,05 |
2,14 |
| 400 |
m. кг |
0,42 |
0,52 |
0,62 |
0,72 |
0,82 |
0,92 |
1,02 |
1,12 |
1,22 |
1,47 |
1,57 |
1,67 |
1,77 |
1,87 |
1,97 |
2,07 |
2,18 |
2,28 |
2,42 |
| 450 |
m. кг |
0,46 |
0,57 |
0,68 |
0,79 |
0,90 |
1,01 |
1,12 |
1,23 |
1,34 |
1,62 |
1,73 |
1,84 |
1,95 |
2,06 |
2,17 |
2,28 |
2,39 |
2,50 |
2,61 |
| 500 |
m. кг |
0,50 |
0,62 |
0,74 |
0,86 |
0,98 |
1,10 |
1,22 |
1,34 |
1,46 |
1,77 |
1,89 |
2,01 |
2,13 |
2,25 |
2,37 |
2,49 |
2,61 |
2,73 |
2,85 |
| 550 |
m. кг |
0,54 |
0,67 |
0,80 |
0,93 |
1,06 |
1,19 |
1,32 |
1,45 |
1,58 |
1,91 |
2,04 |
2,17 |
2,30 |
2,43 |
2,56 |
2,69 |
2,82 |
2,95 |
3,08 |
| 600 |
m. кг |
0,58 |
0,72 |
0,86 |
1,00 |
1,14 |
1,28 |
1,42 |
1,56 |
1,70 |
2,06 |
2,20 |
2,34 |
2,48 |
2,62 |
2,76 |
2,90 |
3,04 |
3,18 |
3,32 |
| 650 |
m. кг |
0,62 |
0,77 |
0,92 |
1,07 |
1,22 |
1,37 |
1,51 |
1,66 |
1,81 |
2,21 |
2,36 |
2,50 |
2,65 |
2,80 |
2,95 |
3,10 |
3,25 |
3,40 |
3,55 |
| 700 |
m. кг |
0,66 |
0,82 |
0,98 |
1,14 |
1,30 |
1,45 |
1,61 |
1,77 |
1,93 |
2,35 |
2,51 |
2,67 |
2,83 |
2,99 |
3,15 |
3,31 |
3,47 |
3,63 |
3,78 |
| 750 |
m. кг |
0,70 |
0,87 |
1,04 |
1,21 |
1,38 |
1,54 |
1,71 |
1,88 |
2,05 |
2,50 |
2,67 |
2,84 |
3,01 |
3,18 |
3,34 |
3,51 |
3,68 |
3,85 |
4,02 |
| 800 |
m. кг |
0,74 |
0,92 |
1,10 |
1,28 |
1,45 |
1,63 |
1,81 |
1,99 |
2,17 |
2,65 |
2,83 |
3,00 |
3,18 |
3,36 |
3,54 |
3,72 |
3,90 |
4,08 |
4,25 |
| 850 |
m. кг |
0,78 |
0,97 |
1,16 |
1,35 |
1,53 |
1,72 |
1,91 |
2,10 |
2,29 |
2,79 |
2,98 |
3,17 |
3,36 |
3,55 |
3,74 |
3,92 |
4,11 |
4,30 |
4,49 |
| 900 |
m. кг |
0,82 |
1,02 |
1,22 |
1,42 |
1,61 |
1,81 |
2,01 |
2,21 |
2,41 |
2,94 |
3,14 |
3,34 |
3,54 |
3,73 |
3,93 |
4,13 |
4,33 |
4,53 |
4,72 |
| 950 |
m. кг |
0,86 |
1,07 |
1,28 |
1,48 |
1,69 |
1,90 |
2,11 |
2,32 |
2,52 |
3,09 |
3,30 |
3,50 |
3,71 |
3,92 |
4,13 |
4,33 |
4,54 |
4,75 |
4,96 |
| 1000 |
m. кг |
0,90 |
1,12 |
1,34 |
1,55 |
1,77 |
1,99 |
2,21 |
2,42 |
2,64 |
3,24 |
3,45 |
3,67 |
3,89 |
4,11 |
4,32 |
4,54 |
4,76 |
4,98 |
5,19 | |
Стандартные размеры, площадь свободного сечения (Fc. c.) и теоретическая масса (m) решеток SGP
| Типоразмер |
Параметр |
Габаритный размер по горизонтали, А (мм) |
| SGP1 |
SGP2 |
SGP2у |
SGPЗ |
SGP4 |
| Габаритный размер, (мм) |
300X300 |
Fc. c., м2 |
0,016 |
0,0107 |
0,0123 |
0,0101 |
0,0093 |
| m, кг |
0,91 |
0,87 |
0,91 |
0,89 |
0,95 |
| 375×375 |
Fc. c., м2 |
0,033 |
0,0285 |
0,0293 |
0,0264 |
0,026 |
| m, кг |
1,01 |
1,11 |
1,11 |
1,15 |
1,19 |
| 400×400 |
Fc. c., м2 |
0,0393 |
0,0348 |
0,0356 |
0,0327 |
0,0323 |
| m, кг |
1,16 |
1,19 |
1,23 |
1,24 |
1,28 |
| 450×300 |
Fc. c., м2 |
0,025 |
0,0221 |
0,0226 |
0,0208 |
0,0205 |
| m, кг |
1,06 |
1,08 |
1,07 |
1,06 |
1,11 |
| 450×450 |
Fc. c., м2 |
0,05 |
0,0464 |
0,0463 |
0,0428 |
0,0428 |
| m, кг |
1,52 |
1,55 |
1,6 |
1,62 |
1,68 |
| 500×500 |
Fc. c., м2 |
0,0652 |
0,0607 |
0,0615 |
0,0586 |
0,0582 |
| m, кг |
1,68 |
1,72 |
1,77 |
1,79 |
1,83 |
| 525×525 |
Fc. c., м2 |
0,0732 |
0,069 |
0,0688 |
0,065 |
0,0646 |
| m, кг |
1,77 |
1,81 |
1,86 |
1,89 |
1,93 |
| 600×300 |
Fc. c., м2 |
0,0338 |
0,0309 |
0,0314 |
0,0296 |
0,0293 |
| m, кг |
1,37 |
1,42 |
1,42 |
1,4 |
1,45 |
| 600×450 |
Fc. c., м2 |
0,0697 |
0,0668 |
0,0673 |
0,0655 |
0,0652 |
| m, кг |
1,7 |
1,75 |
1,84 |
1,87 |
1,92 |
| 600X600 |
Fc. c., м2 |
0,0965 |
0,0916 |
0,0914 |
0,0873 |
0,0865 |
| m, кг |
2,61 |
2,65 |
2,65 |
2,74 |
2,83 |

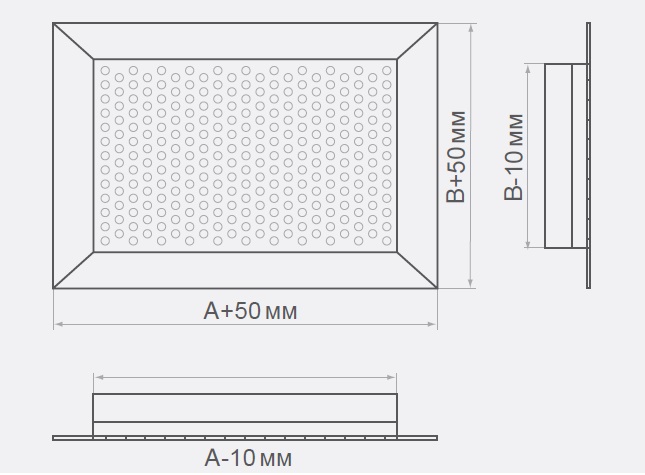

Стандартные типоразмеры решеток SGP1, SGP2, SGP2у, SGPЗ, SGP4
| Типоразмер |
Размер А*хВ*, мм |
Размер А1хВ1, мм |
| 300x300 |
298x298 |
270x270 |
| 375x375 |
373x373 |
345x345 |
| 400x400 |
398x398 |
370x370 |
| 450x300 |
448x298 |
420x270 |
| 450x450 |
448x448 |
420x420 |
| 500x500 |
498x498 |
470x470 |
| 525x525 |
523x523 |
495x495 |
| 600x300 |
598x298 |
570x270 |
| 600x450 |
598x448 |
570x420 |
| 600x600 |
598x598 |
570x570 |
|
