Решётка наружная нерегулируемая SGN

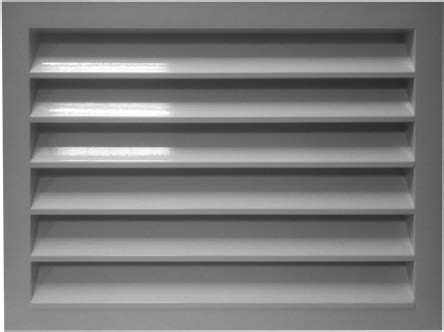

Решетки SGN используется для подачи и удаления воздуха в приточно-вытяжной вентиляции, предназначена для монтажа в воздуховоды или строительные проемы помещений различных назначений. Решетка представляет собой раму с установленными в неё неподвижными жалюзи, которые препятствуют проникновению атмосферных осадков с улицы. По умолчанию решетка изготавливается с монтажными отверстиями для винтового соединения. Решетки могут комплектоваться адаптером для бокового или осевого присоединения к воздуховоду круглого и прямоугольного сечения.

Технические данные:

  • Стандартный цвет покрытия белый RAL 9016
  • Минимальный размер решетки 100х100мм
  • Максимальный размер решетки 1000х300мм

Примечание

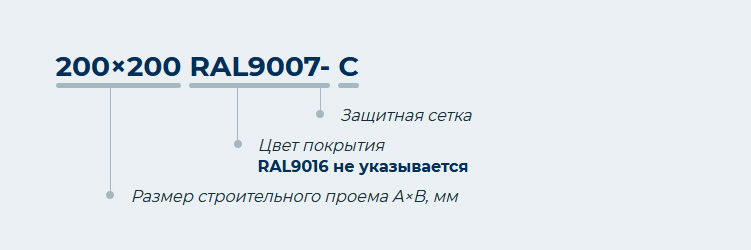

Возможно изготовление решёток из оцинкованной, нержавеющей или холоднокатаной стали по заявке заказчика. Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL). Минимальный размер решетки 100×100.

Стандартные типоразмеры, площадь свободного сечения (Fc. c.) и теоретическая масса (m) решеток SGN

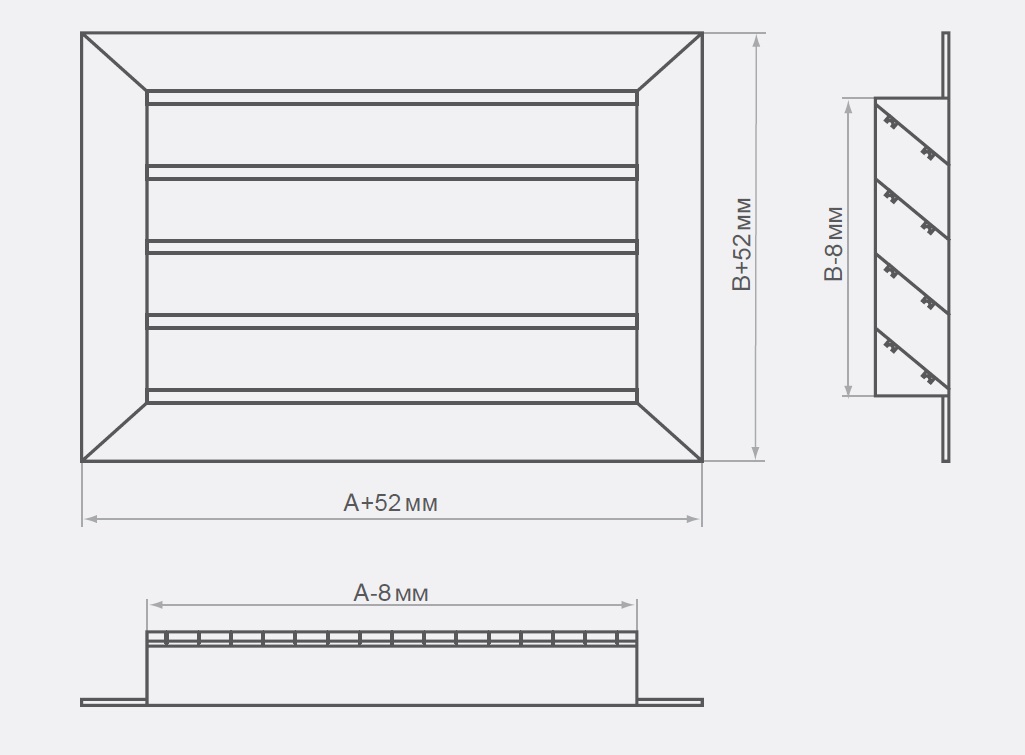

Типоразмер Параметр Размер строительного проема по горизонтали, А (мм)
100 150 200 250 300 350 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
Посадочный размер по вертикали, В (мм) 100 Fc.c. м2 0,0024 0,0036 0,0049 0,0061 0,0074 0,0086 0,0099 0,0124 0,0149 0,0174 0,0199 0,0224 0,0249 0,0274 0,0299 0,0324 0,0349 0,0374 0,0399 0,0424 0,0449 0,0474 0,0499
SGNЗ m. Кг 0,18 0,23 0,27 0,32 0,36 0,41 0,45 0,54 0,64 0,73 0,82 0,91 1,01 1,09 1,18 1,27 1,36 1,45 1,55 1,64 1,73 1,82 1,91
SGN4 m. Кг 0,37 0,44 0,50 0,57 0,64 0,71 0,77 0,91 1,05 1,19 1,32 1.45 1,60 1,73 1.87 2.00 2,13 2.27 2.41 2,55 2,68 2,82 2,95
150 Fc.c. м2 0,0047 0,0072 0,0097 0,0122 0.0147 0,0172 0,0197 0,0247 0,0297 0,0347 0,0397 0,0447 0,0497 0,0548 0.0598 0.0648 0,0698 0.0748 0,0798 0,0848 0,0898 0,0948 0,0998
SGNЗ m. Кг 0,23 0,28 0,34 0,39 0,45 0,50 0,56 0,67 0,79 0,90 1,01 1,12 1,25 1,36 1,47 1,58 1,69 1,80 1,93 2,04 2,15 2,26 2,37
SGN4 m. Кг 0,44 0,51 0,59 0,67 0,75 0,82 0,90 1,06 1,23 1,38 1,54 1,69 1,86 2,02 2,18 2,33 2.49 2.64 2,81 2,97 3,12 3,28 3,43
200 Fc.c. м2 0,0071 0,0108 0,0146 0,0183 0,0221 0,0258 0,0296 0,0371 0,0446 0,0521 0,0596 0,0671 0,0746 0,0822 0,0897 0,0972 0,1047 0,1122 0,1197 0,1272 0,1347 0,1422 0,1497
SGNЗ m. Кг 0,27 0,34 0,40 0,47 0,53 0,60 0,66 0,80 0,95 1,08 1,21 1,34 1,49 1,63 1,76 1,89 2,02 2,15 2,30 2,43 2,56 2,70 2,83
SGN4 m. Кг 0,50 0,59 0,68 0,77 0,85 0,94 1,03 1.21 1,40 1,58 1,76 1.93 2,13 2,31 2.48 2.66 2.84 3,01 3.21 3,39 3,56 3,74 3,92
250 Fc.c. м2 0,0094 0,0144 0,0194 0,0244 0,0294 0,0344 0,0394 0,0494 0,0594 0,0694 0,0794 0,0894 0,0994 0,1097 0,1197 0,1297 0,1397 0,1497 0,1597 0,1697 0,1797 0,1897 0,1997
SGNЗ m. Кг 0,31 0,39 0,47 0,54 0,62 0,70 0,77 0,92 1,10 1,25 1,41 1,56 1,74 1,89 2,04 2,19 2,35 2,50 2.68 2,83 2,98 3,13 3,29
SGN4 m. Кг 0,57 0,67 0,77 0,86 0.96 1,06 1,16 1.36 1,58 1,78 1,98 2.17 2,40 2,60 2,79 2,99 3,19 3,39 3,61 3,81 4,00 4,20 4,40
300 Fc.c. м2 0,0118 0,0181 0,0243 0,0306 0,0368 0,0431 0,0493 0,0618 0,0743 0,0868 0,0993 0,1118 0,1243 0,1371 0,1496 0,1621 0,1746 0,1871 0,1996 0,2121 0,2246 0,2371 0,2496
SGNЗ m. Кг 0,36 0,44 0,53 0,62 0,70 0,79 0,88 1,05 1,26 1,43 1,60 1.78 1,98 2,16 2,33 2,50 2.68 2,85 3,05 3,23 3,40 3,57 3,75
SGN4 m. Кг 0,63 0,74 0,85 0,96 1,07 1,18 1,29 1,51 1,76 1,98 2,20 2,41 2,66 2,88 3,10 3,32 3,54 3,76 4,01 4,23 4,44 4,66 4,88
350 Fc.c. м2 0,0142 0,0217 0,0292 0,0367 0,0442 0,0517 0,0592 0,0742 0,0892 0,1042 0,1192 0,1342 0,1492 0,1645 0,1795 0,1945 0,2095 0,2245 0,2395 0,2545 0,2695 0,2845 0,2995
SGNЗ m. Кг 0,40 0,50 0,60 0,69 0,79 0,89 0,98 1,18 1,41 1,61 1,80 1.99 2,23 2,42 2,61 2,81 3,00 3,20 3,43 3,62 3,82 4,01 4,21
SGN4 m. Кг 0,70 0.82 0.94 1,06 1.18 1,30 1,42 1,66 1,94 2,17 2,41 2.65 2,93 3,17 3.41 3.65 3.89 4,13 4.41 4,65 4,89 5,13 5,37
400 Fc.c. м2 0,0165 0,0253 0,0340 0,0428 0,0515 0,0603 0,0690 0,0865 0,1040 0,1215 0,1390 0,1565 0,1740 0,1919 0,2094 0,2269 0,2444 0,2619 0,2794 0,2969 0,3144 0,3319 0,3494
SGNЗ m. Кг 0,44 0,55 0,66 0,77 0,88 0,98 1,09 1,31 1,56 1,78 2,00 2,21 2,47 2,69 2,90 3,12 3,33 3,55 3,81 4,02 4,24 4,45 4,67
SGN4 m. Кг 0,77 0,90 1,03 1,16 1.29 1,42 1,55 1.81 2,11 2,37 2,63 2.89 3,20 3,46 3.72 3.98 4.24 4,50 4,80 5,07 5,33 5,59 5,85
500 Fc.c. м2 0,0212 0,0325 0,0437 0,0550 0,0662 0,0775 0,0887 0,1112 0,1337 0,1562 0,1787 0,2012 0,2237 0,2467 0,2692 0,2917 0,3142 0,3367 0,3592 0,3817 0,4042 0,4267 0,4492
SGNЗ m. Кг 0,53 0,66 0,79 0,92 1,05 1,18 1,30 1,56 1,87 2,13 2,39 2,65 2,96 3,22 3,47 3,73 3,99 4,25 4,56 4,82 5,07 5,33 5,59
SGN4 m. Кг 0,90 1,05 1,20 1,35 1,50 1,65 1,81 2,11 2,47 2,77 3,07 3,37 3,73 4,03 4,34 4,64 4,94 5,25 5,60 5,91 6,21 6,51 6,81
600 Fc.c. м2 0,0260 0,0397 0,0535 0,0672 0,0810 0,0947 0,1085 0,1360 0,1635 0,1910 0,2185 0,2460 0,2735 0,3016 0,3291 0,3566 0,3841 0,4116 0,4391 0,4666 0,4941 0,5216 0,5491
SGNЗ m. Кг 0,62 0,77 0,92 1,07 1,22 1,37 1,52 1,82 2,18 2,48 2,78 3,08 3,45 3,75 4,05 4,35 4,65 4,95 5,31 5,61 5,91 6,21 6,51
SGN4 m. Кг 1,03 1,20 1,37 1,55 1,72 1,89 2,06 2,41 2,82 3,16 3,51 3,85 4,26 4,61 4,95 5,30 5,64 5,99 6,40 6,74 7,09 7,43 7,78
700 Fc.c. м2 0,0307 0,0469 0,0632 0,0794 0,0957 0,1119 0,1282 0,1607 0,1932 0,2257 0,2582 0,2907 0,3232 0,3564 0,3889 0,4214 0,4539 0,4864 0,5189 0,5514 0,5839 0,6164 0,6489
SGNЗ m. Кг 0,70 0,88 1,05 1,22 1,39 1,56 1,73 2,07 2,49 2,83 3,17 3,52 3,93 4,28 4,62 4,96 5,30 5,65 6,06 6,40 6,75 7,09 7,43
SGN4 m. Кг 1,16 1,35 1,55 1,74 1,94 2,13 2,32 2,71 3,17 3,56 3,95 4,34 4,80 5,18 5,57 5,96 6,35 6,73 7,20 7,58 7,97 8,36 8,75
800 Fc.c. м2 0,0354 0,0542 0,0729 0,0917 0,1104 0,1292 0,1479 0,1854 0,2229 0,2604 0,2979 0,3354 0,3729 0,4112 0,4487 0,4862 0,5237 0,5612 0,5987 0,6362 0,6737 0,7112 0,7487
SGNЗ m. Кг 0,79 0,98 1,18 1,37 1,56 1,75 1,94 2,33 2,80 3,18 3,57 3,95 4,42 4,81 5,19 5,58 5,96 6,34 6,81 7,20 7,58 7,97 8,35
SGN4 m. Кг 1,29 1,51 1,72 1,94 2,15 2,37 2,58 3,01 3,53 3,96 4,39 4,82 5,33 5,76 6,19 6,62 7,05 7,48 7,99 8,42 8,85 9,28 9,71
900 Fc.c. м2 0,0401 0,0614 0,0826 0,1039 0,1251 0,1464 0,1676 0,2101 0,2526 0,2951 0,3376 0,3801 0,4226 0,4661 0,5086 0,5511 0,5936 0,6361 0,6786 0,7211 0,7636 0,8061 0,8486
SGNЗ m. Кг 0,88 1,09 1,30 1,52 1,73 1,94 2,16 2,58 3,11 3,53 3,96 4,39 4,91 5,34 5,76 6,19 6,62 7,04 7,57 7,99 8,42 8,85 9,27
SGN4 m. Кг 1,42 1,66 1,90 2,13 2,37 2,60 2,84 3,31 3,88 4,35 4,82 5,30 5,86 6,34 6,81 7,28 7,75 8,22 8,79 9,26 9,73 10,21 10,68
1000 Fc.c. м2 0,0448 0,0686 0,0923 0,1161 0,1398 0,1636 0,1873 0,2348 0,2823 0,3298 0,3773 0,4248 0,4723 0,5209 0,5684 0,6159 0,6634 0,7109 0,7584 0,8059 0,8534 0,9009 0,9484
SGNЗ m. Кг 0,96 1,20 1,43 1,67 1,90 2,14 2,37 2,84 3,42 3,88 4,35 4,82 5,40 5,87 6,34 6,80 7,27 7,74 8,32 8,79 9,26 9,72 10,19
SGN4 m. Кг 1,56 1,81 2,07 2,33 2,58 2,84 3,10 3,61 4,23 4,75 5,26 5,78 6,40 6,91 7,43 7,94 8,45 8,97 9,59 10,10 10,62 11,13 11,64
1100 Fc.c. м2 0,0496 0,0758 0,1021 0,1283 0,1546 0,1808 0,2071 0,2596 0,3121 0,3646 0,4171 0,4696 0,5221 0,5757 0,6282 0,6807 0,7332 0,7857 0,8382 0,8907 0,9432 0,9957 1,0482
SGNЗ m. Кг 1,05 1,31 1,56 1,82 2,07 2,33 2,58 3,09 3,72 4,23 4,75 5,26 5,89 6,40 6,91 7,42 7,93 8,44 9,07 9,58 10,09 10,60 11,19
SGN4 m. Кг 1,69 1,97 2,24 2,52 2,80 3,08 3,36 3,91 4,59 5,14 5,70 6,26 6,93 7,49 8,04 8,60 9,16 9,71 10,39 10,94 11,50 12,05 12,61
1200 Fc.c. м2 0,0543 0,0830 0.1118 0,1405 0,1693 0,1980 0,2268 0,2843 0,3418 0,3993 0,4568 0,5143 0,5718 0,6305 0,6880 0.7455 0,8030 0,8605 0,9180 0,9755 1,0330 1,0905 1,1480
SGNЗ m. Кг 1,14 1,41 1,69 1,97 2,24 2,52 2,80 3,35 4,03 4,59 5,14 5,69 6,37 6,93 7,48 8,03 8,59 9,14 9,82 10,38 10,93 11,49 12,04
SGN4 m. Кг 1,82 2,12 2,42 2,72 3.02 3,32 3,62 4,21 4,94 5,54 6,14 6.74 7,46 8,06 8,66 9,26 9.86 10,46 11.18 11,78 12,38 12,98 13,58
1300 Fc.c. м2 0,0590 0,0903 0,1215 0,1528 0,1840 0,2153 0,2465 0,3090 0,3715 0,4340 0,4965 0,5590 0,6215 0,6854 0,7479 0,8104 0,8729 0,9354 0,9979 1,0604 1,1229 1,1854 1,2479
SGNЗ m. Кг 1,22 1,52 1,82 2,12 2,41 2,71 3,01 3,61 4,34 4,94 5,53 6,13 6,86 7,46 8,05 8,65 9,24 9,84 10,57 11,17 11,77 12,37 12,96
SGN4 m. Кг 1,95 2,27 2,59 2,91 3,23 3,55 3,87 4,51 5,29 5,94 6,58 7.22 8,00 8,64 9.28 9,92 10,56 11.20 11.98 12,62 13,26 13,90 14,54
1400 Fc.c. м2 0,0637 0,0975 0.1312 0,1650 0,1987 0,2325 0,2662 0,3337 0,4012 0,4687 0,5362 0,6037 0,6712 0,7402 0,8077 0.8752 0,9427 1.0102 1.0777 1,1452 1,2127 1,2802 1,3477
SGNЗ m. Кг 1,31 1,63 1,95 2,27 2,59 2,90 3,22 3,86 4,65 5,29 5,92 6,56 7,35 7,99 8,63 9,26 9,90 10,54 11,33 11,97 12,61 13,24 13,88
SGN4 m. Кг 2,08 2,43 2,77 3,11 3,45 3,79 4,13 4,82 5,65 6,33 7,01 7,70 8,53 9,21 9,90 10,58 11,26 11,94 12,78 13,47 14,15 14,83 15,51
1500 Fc.c. м2 0,0684 0,1047 0,1409 0,1772 0,2134 0,2497 0,2859 0,3584 0,4309 0,5034 0,5759 0,6484 0,7209 0,7950 0,8675 0,9400 1,0125 1,0850 1,1575 1,2300 1,3025 1,3750 1,4475
SGNЗ m. Кг 1,40 1,74 2,08 2,42 2,76 3,10 3,44 4,12 4,96 5,64 6,32 7,00 7,84 8,52 9,20 9,88 10,56 11,24 12,08 12,76 13,44 14,12 14,80
SGN4 m. Кг 2,22 2,58 2,94 3,30 3,67 4,03 4,39 5,12 6,00 6,73 7,45 8,18 9,06 9,79 10,51 11,24 11,96 12,69 13,57 14,30 15,02 15,75 16,47
1600 Fc.c. м2 0,0732 0,1119 0,1507 0,1894 0,2282 0,2669 0,3057 0,3832 0,4607 0,5382 0,6157 0,6932 0,7707 0,8499 0,9274 1,0049 1,0824 1,1599 1,2374 1,3149 1,3924 1,4699 1,5474
SGNЗ m. Кг 1,48 1,84 2,21 2,57 2,93 3,29 3,65 4,37 5,27 5,99 6,71 7,43 8,33 9,05 9,77 10,49 11,21 11,93 12,83 13,55 14,27 14,99 15,71
SGN4 m. Кг 2,35 2,73 3,11 3,50 3,88 4,27 4,65 5,42 6,36 7,12 7,89 8,66 9,60 10,36 11,13 11,90 12,67 13,44 14,38 15,15 15,91 16,68 17,45
1700 Fc.c. м2 0,0779 0,1191 0,1604 0,2016 0,2429 0,2841 0,3254 0,4079 0,4904 0,5729 0,6554 0,7379 0,8204 0,9047 0,9872 1,0697 1,1522 1,2347 1,3172
SGNЗ m. Кг 1,57 1,95 2,33 2,72 3,10 3,48 3,86 4,63 5,57 6,34 7,10 7,87 8,81 9,58 10,34 11,11 11,88 12,64 13,58
SGN4 m. Кг 2,48 2,88 3,29 3,69 4,10 4,50 4,91 5,72 6,71 7,52 8,33 9,14 10,13 10,94 11,75 12,56 13,37 14,18 15,17
1800 Fc.c. м2 0,0826 0,1264 0,1701 0,2139 0,2576 0,3014 0,3451 0,4326 0,5201 0,6076 0,6951 0,7826 0,8701 0,9595 1.0470 1,1345 1,2220 1,3095 1.3970
SGNЗ m. Кг 1,66 2,06 2,46 2,87 3,27 3,67 4,08 4,88 5,88 6,69 7,50 8,30 9,30 10,11 10,92 11,72 12,53 13,34 14,34
SGN4 m. Кг 2,61 3.04 3.46 3,89 4,31 4,74 5,17 6.02 7,06 7,91 8,77 9,62 10,66 11,51 12,37 13,22 14.07 14.93 15,97
1900 Fc.c. м2 0,0873 0,1336 0,1798 0,2261 0,2723 0,3186 0,3648 0,4573 0,5498 0,6423 0,7348 0,8273 0,9198 1,0144 1,1069 1,1994 1,2919 1,3844 1,4769
SGNЗ m. Кг 1J4 2,17 2,59 3,02 3,44 3,87 4,29 5,14 6,19 7,04 7,89 8,74 9,79 10,64 11,49 12,34 13,19 14,04 15,09
SGN4 m. Кг 2,74 3,19 3,64 4,08 4,53 4,98 5,42 6,32 7,42 8,31 9,20 10,10 11,20 12,09 12,99 13,88 14,77 15,66 16,76
2000 Fc.c. м2 0,0920 0,1408 0,1895 0,2383 0,2870 0,3358 0,3845 0,4820 0,5795 0,6770 0,7745 0,8720 0,9695 1,0640 1,1565 1,2490 1,3415 1,4340 1,5265
SGNЗ m. Кг 1,83 2,28 2,72 3,17 3,61 4,06 4,50 5,39 6,50 7,39 8,28 9,17 10,28 11,17 12,06 12,95 13,84 14,73 15,84
SGN4 m. Кг 2,88 3,34 3,81 4,28 4,75 5,22 5,68 6,62 7,77 8,71 9,64 10,58 11,73 12,66 13,60 14,53 15,47 16,40 17,55
