Общие сведения

Основные особенности и исполнения радиальных вентиляторов

Кожух вентилятора изготовлен из оцинкованной стали.

Выпускаются радиальные вентиляторы одностороннего и двустороннего всасывания следующего исполнения:

  • исполнение 03 - спиральный кожух расположен на опорах;

  • исполнение 05 - спиральный кожух - в прямоугольной раме;

  • исполнение 07 и 09 - спиральный кожух со станиной в прямоугольной раме .

Рабочие колеса вентиляторов выполнены:

  • серии HRES/HRZS/HRZP - с лопатками, загнутыми назад;

  • серии HRES, HRZS - из коррозионно-стойкого алюминия;

  • серии HRZP - из полимерных материалов;

  • серии TRE/TRZ - с лопатками из оцинкованной стали, загнутыми вперед;

  • исполнение 09 - с усиленным рабочим колесом.

Дополнительная комплектация (по заказу):

  • ответный фланец к нагнетательному патрубку;

  • гибкая вставка для нагнетательного патрубка;

  • ответный фланец для всасывающего отверстия;

  • гибкая вставка для всасывающего отверстия;

  • несущая рама;

  • крепление двигателя на раме;

  • принадлежности для обслуживания:

    • устройство для отвода конденсата;

    • устройство защиты клиноременной передачи;

    • защита всасывающего отверстия;

  • дополнительная защита от искрообразования;

  • комплект виброизоляторов.

Пример условного обозначения радиального вентилятора

HRES 05 355 RD90

H

T - рабочее колесо с загнутыми вперед лопаткам; H - рабочее колесо с загнутыми назад лопаткам

R

Радиальный вентилятор

E

Z - с двухсторонним всасыванием; E - с односторонним всасыванием

S

S - алюминиевое рабочее колесо; P - пластиковое рабочее колесо

05

Исполнение опорной рамы

355

Диаметр рабочего колеса

RD90

Положение корпуса и направление вращения: LG - левого вращения; RD - правого вращения

Примечание:

1. Вентиляторы, у которых рабочие колеса правильно вращаются по часовой стрелке при наблюдении со стороны электродвигателя, называются правого вращения, а против часовой стрелки - левого вращения;

2. Положение спирального корпуса определяют углом поворота относительно исходного нулевого положения (нагнетательный патрубок направлен вверх). Углы поворота корпуса отсчитывают по направлению вращения рабочего колеса:

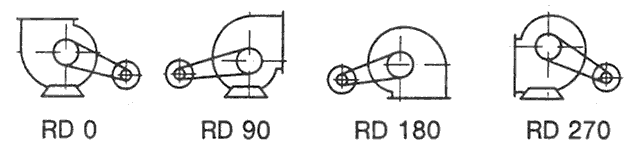

а) Радиальные вентиляторы с клиноременной передачей правого вращения

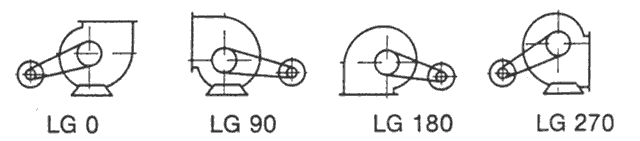

б) Радиальные вентиляторы с клиноременной передачей левого вращения

3. Правила определения направления вращения колеса и положения корпуса отличаются от указанных в российских нормах (ГОСТ 22270-76 "Оборудование для кондиционирования воздуха, вентиляции и отопления. Термины и определения" и ГОСТ 5976-90 "Вентиляторы радиальные общего назначения. Общие технические условия".
