Прямоугольные канальные вентиляторы серии "DFF"

Техническая информация

Прямоугольные канальные регулируемые вентиляторы низкого давления серии DFF специально созданы для установки в прямоугольный канал системы воздуховодов с целью перемещения воздуха. Применяются в системах канальной вентиляции офисов, ресторанов и других объектов промышленного и общественного назначения, где существуют ограничения по полезно используемому пространству и размеры устанавливаемого вентиляционного оборудования играют значительную роль. Вентиляторы предназначены для внутреннего и наружного применения, для перемещения воздуха без твердых, волокнистых и абразивных материалов в условиях умеренного климата. Допустимая температура перемещаемого воздуха от -40°С до +70°С.

Корпус вентилятора изготовлен из оцинкованного стального листа. Рабочие колеса вентиляторов серии DFF изготовлены из оцинкованного стального листа с загнутыми вперед лопатками. Рабочие колеса статически и динамически сбалансированы по стандарту ISO 1940. Все модели вентиляторов имеют сервисную крышку для быстрого доступа к рабочему колесу и двигателю без извлечения установленного корпуса вентилятора из канала воздуховода.

В вентиляторах серии DFF применяются асинхронные 1-фазные и 3-фазные компактные электродвигатели с внешним ротором. Конструкция вентилятора позволяет охлаждать электродвигатель при работе потоком воздуха. Корпус электродвигателя имеет изоляцию IP 54. Обмотка оснащена дополнительной защитой от влажности. Стандартно электродвигатели имеют термическую защиту от перегрузки.

Обозначение и типоразмеры вентиляторов

Вентиляторы серии DFF изготавливаются в восьми типоразмерах в зависимости от размеров соединительного фланца, сечения воздуховода. В каждом типоразмере имеется одна или несколько моделей вентиляторов, в зависимости от вида и характеристики рабочего колеса и применяемого электродвигателя.

DFF 40-20.4D

  • D(E)- трехфазный (однофазный) электродвигатель
  • 4(6)-количество полюсов электродвигателя
  • 40-20-размеры соединительного фланца, сечение (см)
  • DFF-типовое обозначение (Duct Fan Forward curved impeller)

Обозначение вентилятора Расход воздуха, м3
DFF 40-20.4E 1230
DFF 40-20.4D 1310
DFF 50-25.4D 1550
DFF 50-30.4E 2350
DFF 50-30.4D 2580
DFF 60-30.4D 2900
DFF 60-35.4D 4520
DFF 70-40.4D 5450
DFF 80-50.6D 7410
DFF 90-50.6D 8650

Рабочие характеристики

В нижеприведенной таблице даны основные технические характеристики прямоугольных канальных вентиляторов серии DFF.

Обозначение
вентилятора
Max
расход
воздуха,
м3
Max
полное
давление,
Па
Номинальные
обороты,
мин-1
Напряжение
электродви-
гателя, В
Max
электрическая
мощность, кВт
Ток max,
A
Уровень звука
при мах КПД
dB(A)
Масса,
кг
DFF 40-20.4E
DFF 40-20.4D
1230
1310
230
240
1190
1270
220
380
0,33
0,33
1,5
0,61
71
72
13
13
DFF 50-25.4D 1550 260 1140 380 0,36 0,68 73 18
DFF 50-30.4D
DFF 50-30.4E
2580
2350
392
370
1210
1240
380
220
0,83
0,81
1,55
3,85
77
77
23,5
25,5
DFF 60-30.4D 2900 510 1120 380 1,05 1,9 79 28
DFF 60-35.4D 4520 570 1300 380 2,38 4,4 83 40
DFF 70-40.4D 5450 690 1405 380 3,2 5,8 87 58
DFF 80-50.6D 7410 475 865 380 2,8 5,4 81 75
DFF 90-50.6D 8650 650 845 380 3,5 6,9 82 95

Основные геометрические размеры вентиляторов
Обозначение Размеры в мм
A B C H E F D L K
DFF 40-20.4E 440 420 400 240 220 200 9 504 65
DFF 40-20.4D 440 420 400 240 220 200 9 504 65
DFF 50-25.4D 540 520 500 290 270 250 9 530 65
DFF 50-30.4E 540 520 500 340 320 300 9 550 65
DFF 50-30.4D 540 520 500 340 320 300 9 550 65
DFF 60-30.4D 660 630 600 360 330 300 11 640 65
DFF 60-35.4D 660 630 600 410 380 350 11 690 65
DFF 70-40.4D 760 730 700 460 430 400 11 760 65
DFF 80-50.6D 860 830 800 560 530 500 11 850 65
DFF 90-50.6D 960 930 900 560 530 500 11 990 65

Производительность вентиляторов серии DFF регулируется изменением числа оборотов электродвигателя. Изменение числа оборотов электродвигателя достигается путем изменения напряжения. На графиках характеристик вентиляторов показаны пять кривых, соответствующих определенной величине подаваемого напряжения, определенной ступени регуляторов оборотов.

(см. графики далее)

Графики аэродинамических характеристик прямоугольных канальных вентиляторов серии DFF

DFF 40-20.4E

DFF 40-20.4D

Расход воздуха м3

Расход воздуха м3

DFF 50-25.4D DFF 50-30.4D
Расход воздуха м3 Расход воздуха м3

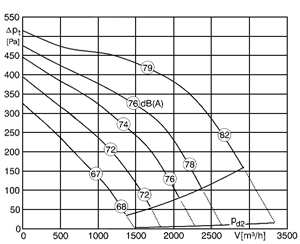

DFF 50-30.4E DFF 60-30.4D
Расход воздуха м3 Расход воздуха м3

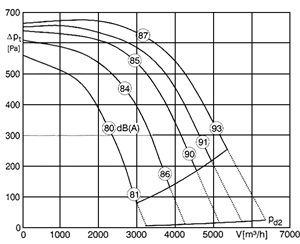

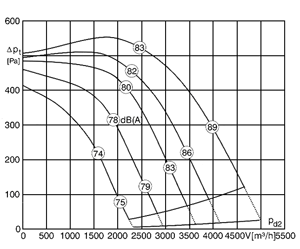

DFF 60-35.4D DFF 70-40.4D
Расход воздуха м3 Расход воздуха м3

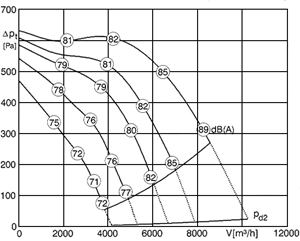

DFF 80-50.6D DFF 90-50.6D
Расход воздуха м3 Расход воздуха м3
