Поставляется;

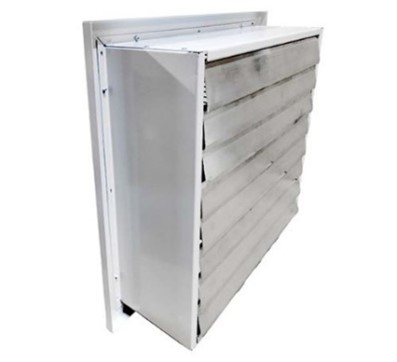

полный комплект с коробом и жалюзи (сокращенно с к/ж) – нагнетание

просто на монтажной панели (сокращенно без к/ж)- нагнетание или всасывание



(Пример) Расшифровка модели ВО-350Р-220В (380В)

ВО-вентилятор осевой

350Р - типоразмер вентилятора (по диаметру рабочего колеса)

220В (380В)- напряжение в сети

IP44 –степень защиты двигателя / IP54 – изготавливается по запросу (габариты корпуса отличаются)



Модель вентилятора	Расход воздухам3/ч	Мощ-ть Вт, (входная)	Частота вращения, об/мин	Ток, А	Уровень звук. Давления*, дБа	Степень защиты, IP (54* под заказ)	Давление max, Па	Масса, кг
ВО-200Р-220В	780	55	2400	0,26	52	44	70	4,5
ВО-250Р-220В	1310	90	2500	0,39	60	44	100	5
ВО-250Р-220В	1080	50	1380	0,23	55	44	70	5
ВО-300Р-220В	1700	85	1380	0,42	58	44	90	8
ВО-300Р-380В	1600	75	1380	0,22	58	44	90	8
ВО-300Р-220В	2200	145	2300	0,66	62	44	110	8
ВО-300Р-380В	1910	145	2340	0,25	62	44	110	8
ВО-350Р-220В	3280	150	1380	0,65	62	44	110	9
ВО-350Р-380В	2500	145	1400	0,4	62	44	110	9
ВО-400Р-220В	4200	190	1400	0,82	66	44	115	12
ВО-400Р-380В	3700	180	1380	0,47	64	44	115	12
ВО-450Р-220В	5046	250	1350	1,2	68	44	120	13
ВО-450Р-380В	5137	250	1350	0,55	68	44	120	13
ВО-500Р-220В	6600	420	1320	1,75	72	44	120	15
ВО-500Р-380В	6600	450	1300	0,9	72	44	120	15
ВО-550Р-220В	8500	550	1300	2,55	75	44	120	17
ВО-550Р-380В	8720	600	1300	1,2	75	44	120	17
ВО-630Р-220В	10860	750	1360	3,5	78	44	120	20
ВО-630Р-220В	12200	800	1320	1,6	78	44	120	20

*- уровень шума на расстоянии 1м от вентилятора

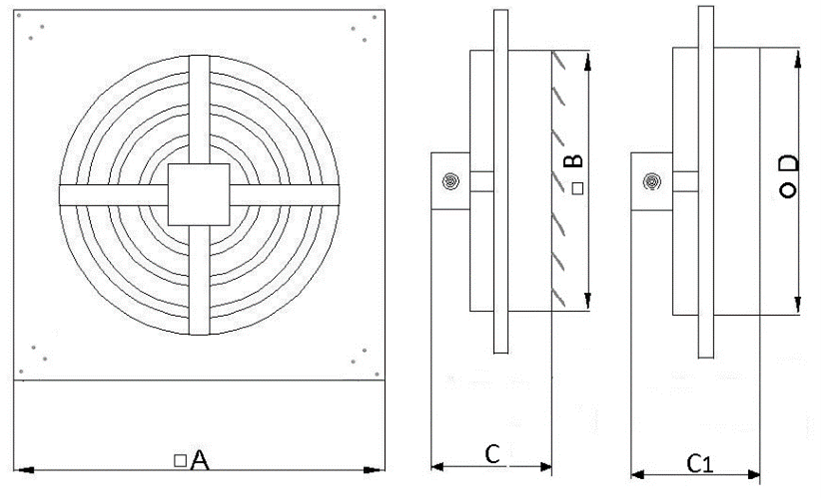

Габаритные размеры :

Марка	А, мм	В, мм	С, мм	С1*, мм	D*, мм
ВО-200Р	300 ±5	270 ±5	160	120	210±2
ВО-250Р	330	305	125	100	265±2
ВО-300Р	430	365	182	160	315±2
ВО-350Р-220В	485	420	225	140	360±2
ВО-350Р-380В	485	420	275	160	360±2
ВО-400Р	540	470	280±10	170	425 ±2
ВО-450Р	605	470	260	180	465 ±2
ВО-500Р	665	620	266	180	515 ±2
ВО-550Р	740	620	276	180	570 ±2
ВО-630Р	940	750	276	180	565 ±2

* - размер на монтажной панели (сокращённо без к/ж)

Типоразмер: 500 /550 / 630 мм изготавливают в оцинкованном корпусе (по оптимальной цене для заказчика), с порошковым напылением под заказ

    Конструкция:

• Рабочее колесо состоит из 5 металлических лопастей с защитным покрытием, имеющих серповидную форму;
• Корпус вентилятора изготовлен из оцинкованной стали с полимерным порошковым покрытием по d = 450мм;
• Квадратная монтажная панель обеспечивает удобный монтаж ;
• Защитная решотка предотвращает попадание посторонних предметов;
• Направление потока воздуха: от двигателя на жалюзи; исполнение на приток возможно просто на монтажной панели без комплекта короба и гравитационных (инерционые) жалюзи;
• Алюминиевые гравитационные (инерционные) жалюзи служат в качестве обратного клапана и предотвращают подачу и утечку                                                            воздуха в помещение при выключенном вентиляторе;
• Электродвигатель защита IP44; возможно исполнение с IP54по запросу;
• Электродвигатель с подключением к сети 220В/50Гц или 380В/50Гц.

Условия эксплуатации:

Вентилятор может эксплуатироваться в условиях умеренного климата при t окружающей среды от -30° до +55°С.

В воздухе недопустимо наличие включений, агрессивных к сталям обыкновенного качества, а также липких, абразивных и волокнистых материалов.

Назначение:

Осевые вентиляторы марки ВО-Р применяются для вентиляции в различных зданиях, таких кафе и рестораны, промышленные предприятия, спортивные залы, химчистки, деревообрабатывающие цеха; холодильные установки

и т.д.

Схема монтажа:

Осевые вентиляторы ВО-Р устанавливаются в стенные или оконные проемы и фиксируются крепежом.









Достоинства осевого вентилятора ВО- Р:

• Малая монтажная ширина
• Низкий уровень шума
• Регулировка скорости вращения
• Высокие охлаждающие параметры
• Просты в установке, надежны
• Небольшой вес и компактность



Дополнительные принадлежности:

Симисторный регулятор скорости MTY для однофазных электродвигателей (220В, 50Гц)

Частотные регуляторы для однофазных или трехфазных электродвигателей (220В или 380В)           Автоматический выключатель М611
