Общие сведения

Преимущества вентиляторных блоков UNOBOX:

  • легки в монтаже благодаря укомплектованному боксу в любой сборке;
  • выпуск воздуха возможен во всех направлениях благодаря перестановке боковых панелей;
  • звуко- и теплопоглощение моделей за счет панелей с двойными стенками;
  • почти полное отсутствие образования конденсата благодаря двухкамерной системе из полого алюминиевого профиля;
  • привод двигателя с внешним ротором на 100% поддается регулировке скоростью вращения за счет управления напряжением и частотой;
  • возможны специфические варианты по желанию клиента;
  • очень высокая эффективность благодаря загнутым назад лопаткам рабочего колеса с оптимальным КПД.

Область применения вентиляторных блоков UNOBOX

Агрегаты UNOBOX используются для вытяжки (удаления) воздуха из квартир, универмагов, мастерских, бассейнов, столовых, складских помещений, гаражей и т.д. То есть там, где есть потребность в удалении слабозагрязненного воздуха.

Характеристики и исполнение вентиляторных блоков UNOBOX

Вентиляторы типа UNOBOX фирмы Rosenberg GmbH бывают малой производительности (до 800 м.куб/ч) и средней (до 10000 м.куб/ч).

Вентиляторы во взрывозащищенном исполнении поставляются по запросу.

Благодаря возможности монтажа в здании можно отказаться от специальной крышной конструкции, а выпускное отверстие можно установить, например, на крыше в любой конфигурации. Кроме того, еще одним преимуществом агрегата являются его шумовые характеристики. Уровень звукового давления на окружающую среду, по сравнению с обычными крышными вентиляторами, благодаря установке UNOBOX в здании значительно снижается.

  • Корпус вентиляторного блока UNOBOX

Вентиляторные блоки состоят из корпуса кубической формы с алюминиевой рамой и боковыми панелями с двойными стенками. Рама корпуса изготовлена из полого алюминиевого профиля с 2 камерами и литыми под давлением алюминиевыми уголками. Двустенные панели толщиной 20 мм изготовлены из оцинкованного стального листа с изоляцией из негорючей, звуко- и теплопоглощающей стекловаты. Благодаря двухкамерной системе происходит запоздалое выравнивание температуры снаружи внутрь так, что образование конденсата почти полностью исключается. Панели - съемные, за счет чего можно реализовать выдув в любом направлении.

  • Рабочее колесо вентиляторного блока UNOBOX

У вентиляторов (типоразмера до 450) используются рабочие колеса с загнутыми назад пластмассовыми лопатками и несущим диском из листовой стали. В вентиляторах, начиная с 500 типоразмера, используются рабочие колеса с загнутыми назад алюминиевыми лопатками высокой производительности. Рабочие колеса вращаются в правую сторону (если смотреть со стороны забора воздуха). При неправильном направлении вращения (лопатки рабочего колеса окажутся загнутыми вперед) возникает опасность перегрузки двигателя. Поэтому перед вводом в эксплуатацию необходимо проверить направление вращения. Рабочие колеса смонтированы непосредственно на внешнем роторе электродвигателя и сбалансированы вместе с ним по двум плоскостям динамически и статически в соответствии с классом качества G 2.5 DIN/ISO 1940.

  • Входное сопло вентиляторного блока UNOBOX

Входные сопла изготовлены из оцинкованной листовой стали. Они оптимизированы для впуска потока воздуха и интегрированы в корпус.



  • Двигатель вентиляторного блока UNOBOX

Электродвигатели с внешним ротором фирмы Rosenberg GmbH отвечают международному классу защиты IP54. Обмотка электродвигателя соответствует классу изоляции F. Благодаря использованию двухсторонне закрытых радиальных шариковых подшипников со специальной смазкой обеспечивается бесперебойная и малошумная работа двигателей.

Защита электродвигателя

В обмотку всех электродвигателей встроено термореле, которое следит за температурой обмотки двигателя и при превышении допустимого предела отключает двигатель. При правильном подключении оно защищают обмотку двигателя от перегрузок, потери сетевой фазы, резкого торможения двигателя и от высоких температур. Наряду с термореле мы рекомендуем использовать наши коммутационные аппараты, обеспечивающие дополнительную защиту электродвигателям.

Предлагаемые нами пятиступенчатые устройства управления, регулирующие число оборотов в исполнениях RTE и RTD, состоят из устройства защиты электродвигателя с термоконтактами.

Подключение к электросети вентиляторного блока UNOBOX

На паспортной табличке электродвигателя указана величина номинального напряжения с максимальным допуском +/-10%. У стандартного исполнения на передней стороне двигателя установлена клеммная коробка. По запросу можно заказать вентилятор с выведенным кабелем.

Варианты напряжения

Указанные в характеристиках данные мощности действительны при 50 Гц для стандартных моделей 1_ 230 В и 3~ 400 В. Исполнение двигателей для специальных напряжений и специальных частот возможно по дополнительному запросу.

Управление скоростью вращения вентиляторного блока UNOBOX

Оптимальная настройка требуемого для конкретной установки рабочего режима осуществляется только с помощью приемлемой системы изменения числа оборотов. У вентиляторов этого конструктивного ряда для изменения скорости вращения используются две ходовые системы.

Управление напряжением

Изменение скорости вращения реализуется за счет понижения напряжения, вследствие чего увеличивается нагрузочная зависимость скольжения и число оборотов уменьшается. Пропорционально числу оборотов меняется и расход воздуха.

Управление частотой вентиляторных блоков UNOBOX

Все радиальные вентиляторы, регулируемые напряжением, в трехфазном исполнении могут изменить число оборотов в обратном направлении за счет преобразователя частот. Изменение скорости вращения происходит за счет уменьшения частоты.

Все агрегаты UNOBOX по запросу могут поставляться и с ЕС-двигателем. Электронно-коммутированные электродвигатели (ЕС-двигатели) являются двигателями постоянного тока с шунтовой (байпасной) характеристикой. Они отличаются высоким КПД и оптимальными управлением и регулированием. При эксплуатации ЕС-двигателей возникает необходимость в дополнительном использовании коммутирующего устройства (EC-Controller).

Температуры

Показатели для температуры подаваемых сред приведены в диаграммах с исходными техническими данными. Их превышение при продолжительной эксплуатации недопустимо. Вентиляторы с приводами для подачи сред с высокими температурами поставляются по запросу заказчика.

Защита от прикосновения

Вентиляторы предусмотрены для установки в вентиляционную систему и в стандартном исполнении не располагают собственной защитой от прикосновения. Перед пуском в эксплуатацию необходимо установить все необходимые защитные устройства и приспособления. Защитные мероприятия производятся в соответствии с нормами DIN/EN 292 ("отдельные защитные устройства", "технические меры защиты") и с DIN/EN 294 ("защита от прикосновения").

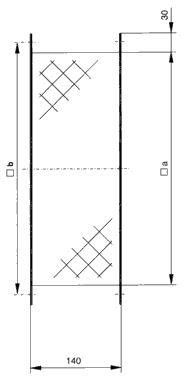

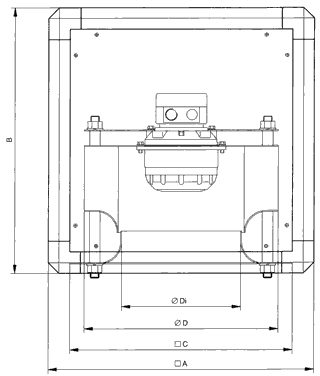

Габаритные и присоединительные размеры вентиляторных блоков UNOBOX

Условное обозначение блока

Размеры, мм

А

B

C

D

Di

a

b

UNO 50-355

500

500

420

365

224

359

398

UNO 67-400

670

670

590

404

253

529

568

UNO 67-450

670

670

590

454

286

529

568

UNO 67-500

670

670

590

504

321

529

568

UNO 80-560

800

800

720

570

361

659

698

UNO 80-630

800

800

720

634

407

659

698

Аэродинамические и технические характеристики вентиляторных блоков UNOBOX

Аэродинамические характеристики вентиляторных блоков (зависимость перепада статического давления со стороны всасывания ∆pfa от расхода воздуха V) определены на камерном испытательном стенде со стороны всасывания в соответствии с DIN 24163. Они действительны для воздуха плотностью ρ=1,2 кг/м3 при температуре t=20°C. Определение характеристик производилось в монтажном положении А (вход и выход свободны).

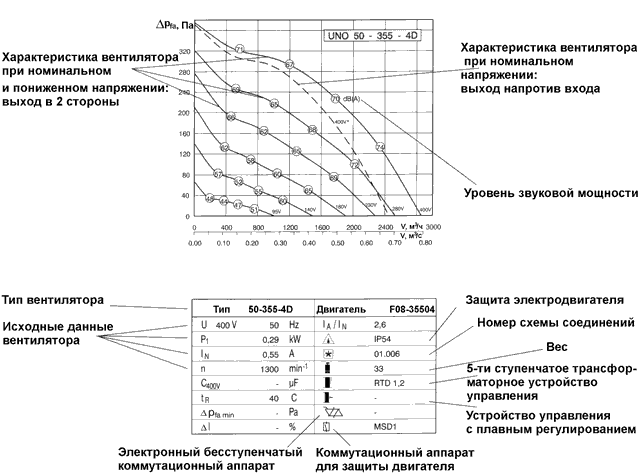

Пример графического изображения аэродинамических характеристик с основными техническими данными приведен на рисунке. Условные буквенные обозначения технических характеристик указаны в таблице. Технические характеристики аппаратуры управления (коммутационных аппаратов) приведены в "Основном каталоге" вентиляторов концерна "Rosenberg Ventilatoren GmbH".

Условные обозначения технических характеристик

Условное обозначение

Наименование величин

Ед. изм.

U

Номинальное напряжение

В

P1

Номинальная мощность

кВт

IN

Номинальный ток

А

n

Номинальная частота вращения

об/мин

С400V

Емкость конденсатора

мкФ

tR

Максимальная температура подаваемой среды

ºÑ

∆pfa min

Минимальный перепад статического давления

Па

LW(A)

Уровень звуковой мощности "А"

дБ(А)

∆I

Возрастание тока при пониженном питании

%

IA/IN

Отношение пускового тока к номинальному

-

Акустические характеристики вентиляторных блоков UNOBOX

Акустические характеристики вентиляторных блоков определены в соответствии с DIN 45635, часть 38, по описанному там методу огибающей поверхности.

Общий уровень звуковой мощности по шкале А (LW(A)), показанный на аэродинамических характеристиках, соответствует общему уровню звуковой мощности при свободном выходе воздуха (LW(A)8)

LW(A)8 = LW(A), дБ(А).

Общий уровень звуковой мощности при свободном входе воздуха (LW(A)5) определяется по следующей формуле:

LW(A)5 = LW(A) - 4, дБ(A).

Октавные уровни звуковой мощности вентиляторного блока, излучаемой со стороны всасывания или нагнетания, следует определять по формуле

LWokt = LW(A) + LWrel, дБ(А),

где LWrel - поправка, дБ, принимаемая по таблице.

Значения поправки LWrel, дБ, для определения октавных уровней звуковой мощности вентиляторного блока UNOBOX

Условное обозначение блока

Поправка LWrel, дБ, при среднегеометрических частотах октавных полос fm, Гц

63

125

250

500

1000

2000

4000

8000

Со стороны всасывания

UNO 50-355

-1

3

1

-2

-6

-10

-13

-14

UNO 67-400

-1

4

1

-2

-6

-10

-13

-15

UNO 67-450

-2

3

0

-3

-6

-9

-12

-18

UNO 67-500

3

-1

-3

-8

-8

-10

-17

-20

UNO 80-560

3

-1

-3

-8

-8

-10

-17

-20

UNO 80-630

3

-1

-3

-8

-7

-9

-16

-21

Со стороны нагнетания

UNO 50-355

-1

4

0

-3

-5

-9

-17

-18

UNO 67-400

-3

4

0

-3

-5

-9

-16

-17

UNO 67-450

-3

4

0

-3

-5

-9

-15

-21

UNO 67-500

-2

0

0

-3

-5

-9

-16

-22

UNO 80-560

-2

0

0

-3

-5

-9

-16

-22

UNO 80-630

-4

0

0

-1

-5

-9

-15

-19

Общий уровень звуковой мощности механического шума вентиляторного блока в помещении, где он установлен, может быть определен лишь приближенно, так как влияние окружающей среды может привести к слишком большим отклонениям

LР(А) =LW(A) - ∆L, дБ(А),

где ∆L - поправка, дБ.

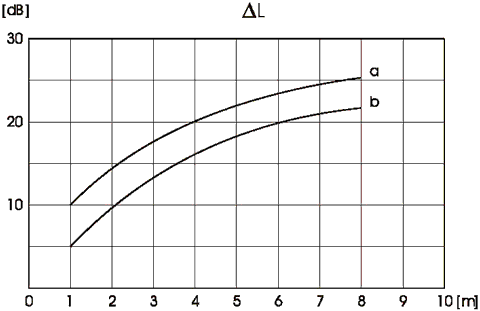

Поправка ∆L для определения общего уровня звуковой мощности механического шума вентиляторного блока в помещении в зависимости от расстояния от вентиляторного блока до расчетной точки l: a - без учета отражения; b - с учетом отражения

Пример условного обозначения вентиляторного блока UNOBOX

UNO 67-355-4 E

UNO

Условное обозначение типового ряда вентиляторов

67

Типоразмер корпуса, см

355

Диаметр рабочего колеса, мм

4

Количество полюсов

E

Е - однофазная сеть; D - трехфазная сеть
