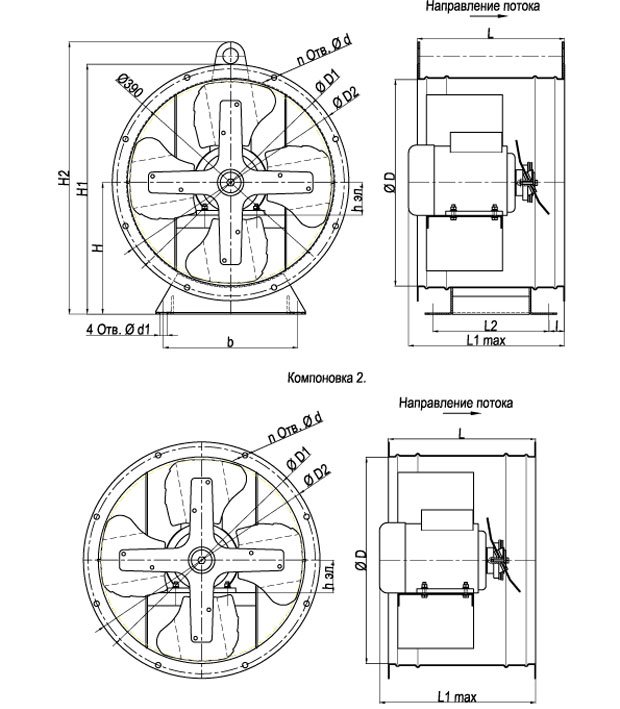

Главная    Продукция    Габаритные и присоединительные размеры ВО 13-284



№

вентит

h эд

габ.

D,

мм

D1,

мм

D2,

мм

d,

мм

n,

отв

L,

мм

L1max

мм

L2,

мм

I,

мм

b,

мм

d1,

мм

H,

мм

H1,

мм

H2,

мм

4
56-90
400
440
458
10,5
16
285
366
225
30
260
15
255
484
257
4,5
56-100
455
490
508
10,5
16
385
440
325
30
310
15
280
540
583
5
63-132
500
540
558
10,5
32
385
561
325
30
380
15
305
584
628
5,6
63-132
560
600
618
10,5
32
385
580
325
30
440
15
335
655
700
6,3
71-112
630
670
688
10,5
32
485
494
425
30
500
15
370
714
758
7,1
80-160
720
760
778
10,5
32
485
750
425
30
580
15
410
810
853
8
90-132
810
850
868
10,5
32
600
659
530
35
650
15
455
889
962
9
112-160
910
950
1020
12
32
600
699
550
25
750
15
510
1020
-
10
100-160
1010
1050
1140
12
32
650
683
683
35
910
15
570
1040
-
11,2
112
1130
1180
1250
12
32
600
600
550
25
1020
15
625
1250
-
12,5
160
1260
1300
1390
12
32
750
753
680
35
1120
15
695
1390
-
