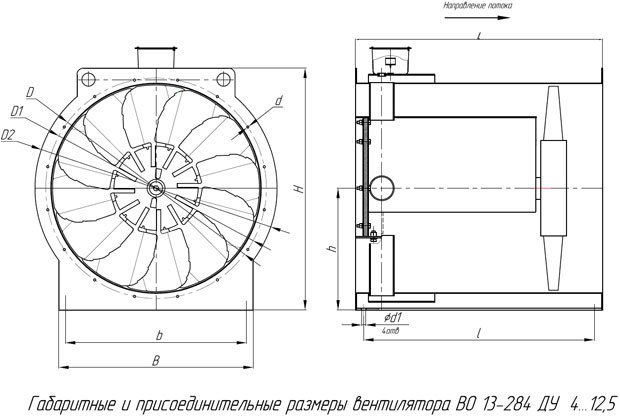

Главная    Продукция    Дымоудаление    Вентилятор ВО 13-284 ДУ    Габаритно-присоединительные размеры ВО 13-284 ДУ

№ вент. D,
мм		 D1,
мм		 D2,
мм		 H,
мм		 h,
мм		 L,
мм		 l,
мм		 B,
мм		 b,
мм		 d,
мм		 d1,
мм		 n,
отв.
4 405 440 470 523 240 550 550 450 360 7 15 8
5 505 540 570 575 290 601 551 490 450 7 15 16
6,3 635 670 735 735 370 750 700 590 550 7 15 16
8 810 850 910 910 445 760 704 790 750 10 18 16
10 1010 1050 1110 1110 570 1300 1240 1140 900 10 18 16
12,5 1260 1300 1360 1360 695 1300 1240 1390 1100 10 18 16
