Радиальный вентилятор ВР 132-30

Радиальные вентиляторы высокого давления марки ВР 132-30 используются в приточных системах вентиляции стационарного исполнения для нагнетания воздуха внутрь торгово-офисных и бизнес-центров, промышленных помещений, общественных и административных зданий и пр. Также вентиляторы ВР 132-30 эксплуатируются в составе технологических промышленных установок различных типов и назначения. Основными составляющими конструкции радиального вентилятора ВР 132-30 являются:

  • опорная рама, сваренная из металлопроката;
  • поворотный корпус по типу «улитка» с двумя патрубками;
  • рабочее колесо с 16 лопатками, отогнутыми в сторону противоположную вращению;
  • электрический привод.

Корпус вентилятора ВР 132-30 установлен на раме и имеет возможность дискретного углового смещения с определенным шагом, что позволяет установить напорный патрубок под определенным углом к горизонту. На фланцах патрубков предусмотрены отверстия для стыковки оборудования с воздуховодами вентиляционной сети. В опорной раме предусмотрены отверстия для крепления радиального вентилятора посредством анкеров к несущему основанию (перекрытиям здания). По требованию клиента комплектация может быть расширена гибкими вставками для патрубков и монтажными вибрационными изоляторами.

Вентиляторы радиальные высокого давления ВР 132-30

ВР 132-30 рассчитаны на работу с воздухом или газовоздушными смесями, в которых предельная концентрация взвешенной пыли составляет не более 100 мг/м3. Максимально допустимая температура перемещаемой рабочей среды составляет +80С.

Вентиляционное оборудование марки ВР 132-30 предназначено для работы в условиях климата У и Т по 2-ой и 3-ей кат. размещения. Допустимый температурный диапазон эксплуатации – от -40 до +40 град. Цельсия.

При условии защиты электропривода от факторов окружающей среды вентилятор ВР 132-30 может быть размещен по кат. У1.

Вентиляторы радиальные высокого давления ВР 132-30 выпускаются в общепромышленном (стандартном), взрыво- и коррозионностойком исполнении по двум конструкционным схемам:

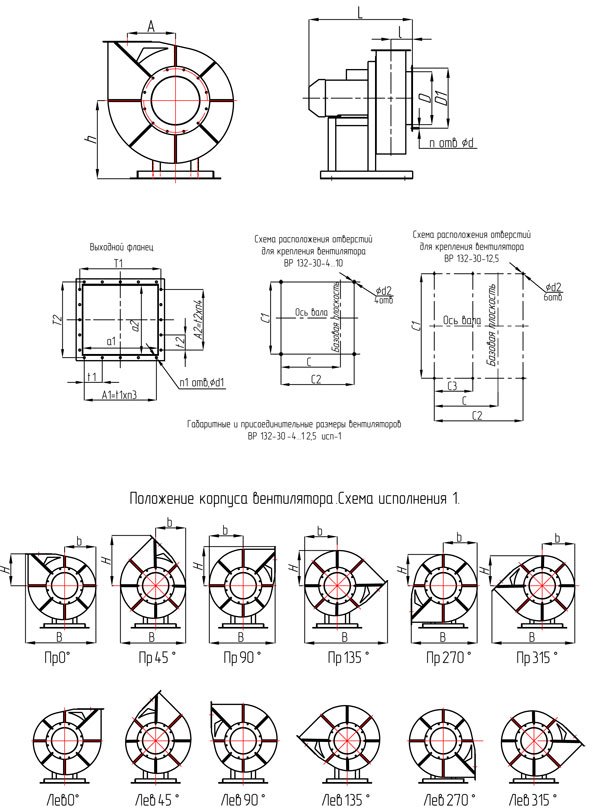

  • №1 – соединение рабочего колеса с двигателем напрямую;

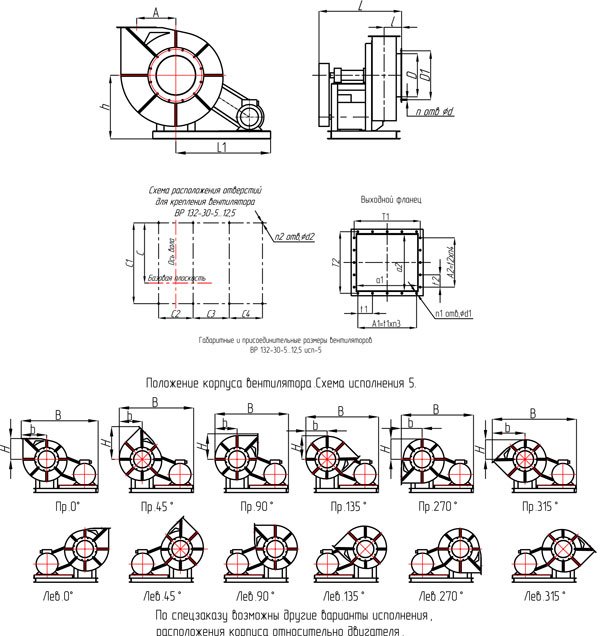

  • №5 – соединение рабочего колеса с двигателем посредством ременной передачи.

По направлению вращения колеса вентиляторы ВР 132-30 делятся на левые и правые.



Вентиляторы радиальные высокого давления варианты изготовления

Индекс

назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое,  материал – нержавеющая сталь, латунь
