Осевые вентиляторы ВО-5,0; ВО-5,6; ВО-6,3; ВО-7,1 и  ВО-8,0 (специально для птицефабрик) новой серии

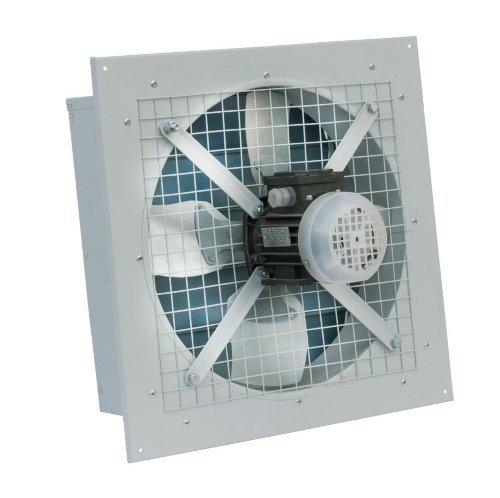

 Вентиляторы предназначены для использования в системах общеобменной и технологической вентиляции сельскохозяйственных и производственных помещений, а также в составе комплектов оборудования "Климат-45" "Климат-47". Квадратный корпус позволяет легко монтировать вентилятор в стенные или оконные проемы. Вентиляторы изготавливаются из листовой оцинкованной стали. В зависимости от исполнения, лопасти крыльчатки вентилятора изготавливаются из алюминия или оцинкованной стали. Рабочее колесо вентилятора защищено оцинкованной сеткой с ячейкой 25х25 мм, что исключает возможность попадания посторонних предметов в его рабочую зону. В комплект вентилятора входят гравитационные жалюзи или жалюзи с ручной фиксацией. Применение в вентиляторе специальногоэлектродвигателя обеспечивает возможность глубокой регулировки частоты вращения рабочего колеса тиристорными или частотными станциями управления. Совместно с автоматическими станциями управления вентиляцией САУВ"КЛИМАТ-Т-МП", возможно регулирование производительности вентиляторов в широких диапазонах, исключая перегрузку электродвигателя. Применяемый электродвигатель - АИРП 80А6.

Осевые вентиляторы ВО-5,0; ВО-5,6; ВО-6,3; ВО-7,1  при необходимиости изготавливаем в реверсном исполнении, для этого в коробе с жалюзи устанавливается рычаг принудительной фиксации жалюзи, восьмилопастное колесо (которое при работе в прямом и обратном направлении не теряет производительность) и дополнительно преобретается переключатель фаз питания GAMS STARTER



По желанию заказчика вентиляторы  могут выпускаться с различной производительностью за счет изготовления специальных рабочих колес



ПАСПОРТ на рабочие колеса





При использовании вентиляторов в системе автоматического управления САУВ "КЛИМАТ-Т-МП" в ряде случаях выгоднее использовать вентиляторы меньшей производительностью, т.к. минимальная производительность составляет 400-500 м3/ч, что актуально в зимний период для экономии тепла на создание необходимого микроклимата.

 Гарантийный срок работы увеличен до пяти лет.

Схемы систем вентиляции при промышленном содержании птицы

Схемы систем вентиляции при промышленном содержании свиней

Автоматическое регулирование производительности вентиляторов системой автоматического управления Климат-Т-МП

При покупке  вентиляторов в комплекте с автоматической станцией САУВ Климат-Т-МП гарантийный срок  увеличивается до восьми лет



Технические характеристики:

Тип вентилятора Подача воздуха,
м3/ч
Уровень шума,
дБ
Мощность электро-двигателя,
Вт
Питание Частота
вращения, об/мин
Степень защиты Масса,
кг
ВО-5,0 6700 75 370 380В, 50Гц 1000 IP 54/55 26
ВО-5,0 П/П 9000 78 750 380В, 50Гц 1500 IP 54/55
ВО-5,6 8000 75 370 380В, 50Гц 1000 IP 54/55 25
ВО-5,6П/П 10500 75 750 380В, 50Гц 1500 IP 54/55 25
ВО-6,3 10000 76 370 380В, 50Гц 1000 IP 54/55 30
ВО-6,3 10000 76 750 380В, 50Гц 1000 IP 54/55 28
ВО-6,3 11500 78 1100 380В, 50Гц 1500 IP 54/55 32
ВО-7,1 11000 77 370 380В, 50Гц 1000 IP 54/55 32
ВО-7,1(АИР 71А6) 11000 77 370 380В, 50Гц 1000 IP 54/55 32
ВО-7,1 (АИР80В6) 11000 77 1100 380В, 50Гц 1000 IP 54/55 34
ВО-8,0 20000 78 750 380В, 50Гц 1000 IP 54/55 46
ВО-8,0 20000 78 1100 380В, 50Гц 1000 IP 54/55 48
ВО-10,0 36000 82 2200 380В, 50Гц 1000 IP 54/55 70

Габаритные размеры,мм:

Тип Вентилятора A B C D
ВО-5,0;ВО-5,6 475 620 275 740
ВО-6,3 475 750 275 950
ВО-7,1 475 750 275 950
ВО-8,0 440 830 425 950
ВО-10,0 650 425 1170

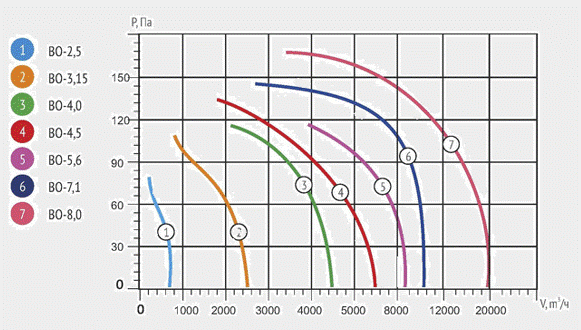

Рабочие характеристики:



Новый вентилятор ВО-8,0 высокой производительности для сельского хозяйства

Вентилятор осевой ВО-8.0 (0,75/1000)  - изготавливается из оцинкованной стали и оснащён гравитационными жалюзи. Комплектуется двигателем с повышенной степенью скольжения, что позволяет использовать вентилятор совместно с системой автоматического управления вентиляцией (САУВ) «Климат-Т-МП» по заданной программе от 3 до 10 уровня, обеспечивая  регулировку скорости вращения рабочего колеса в диапазоне от 80 – 220 В и производительностью от 4 000 – 20 000 м3/ч.

Данное устройство также позволяет регулировать температуру и скорость потока воздуха в вентилируемом помещении в зависимости от температуры наружного воздуха (времени года) и возраста птицы.

 Технические характеристики вентилятора ВО-8,0 (0.75/1000)



Наименование показателей

ВО –8,0

Производительность, м3

20000/24000

 Масса кг, не более

46

Двигатель мощность, кВт

0,75/1,1

Номинальный диаметр рабочего колеса, мм

800

Габариты, мм

940х440х940

Габариты короба, мм

830х425х830



 Вентиляторы  осевые низкого давления ВО-5.6, ВО-7.1 и вентиляторы осевые реверсивные низкого давления ВО-Р-5.6; ВО-Р-7.1



 изготавливаются из листовой оцинкованной стали и оснащены гравитационными жалюзи или гравитационными жалюзи с ручной фиксацией. Комплектуются двигателями с повышенной степенью скольжения, что позволяет использовать вентиляторы в системе автоматического управления (САУ)      «Климат-Т-МП» с регулированием по заданной программе от 3 до 10 уровня, обеспечивая скорость вращения рабочего колеса в диапазоне от 70 В до 220 В и производительность от 400 до  8000 м3/ч (для ВО-5.6; ВО-Р-5.6) и от 650 до 11000 м3/ч (для ВО-7.1; ВО-Р-7.1).

   Используя эти технические характеристики, в полном соответствии с заданной по технологии программой, САУ регулирует температуру, объём воздуха и скорость его потока в производственном помещении в зависимости от температуры наружного воздуха, возраста животных (птицы) и ежедневного прироста их живой массы.



Зависимость производительности вентиляторов

 ВО-5.6; ВО-Р-5.6 от изменения напряжения:



Напряжение*

В

70

80

90

100

110

120

140

170-220

Производительность

м3

400

950

1500

2500

3800

5200

6700

7000-8000

Потребляемая мощность

Вт

200

240

260

280

290

300

310

320-370

Уровень регулирования

САУ «Климат-Т-МП»

%

3

36

4

39

5

42

6

44

7

47

8

50

9

55

10

64-99



Зависимость производительности вентиляторов

 ВО-7.1; ВО-Р-7.1 от изменения напряжения:



Напряжение*

В

70

80

90

100

110

120

140

170-220

Производительность

м3

650

1500

2350

3750

5000

6400

8750

10000 –11000

Потребляемая мощность

Вт

240

270

300

330

340

350

360

365-370

Уровень регулирования

САУ «Климат-Т-МП»

%

3

36

4

39

5

42

6

44

7

47

8

50

9

55

10

64-99



Технические характеристики вентиляторов

ВО-5.6; ВО-Р-5.6; ВО-7.1; ВО-Р-7.1:

Наименование показателей

ВО –5,6

ВО-Р-5,6

ВО –7,1

ВО-Р-7,1

Производительность, м3

8000

8000

11000

11000

Масса кг, не более

28

30

36

38

Двигатель мощность, кВт

0,37

0,37

0,37

0,37

Частота вращения колеса, об/мин

940

940

940

940

Диаметр рабочего колеса, мм.

560

560

710

710

Кол-во лопастей рабочего колеса, шт

4

8

4

8

Жалюзи

Без фиксации

С фиксацией

Без фиксации

С фиксацией

Габаритные размеры, мм.

740х740х550

740х740х550

940х940х550

940х940х550



*–Измерение напряжения производится цифровым вольтметром на активной нагрузке (не менее 100Вт) при отключенных вентиляторах.



 Вентиляторы  по заявке могут комплектоваться реверсивным стартером

CAMS STARTER модели QS5-15N предназначен для прямого и обратного пуска или остановки 3-х фазных асинхронных электродвигателей  и двигателей с внешним ротором с напряжением питания до 500В мощностью до 4кВт, частоте 50-60 Гц.

Реверсирование осуществляется путем переключения фаз питания.

Этот прибор не имеет каких либо защитных приспособлений. Поэтому он должен использоваться в комплекте с другим защитным оборудованием.

При монтаже корпус прибора должен обязательно заземлен.

Для обеспечения надежного контакта между пластинами стартера и во избежании «потери фаз» рукоятку переключения необходимо жестко ориентировать в крайних положениях и в положении «0».

Цена от 300 рублей
