Технические характеристики вентиляторов ВЦ 14-46

Вентиляторы ВЦ 14-46 Электро
двигатель
(Типо
размер)
Электро
двигатель
(Мощность,
кВт)
Частота
вращения
рабочего
колеса,
мин-1
Производи-
тельность
тыс.
м3/час
Полное давление,
Па
Масса не более, кг Вибро
изоляторы
(Тип)
Вибро
изоляторы
(Кол-во)
 № 2 АИР56B4 0,18 1330 0,6-0,9 260-270 14,5 ДО38* 4*
  АИР63А4 0,25 1330 0,6-1,15 260-265 15,8 ДО38* 4*
  АИР63В4 0,37 1330 0,6-1,15 260-265 16,7 ДО38* 4*
  АИР80А2 1,5 2850 1,3-2,0 1200-1250 25 ДО38* 4*
  АИР80В2 2,2 2850 1,3-2,5 1200-1200 26,9 ДО38* 4*
 № 2,5 АИР71А4 0,55 1350 1,1-1,8 430-500 27,1 ДО38* 4*
  АИР71В4 0,75 1350 1,1-2,2 430-510 27,4 ДО38* 4*
  АИР90L2 3 2850 2,4-2,7 1950-2000 36,6 ДО38* 4*
  АИР100S2 4 2850 2,4-3,4 1950-2200 42,1 ДО38* 4*
  АИР100L2 5,5 2850 2,4-4,4 1950-2300 48 ДО38* 4*
 № 3,15 АИР71В6 0,55 920 1,5-2,7 330-370 34 ДО38* 4*
  АИР80А6 0,75 920 1,5-3,5 330-360 36,2 ДО38 4
  АИР80В4 1,5 1400 2,3-3,5 800-880 38,4 ДО38 4
  АИР90L4 2,2 1400 2,3-5,1 800-850 43,2 ДО38 4
 № 4 АИР90L6 1,5 930 3,5-5,2 550-620 58,7 ДО39 4
  АИР100L6 2,2 930 3,5-7,3 550-630 68,7 ДО39 4
  АИР100L4 4 1430 5,2-6,0 1320-1400 66,7 ДО39 4
  АИР112М4 5,5 1430 5,2-8,3 1320-1520 88,9 ДО39 4
  АИР132S4 7,5 1430 5,2-8,8 1320-1550 109,5 ДО40 4
 № 5 АИР112МВ6 4 970 6,0-8,4 950-1070 139 ДО40 5
  АИР132S6 5,5 970 6,0-11,5 950-1120 160 ДО40 5
  АИР132М6 7,5 970 6,0-14,5 950-1180 176 ДО40 5
  АИР132М4 11 1460 9,0-11,0 2200-2350 176 ДО40 5
  АИР160S4 15 1460 9,0-14,5 2200-2500 218 ДО41 5
  АИР160М4 18,5 1460 9,0-17,0 2200-2550 243 ДО41 5
  АИР180S4 22 1460 9,0-20,0 2200-2500 268 ДО41 5
  АИР180М4 30 1460 9,0-23,0 2200-2400 278 ДО41 5
 № 6,3 АИР132М8 5,5 730 9,2-13,0 890-980 214 ДО41 5
  АИР160S8 7,5 730 9,2-17,0 890-1040 256 ДО41 5
  АИР160М8 11 730 9,2-23,0 890-1020 281 ДО41 5
  АИР160S6 11 975 12,3-15,0 1580-1700 268 ДО41 5
  АИР160М6 15 975 12,3-19,5 1580-1800 293 ДО42 5
  АИР180М6 18,5 975 12,3-24,0 1580-1820 328 ДО42 5
  АИР200М6 22 975 12,3-28,0 1580-1800 403 ДО42 5
  № 8 АИР180М8 15 735 19,0-22,5 1430-1530 398 ДО42 5
  АИР200М8 18,5 735 19,0-27,5 1430-1620 473 ДО42 5
  АИР200L8 22 735 19,0-32,0 1430-1640 513 ДО43 6
  АИР225М8 30 735 19,0-41,0 1430-1630 558 ДО43 6
  АИР225М6 37 985 24,5-31,0 2600-2750 589 ДО43 6
  АИР250S6 45 985 24,5-37,0 2600-2850 724 ДО43 6



* - Рекомендуется применять виброизоляторы только при комплектации двигателями на 3000 мин-1.





Аэродинамические характеристики

Аэродинамическая характеристика вентилятора ВЦ 14-46-2



Аэродинамическая характеристика вентилятора ВЦ 14-46-2,5

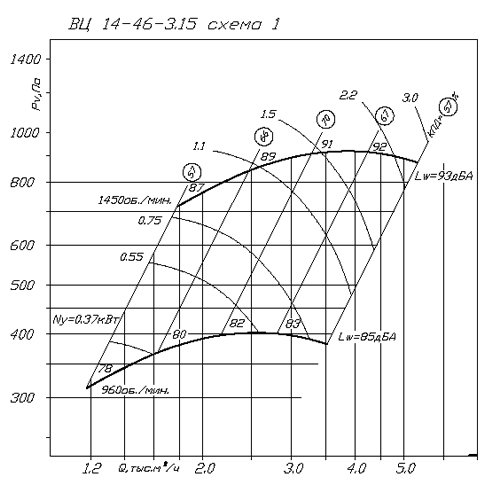

Аэродинамическая характеристика вентилятора ВЦ 14-46-3,15



Аэродинамическая характеристика вентилятора ВЦ 14-46-4



Аэродинамическая характеристика вентилятора ВЦ 14-46-5

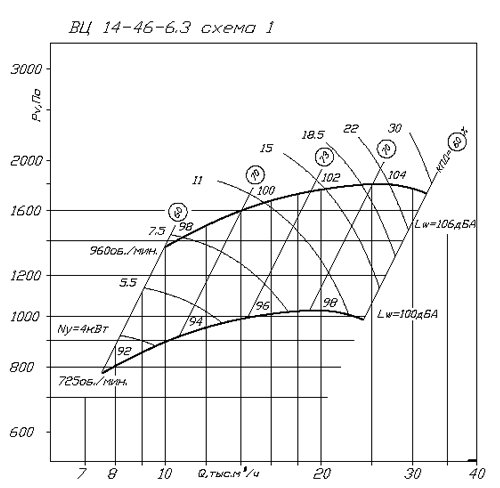

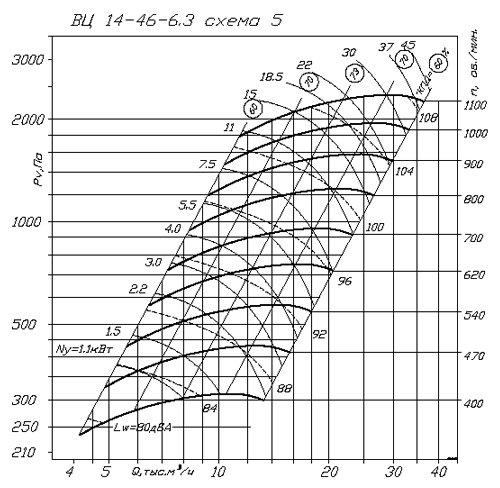

Аэродинамическая характеристика вентилятора ВЦ 14-46-6,3



Аэродинамическая характеристика вентилятора ВЦ 14-46-6,3
