ВЕНТИЛЯТОРЫ ОСЕВЫЕ ВО 14-320

ВО-14-320 № 4
ВО-14-320 № 5   Аналог
ВО-14-320 № 6,3   вентиляторов
ВО-14-320 № 8   ВО 12-330
ВО-14-320 № 10   ВО 06-300
ВО-14-320 № 12,5




1. Осевые вентиляторы низкого давления ВО 14-320 из углеродистой стали предназначены для перемещения неагрессивных газовоздушных смесей с температурой до 50°C, с содержанием пыли и других твердых примесей не более 10 мг/м3 при отсутствии липких веществ и волокнистых материалов.

2. Осевые вентиляторы низкого давления ВО 14-320В (взрывозащищенные из разнородных металлов) предназначены для перемещения газопаровоздушных взрывоопасных смесей IIA, IIB категорий, не вызывающих ускоренной коррозии углеродистой стали и алюминия (скорость коррозии не выше 0,1 мм в год) с содержанием пыли и других твердых примесей не более 0,01 г/м3 при отсутствии взрывчатых и липких веществ и волокнистых материалов.

3. Осевые вентиляторы ВО 14-320В не применимы для перемещения газопылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

4. Область применения осевых вентиляторов ВО 14-320: системы вентиляции нефтегазоперерабатывающих, холодильных и сварочных установок, комплектация градирен, сушильных шкафов, охладителей, приточных и окрасочных камер, вентиляция промышленных объектов, гаражей, подвалов, туннелей, СТО и т. д.

Технические характеристики

№ вентилятора Типоразмер двигателя Мощность двигателя, кВт Частота вращения, мин-1 Производи-тельность 10³, м³/час Полное давление, Па Масса, кг
  3,15 АИР56В4 0,18 1500 2,0-2,6 50-12 11,5
  4 АИР56А4 0,12 1500 2,0-3,2 90-25 13,5
АИР63А4 0,25 1500 2,0-3,2 90-25 15,5
АИР71А2 0,75 3000 4,1-6,8 350-170 18,5
  5 АИР63В4 0,37 1500 4,8-7,1 128-62 20,5
АИР71А4 0,55 1500 4,8-7,1 128-62 22,5
  6,3 АИР80А4 1,1 1500 9,6-15,0 213-110 34,5
АИР80А6 0,75 1000 5,0-10,0 93-50 35
  8 4АМ80А6 0,75 1000 13,9-18,3 121-81 60
4АМ100S4 3 1500 21,4-28,2 296-193 75
  10 4АМ112МА6 3 1000 28,0-36,9 207-136 105,5
  12,5 4АМ132S8 7,5 1000 45,0-71,0 230-330 235





Технические характеристики вентилятора ВО 14-320



Технические характеристики вентилятора ВО 14-320

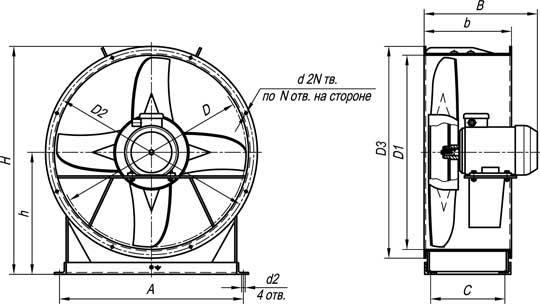

Габаритные размеры вентиляторов типа ВО 14-320

№ вентилятора

D

D1

D2

D3

d

d2

A

Bmax

b

C

H

h

N

3,15

315

320

350

370

8

12

270

347

213

95

437

240

8

4

400

405

430

455

10

12

350

416

260

120

510

270

8

5

500

510

535

560

10

12

450

406

260

155

628

335

8

6,3

630

640

660

690

10

12

550

446

300

200

763

400

8

8

800

820

850

880

10

14

750

508

350

265

979

515

8

10

1000

1005

1040

1096

14

14

900

643

500

330

1208

650

16

12,5

1250

1266

1310

1357

14

14

1100

683

500

350

1444

750

24

Акустические характеристики

№
вен.		 n, мин-1 Значение Lpl, дБ в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
4 1320 70 67 72 71 68 62 54 75
5 1320 80 72 78 76 73 67 59 81
6,3 915 68 73 74 78 73 67 61 80
1395 77 79 83 86 82 76 70 90
8 1410 88 91 92 89 85 79 71 93
10 950 100 98 99 97 92 86 78 101
12,5 720 94 99 100 96 90 83 73 100
960 100 105 106 102 96 89 79 106

Аэродинамические характеристики вентиляторов ВО 14-320
