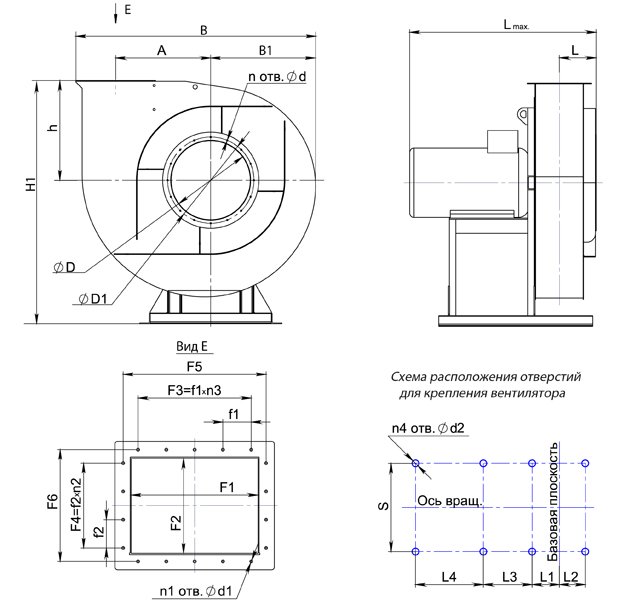

Габаритно-присоединительные размеры ВЦ 5-35,ВЦ 5-45,ВЦ 5-50



Типоразмер
вентилятора		 A, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм Lmax, мм L, мм L1, мм L2, мм L3, мм S, мм
ВЦ 5-35-3,55 205 139 182 156 97 112 112 200 141 430 142 77 69 170 360
ВЦ 5-35-4 225,5 174 219 175 138 112 112 219 182 530 165 97 92 200 450
ВЦ 5-35-8 575 352 405  394  246  375  250 448  300  900  217  152  161  330  810
ВЦ 5-35-8,5 575 352 405 394 246 375 250 448 300 900 217 153 160 300 810
ВЦ 5-45-4,25 268 220 265 221 175 224 112 265 219 600 181 118 110 230 500
ВЦ 5-45-8 536 444 497 443 351 497 405 497 405 1060 270 210 208 320 870
ВЦ 5-45-8,5 536 444 497 443 351 497 405 497 405 1060 270 210 208 320 870
ВЦ 5-50-8 520,25 557 629 559 443 640 320 629 513 1110 316 256 254 400 870
ВЦ 5-50-9 584 626 698 628 497 640 320 698 567 1195 343,5 297 286 400 930



Типоразмер
вентилятора		 d, мм d1, мм d2, мм f1, мм f2, мм h, мм n, шт n1, шт n2, шт n3, шт n4, шт B, мм B1, мм H1, мм
ВЦ 5-35-3,55 11 8 12 112 112 251 8 6 1 1 6 577 255 586
ВЦ 5-35-4 11 11 12 112 112 286 8 6 1 1 6 637 282 686
ВЦ 5-35-8 11,5 11,5 14 125 125 615 8 12 1 3 6 1466 643 1475
ВЦ 5-35-8,5 12 12 14 125 125 615 8 12 1 3 6 1467 644 1365
ВЦ 5-45-4,25 13 8 12 56 56 315 8 16 2 4 6 748 328 765
ВЦ 5-45-8 13 13 14 124,25 124,25 618 12 14 3 4 6 1467 660 1468
ВЦ 5-45-8,5 13 13 14 124,25 124,25 618 12 14 3 4 6 1467 660 1468
ВЦ 5-50-8 15 14 14 160 160 500,6 16 16 2 4 6 1465 613 1380
ВЦ 5-50-9 14 14 18 160 160 649 16 16 2 4 6 1661 710 1649
