Радиальные вентиляторы со стандартным электродвигателем с непосредственным приводом ERNE, ERND, EHND. Лопатки рабочего колеса загнуты вперед или назад.

Это страница версии для печати
Перейти к обычному отображению этой страницы

Общие сведения

Основные характеристики радиальных вентиляторов:

диаметр рабочего колеса - от 225 до 560 мм;
максимальная производительность по воздуху - 12000 м.куб/ч;
максимальное полное давление - 1900 Па;
лопатки рабочего колеса загнуты вперед или назад.

Область применения радиальных вентиляторов

Системы вентиляции и кондиционирования воздуха жилых, общественных и производственных зданий и сооружений.

Достоинства радиальных вентиляторов:

Температура подаваемой среды в стандартном исполнении до +60 ° С;
При повышенных падениях давления в стандартном исполнении устанавливаются двухполюсные электродвигатели;
Точное соответствие типоразмера электродвигателя рабочему режиму.

Основные особенности и исполнения радиальных вентиляторов

Центробежные вентиляторы большой мощности типового ряда ERND, ERNE и EHND предназначены для подачи чистого или содержащего небольшое количество пыли воздуха, а также слабоагрессивных газов и паров. Они не являются газонепроницаемыми. Допустимая температура подаваемой среды составляет от -30 до +60 ° С (более высокие температуры подаваемой среды - по запросу).

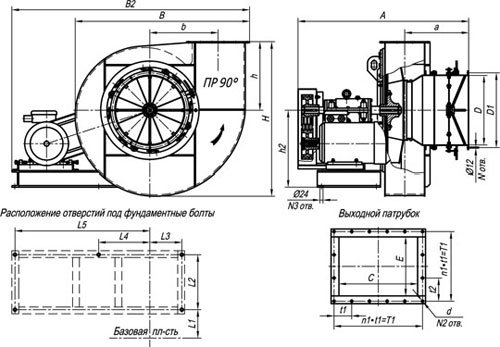

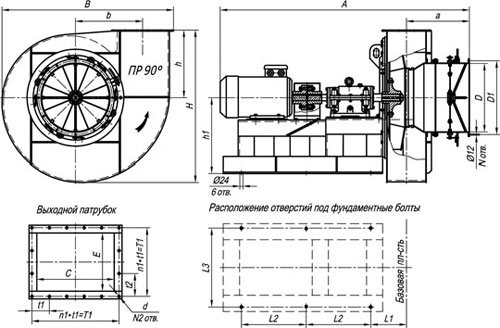

Корпус радиального вентилятора

Корпус вентилятора изготовлен из оцинкованного стального листа. Боковые части и улитка из листовой стали соединены друг с другом при помощи заклепок. На вентиляторах типоразмеров 180 и 200 электродвигатели закреплены при помощи фланцев. Начиная с типоразмера 225, электродвигатели смонтированы на консоли. По запросу устанавливается пластмассовая облицовка.

Подключение к электрической сети радиального вентилятора

Подключение к электрической сети осуществляется с помощью установленной на электродвигателе клеммной коробки, имеющей степень защиты IP 55.

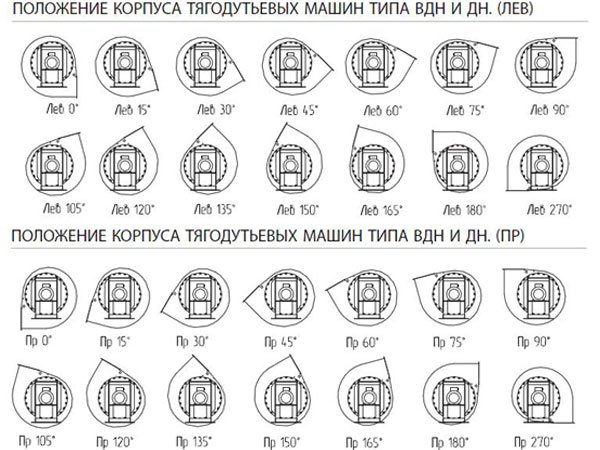

Положение корпуса и направление вращения радиального вентилятора

Положение корпуса и направление вращения рабочих колес соответствуют требованиям Предписания Eurovent 1975 года. При определении направления вращения рабочеro колеса необходимо смотреть на него со стороны привода. При заказе необходимо указывать положение корпуса и направление вращения рабочего колеса.

Правого вращения

Левого вращения

Рабочее колесо радиального вентилятора

Рабочие колеса типовых рядов ERND и ERNE имеют загнутые вперед лопасти и изготовлены из оцинкованного стального листа. Входные устройства из пластмассы крепятся к корпусу с помощью винтов.

Рабочие колеса типового ряда EHND с десятью загнутыми назад лопатками изготовлены полностью из алюминия. Входные устройства из оцинкованного стального листа крепятся к корпусу с помощью винтов.

Рабочие колеса для машин повышенной точности сбалансированы статически и динамически по двум плоскостям в соответствии с классом качества G2,5 по DIN ISO 1940.

Рабочие параметры электродвигателей

Применяются стандартные электродвигатели с фланцами или с лапами, со степенью защиты IP54, класс электроизоляции В, допустимая окружающая температура от -30 до +40 ° С. Исполнение электродвигателей выбирается нами, поэтому мы можем учитывать пожелания заказчика.

Напряжение - по запросу

Частота - по запросу

Окружающая температура до +60 ° С - по запросу
Электродвигатели с переключаемым числом полюсов - по запросу
Электродвигатели, управляемые напряжением, - по запросу
Приводные электродвигатели взрывозащищенного исполнения - по запросу

Характеристики производительности по воздуху радиального вентилятора

Характеристики D pt = f [V] относятся к подаваемой среде с плотностью r = 1,2 кг/м.куб. Они были определены на камерном испытательном стенде со стороны забора воздуха в соответствии с DIN 24163 в монтажном положении В.

Динамическое давление p_d2 и скорость потока с₂, относящиеся к поперечному сечению фланца на выходе вентилятора, а также скорость потока с₁, относящаяся к поперечному сечению фланца на входе вентилятора, рассчитываются по следующим формулам:

V = Производительность по воздуху (м.куб/ч)

r = Плотность воздуха = 1.2 (кг/м.куб

A₁ = Поперечное сечение фланца на входе вентилятора (м.кв)

A₂ = Поперечное сечение фланца на выходе вентилятора (м.кв)

C₁ = Скорость потока на входе вентилятора (м/с)

C₂ = Скорость потока на выходе вентилятора (м/с)

Типоразмер	A₁ [m²]	A₂ [m²]
180	0,0261	0,0258
200	0,0328	0,0320
225	0,0412	0,0400
250	0,0514	0,0514
280	0,0651	0,0650
315	0,0814	0,0812
355	0,1023	0,1021
400	0,1269	0,1265
450	0,1619	0,1585
500	0,2021	0,2003
560	0,2543	0,2542

Уровни шума радиального вентилятора

Определение уровней звуковой мощности производилось по способу, разработанному для каналов, в соответствии с DIN 45635, часть 9.

На характеристиках представлен средневзвешенный уровень звуковой мощности канала со стороны выхода L_WA4 в соответствии с DIN 45635, часть 38.

Имеющий принципиальное значение для расчета глушителей шума уровень звуковой мощности при средних частотах октавных полос определяется следующим образом:

L_Wokt= L_WA4+ L_Wrel [дБ]

Относительный уровень звуковой мощности L_wrel при средних частотах октавных полос

fm [Гц]	63	125	250	500	1000	2000	4000	8000
Типовой ряд ERND и ERNE
L_wrel[дБ]	6	0	-2	-3	-3	-10	-16	-25
Типовой ряд EHND
L_wrel[дБ]	6	2	7	-2	-7	-15	-24	-27

Пример условного обозначения радиального вентилятора

ERND 250-4 RD90
E	С односторонним всасыванием
R	R - радиальный вентилятор с загнутыми вперед лопатками рабочего колеса; H - радиальный вентилятор с загнутыми назад лопатками рабочего колеса
N	Стандартный электродвигатель
D	Е - однофазная сеть; D - трехфазная сеть
250	Диаметр рабочего колеса
4	Число полюсов
RD90	Положение корпуса и направление вращения
