Прямоугольные канальные вентиляторы серии DFB

Регулируемые прямоугольные канальные вентиляторы, обладающие низким уровнем шума, а также высокой производительностью, предназначены для использования в системах вентиляции различных объектов торгового и промышленного назначения. Вентлияторы изготавливаются из стального оцинкованного металла.

В вентиляторах серии DFB реализован принцип "свободного колеса" с использованием рабочих колес с назад загнутыми лопатками. Применение рабочих колес с назад загнутыми лопатками дает экономию электроэнергии примерно в 20%. Кроме того, рабочие колеса с назад загнутыми лопатками имеют высокий КПД и относительно легко переносят перегрузки по расходу воздуха. Рабочие колеса вентиляторов статически и динамически сбалансированы. Применяемые электродвигатели имеют защиту при помощи термоконтакта. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя.

DFB 40-20/4E

  • D(E) - трехфазный (однофазный) электродвигатель
  • 4(6) - количество полюсов электродвигателя
  • 60-30 - размеры соединительного фланца, сечение (см)
  • DFB - типовое обозначение (Duct Fan backward curved impeller)
Обозначение
вентилятора
Max
расход
воздуха,
м3
Max
полное
давление,
Па
Обороты при
max КПД,
мин-1
Напряжение
эл. двигателя, В
Max
электрическая
мощность, кВт
Ток max,
A
Уровень
звука при
max КПД,
ДбА

DFB 40-20/2E

1180

500

2600

220

0,14

0,63

53

DFB 50-25/2E

1560

680

2700

220

0,24

1

55

DFB 50-30/2E

2100

750

2700

220

0,24

1

55

DFB 60-30/4E

2500

315

1310

220

0,15

1,28

53

DFB 60-35/4E

3900

420

1350

220

0,25

1,8

55

DFB 70-40/4E

5170

450

1370

220

0,42

2,85

54

DFB 80-50/4E

7800

600

1420

220

1,1

6,1

56

DFB 90-50/4D

10600

720

1400

380

1,45

3,6

60

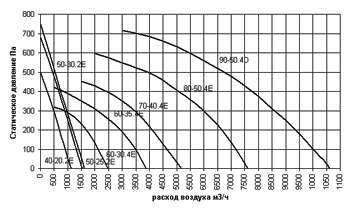

Графики аэродинамических характеристик прямоугольных канальных вентиляторов серии DFВ

Основные геометрические размеры вентиляторов

Обозначение

Размеры в мм

A

B

C

H

E

F

D

L

DFB 40-20/2E

440

420

400

240

220

200

9

450

DFB 50-25/2E

540

520

500

290

270

250

9

490

DFB 50-30/2E

540

520

500

340

320

300

9

490

В Вентехком Вы можете купить канальные вентиляторы по разумной цене. Контактная информация
