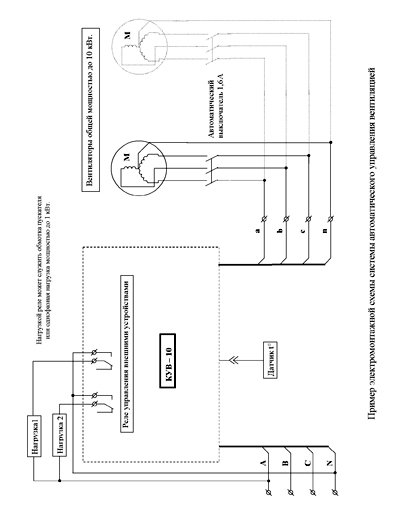

7.Устройство и работа изделия

Пользователь может задать закон изменения вентиляции от температуры (Fu) в соответствии со своими требованиями, минимально допустимую мощность(Pd) для устойчивой работы вентиляторов, градуировку датчика температуры(Cº) и ряд других характеристик.

В повседневной работе контроллер прост и понятен. После монтажа и проведения необходимых настроек, используются только два задаваемых параметра:

1. Начальный уровень вентиляции в процентах от максимальной мощности (уставка «Мощность»).

2. Заданная температура в градусах Цельсия (уставка «Температура»).

Пока температура воздуха не превысит заданную, привод обеспечивает начальный уровень вентиляции. При превышении заданной температуры происходит автоматическое изменение воздухообмена пропорционально росту температуры в соответствии с заданной функцией управления «Fu».

Вывод алфавитно-цифровой информации осуществляется на шестиразрядный светодиодный индикатор. Все управление, задание режимов и просмотр введенных данных выполняется посредством кнопок на панели блока.

7.1 Кнопка включения « Сеть»

Кнопка включения «Сеть» служит для кратковременного или аварийного отключения вентиляторов. При отключении этой кнопкой, система вентиляции находится в режиме ожидания. Индикатор светится желтым цветом. Двигатели вентиляторов остановлены, но вся система находится под напряжением. Проводить электромонтажные работы в таком режиме нельзя. Для этого необходимо отключить питание КУВ-10. При перебоях в подаче электроэнергии, система вентиляции будет оставаться в режиме ожидания. Т.е. самопроизвольное включение КУВ-10 невозможно. Для включения системы необходимо вновь нажать кнопку «Сеть».

7.2 Рабочий режим

При включении КУВ-10 проверяет качество питающей сети и переходит в рабочий режим. На цифровом индикаторе отображается текущая температура в °С и текущая мощность в % (например «21°  32»). Индикатор режима горит зеленым цветом.

При перебоях в подаче электроэнергии, система вентиляции автоматически возвращается в рабочий режим и не требует вмешательства персонала. Т.е. самопроизвольное отключение КУВ-10 невозможно.

7.3 Защита оборудования

При неисправности датчика температуры, КУВ-10 отобразит на дисплее прочерки вместо измеренной температуры «--°  32». Отремонтируйте или замените датчик.

Прибор постоянно контролирует правильность питания вентиляторов. При обрыве нуля, КУВ-10 прекращает линейное регулирование и переходит в режим электронного пускателя (вкл-выкл). При этом на индикатор выводится код ошибки «ЕРР  3». Для устранения этой неисправности надо восстановить цепь и вновь включить прибор.

При наличии тока по двум любым фазам и отсутствии в третьей, прибор приблизительно через 2мин. отключит вентиляторы. На индикаторе отобразится причина отключения «no AbC». Индикатор режима светит красным цветом. В экстренных случаях можно заставить работать вентиляцию еще по 2мин., выключив и снова включив прибор кнопкой «Сеть». При устранении неисправности система  запустится автоматически, вмешательство персонала не требуется.

Пример включения защиты от обрыва фаз:

1. Войти в сервисный режим

2. Кнопкой «Меню» найти переменную «dIF»

3. Кнопкой «Мощность+», либо «Мощность-» включаем защиту «dIF  У» (dIF Yes)

4. Выключаем и снова включаем регулятор.

7.4 Режим настройки.

Программирование уставок мощности и температуры.

Для изменения уставки мощности просто введите новый уровень мощности с помощью кнопок «Мощность +» и «Мощность -». Прибор автоматически перейдет в режим настройки. Индикатор режима мигает зеленым цветом. На цифровом индикаторе вместо текущей мощности отображается значение уставки мощности.

Аналогично производится ввод новой уставки температуры кнопками «Температура +» и «Температура -». На цифровом индикаторе вместо текущей температуры отображается значение уставки температуры.

Запоминание введенных данных происходит автоматически. Примерно через 30 сек. после последнего нажатия на кнопки, КУВ-10 вернется в рабочий режим. Цифровой индикатор будет отображать текущие температуру и мощность. Индикатор горит зеленым цветом.

8. Сервисный режим. Описание переменных.

Часть редко используемых настроек КУВ-10 объединены в один режим – сервисный режим. Пользоваться им рекомендуется подготовленному персоналу. Случайный вход в этот режим исключен.

Сервисный режим позволяет:

1. Скорректировать показания датчика температуры        (переменная «С°»).

2. Задать минимально-допустимую мощность                      (переменная «Pd»).

3. Вкл/откл. защиту двигателей от обрыва фазы                  (переменная «dIF»).

4. Вкл./откл. стартовый режим                                                   (переменная «on»).

5. Задать функцию управления вентиляцией                         (переменная «Fu»).

6. Задать режимы работы двух реле                                        (переменные «РЕ1»…«РЕ2»)

7. Задать условия оповещения об аварии:

-Набор условий А                                                                     (набор переменных «FILE A»)

-Набор условий b                                                                      (набор переменных «FILE b»)

Для входа в сервисный режим работы включите прибор кнопкой «Сеть» с предварительно нажатой кнопкой «Меню». Индикатор режима мигает красным цветом.

При последовательных нажатиях на кнопку «Меню» происходит циклическое переключение девяти экранов информации сервисного режима:

Нажатие «Меню»            Вид экрана                                         Информация

1                             «Сº   0.0»                             Коррекция датчика температуры

2                             «Pd   35»                              Минимально-допустимамощность

3                             «dIF   n»                               Защита двигателей откл.

4                             «Оn     n»                              Стартовый режим откл.

5                             «Fu     3»                              Функция управления вентиляцией

6                              «РЕ1     0»                           Первое реле управления откл.

7                             «РЕ2     0»                           Второе реле управления откл.

8                             «FILE A»                            Набор условий для режима аварии А

9                             «FILE b»                             Набор условий для режима аварии b

1        снова          «Cº   0.0»                             Коррекция датчика температуры

-----------------------------------------------------------------------------------------------------------------

Для просмотра и корректировки наборов переменных «FILE A» или «FILE b» нужно выбрать одну из этих переменных и одновременно нажать кнопки «Температура+» и «Температура-». При последовательных нажатиях на кнопку «Меню», происходит однократное переключение шести экранов информации подменю сервисного режима:

Нажатие «Меню»            Вид экрана                                         Информация

1                             «PuL   n»                             Пульсирующий режим реле (У/n)

            2                             «nEG  n»                             Негативный режим (У/n)

            3                             «EP    n»                               Сообщать об останове двигателей (У/n)

4                              «uCº    0»                              Сообщать о превышении tº на 0…9º

5                              «dCº    0»                              Сообщать о понижении tº  на 0…9º

6                             «ЕCº      n»                           Сообщать об обрыве датчика tº

7          Возврат             «FILE A»                         Набор условий для режима аварии А

-----------------------------------------------------------------------------------------------------------------

Значения переменных задают кнопками «Мощность+» и «Мощность-». Запоминание происходит автоматически. Для выхода из режима выключите и снова включите прибор кнопкой «Сеть».

8.1 Описание переменных

-----------------------------------------------------------------------------------------------------------------

Имя                Заводское значение       Числовой диапазон      Вид на экране

Cº                                    0                             -9.5…+9.5                            «Сº  0.0»

Pd                                    20                           0…99                                    «Pd  35»

dIF                                  n                             Y/n                                        «dIF  n»

Оn                                   n                             Y/n                                        «on    n»

Fu                                    3                             -9...+9                                    «Fu   3»

РЕ1                                 0                             -9…+9,А,b                           «РЕ1  0»

РЕ2                                 0                             -9…+9,А,b                           «РЕ2  0»

-----------------------------------------------------------------------------------------------------------------

Переменные подменю «FILE A» и «FILE B»

Имя                Заводское значение       Числовой диапазон      Вид на экране

PuL                                 n                                             Y/n                         «PuL  n»

nEG                                n                                             Y/n                         «nEG  n»

ЕР                                   Y                                             Y/n                         «ЕР    У»

uCº                                  0                                             0…9                      «uCº   0»

dCº                                  0                                             0…9                      «dCº   0»

ЕCº                                 Y                                             Y/n                         «ЕCº  У»

-----------------------------------------------------------------------------------------------------------------

8.1.1 Коррекция датчика температуры «Сº».

Переменная  «Сº» (Correctionº) используется для градуировки датчика температуры. Например, показания образцового термометра 22.5°С, а КУВ-10 показывает 24.0°С. Показания регулятора надо уменьшить на 1.5°С. Для этого:

1. Включив прибор кнопкой «Сеть» с нажатой кнопкой «Меню» входим в сервисный режим.

2. Выбираем экран коррекции датчика температуры кнопкой «Меню». Допустим, прежняя величина коррекции составляла +1ºС, т.е. на экране видим «Сº  1.0»

3. Новое значение будет равно –0.5°С. Вводим новое значение кнопкой «Мощность-». На экране должно быть «Сº -0.5°».

4. Выключаем и снова включаем регулятор. Теперь показания обоих приборов равны.

8.1.2 Минимально допустимая мощность «Pd».

Вентиляторы разных типов начинают уверенно вращаться при определенной подводимой  мощности. Эту мощность нужно занести в переменную «Pd» (Power down). Тогда в процессе работы, на вентиляторы не поступит мощность ниже допустимой. Пример:   1. Входим в сервисный режим как описано выше, находим переменную «Pd»

2. Кнопками «Мощность+» и «Мощность-» задаем «Pd  0»

3. Выключаем и снова включаем регулятор.

4. Регулируя мощность, выясняем, что Ваши вентиляторы начинают уверенно работать при подводимой мощности например 12%.

5. Снова входим в сервисный режим , задаем «Pd  12» и выполняем пункт 3.

Теперь Ваши вентиляторы будут регулироваться в диапазоне 12...100% мощности.

8.1.3 Включение стартового режима «Оn  У»

При старении, вращение двигателей вентиляторов может быть затрудненным, особенно в зимний период. Для раскрутки и разогрева подшипников таких двигателей можно включить стартовый режим. Тогда, при каждом включении, КУВ-10 будет подавать 100% мощность в течении приблизительно 5сек.. Затем включается обычный режим регулирования. Во время раскрутки индикатор отобразит «On  У». Индикатор режима мигает зеленым цветом. Пример включения стартового режима:

1. Войти в сервисный режим

2. Кнопкой «Меню» найти переменную «Оn»

3. Кнопками «Мощность+-» включаем стартовый режим «Оn  У» (on Yes)

4. Выключаем и снова включаем регулятор.

8.1.4 Функция управления вентиляцией «Fu»

С помощью этой функции можно задать поведение системы вентиляции, удовлетворяющее любым технологическим требованиям. Функция определяет на сколько изменяется мощность вентиляции при повышении температуры на каждые 0.5ºС.

Например, Fu=3 означает, что при повышении температуры на каждые 0.5ºС от заданной, мощность вентиляции будет возрастать на 3%. (Соответственно при повышении температуры на 2ºС, мощность вентиляции возрастет на 12%.)

При Fu=0 зависимость вентиляции от температуры отсутствует, вентиляцией можно управлять вручную кнопками «Мощность+» и «Мощность-».

При отрицательных значениях Fu,  контроллер может управлять системами отопления на основе калориферов.

Пример1: Вы имеете таблицу зависимости воздухообмена от температуры согласно зоотехническим требованиям. Расчитываете Fu в соответствии с таблицей.

Пример2: Ваша система слишком резко реагирует на повышение температуры. Смотрим в сервисном режиме установлено «Fu  5». Уменьшая это значение, получаем желаемое поведение системы вентиляции.

8.1.5 Управляющие реле

КУВ-10 имеет два независимых реле, которые могут использоваться для управления различными внешними устройствами (вентиляторами, нагревателями или устройствами оповещения). Для доступа к реле снимите крышку прибора. Для настройки режима работы реле служат переменные РЕ1…РЕ2. Если переменная равна 0, соответствующее реле отключено.

Для управления дополнительной группой вентиляторов установите значение соответствующей переменной РЕ в диапазоне 1…9. Тогда при повышении температуры на заданное вами число градусов, включится выбранное реле. Отключение реле произойдет когда температура сравняется с заданной.

Для управления нагревателем установите значение соответствующей переменной РЕ в диапазоне -9…-1. Тогда при понижении температуры на заданное вами число градусов, включится выбранное реле. Отключение реле произойдет когда температура сравняется с заданной.

Для управления устройством оповещения установите значение соответствующей переменной РЕ равным А или b. Тогда выбранное вами реле включится при совпадении хотя бы одного условия из соответствующего набора А или b (FILE A или FILE b).

Пример настройки реле для оповещения об аварии. Допустим надо настроить реле №2 на оповещение об аварийной остановке двигателей, о понижении температуры на 5º относительно заданной, об обрыве датчика температуры.

Используем набор условий A («FILE A»).

1. Войти в сервисный режим

2. Кнопкой «Меню» найти переменную «PE2»

3. Кнопкой «Мощность+», либо «Мощность-» задать «РЕ2  А»

4. Кнопкой «Меню» найти     набор условий для аварийного режима А «FILE A»

5. Для корректировки набора переменных «FILE A»одновременно нажать кнопки «Температура+» и «Температура-».

6. С помощью кнопок «Меню», «Мощность+»и «Мощность-» задать значения переменных «PuL   n»- пульсирующий режим реле отключен, «nEG  n»- негативный режим отключен, «EP    У» - сообщать об остановке двигателей, «uCº    0»- сообщать о превышении tº -отключен, «dCº    5»- сообщать о понижении tº  на 5º, «ЕCº  У»- сообщать о неисправности датчика температуры.

7. Выключить и снова включить регулятор кнопкой.

9. Режим «ТЕСТ»

Служит для проверки работы всех подключенных через реле внешних устройств. Для запуска режима одновременно нажмите и удерживайте кнопки «Меню» и «Температура-». В режиме «ТЕСТ» происходит последовательное, по 6 сек включение всех реле, независимо от значения их переменных. На индикаторе отображается «tESt». Затем прибор возвращается в рабочий режим. Во время прохождения теста прибор не прекращает измерение температуры и работу вентиляции.

10. Свидетельство о приемке

11. Гарантии изготовителя

11.1 Изготовитель гарантирует соответствие прибора техническим условиям при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

11.2 Гарантийный срок – 6 месяцев с момента продажи прибора.

12. Правила хранения

Приборы хранить в помещении при температуре от -40°С до +60°С и относительной влажности воздуха не более 90% при 35°С.

13. Транспортирование

Транспортирование допускается всеми видами закрытого транспорта.

Особенности работы симисторных регуляторов мощности асинхронных двигателей.

1. Зачем нужен нулевой провод

При типовом включении трёхфазного двигателя соединённом звездой, при симметричной нагрузке, ток по нулевому проводу не течёт. В этом случае часто применяют схему включения электродвигателей без нулевого провода (Рис.1)

                                                                                  Рис.1

Для регулирования мощности асинхронных двигателей с помощью симисторных регуляторов, обычно используется фазовый метод регулирования (иногда в сочетании с другими алгоритмами). В этом случае возникает ситуация, когда при больших углах отсечки, межфазные токи отсутствуют. Это наглядно демонстрирует рисунок 2. В нижней части рисунка показана ситуация когда при включённом симисторе любой одной фазы, обе других оказываются выключенными. Другими словами включение фаз не перекрывается по времени и межфазного тока нет.

                                                                                  Рис.2

Поэтому все симисторные регуляторы для нормальной работы требуют подключения двигателей с нулевым проводом (Рис. 3)

                                                                                  Рис.3

 В этом случае при больших углах отсечки, ток от каждой из включённых фаз протекает по нулевому проводу.

Контроллеры управления вентиляцией линейки КУВ для правильной работы и защиты оборудования анализируют ток в нулевом проводе. Результаты такого анализа позволяют выявить три возможных ситуации:

1 – нормальный режим, (в нулевом проводе присутствуют токи от коммутации всех трёх фаз)

2 – обрыв фазы (отсутствие токов от одной или двух фаз)

3 – отсутствие нулевого провода (полное отсутствие токов нагрузки в нулевом проводе)

При очень малой мощности нагрузки защита работать не сможет. Если суммарная мощность подключённых двигателей менее 2% от максимальной мощности (менее 200 Вт.), отключите защиту.

2. Скольжение

Характерной особенностью асинхронного двигателя является несинхронное (асинхронное) вращение его ротора с магнитным полем статора. Поэтому такой двигатель и назвали – асинхронный.

Отставание частоты вращения ротора от частоты вращения магнитного поля статора называют скольжением. В общем случае, чем меньше мощность двигателя, тем выше его скольжение. Кроме этого, существуют и специальные электродвигатели с повышенным скольжением.

Для работы с симисторными регуляторами мощности подходят асинхронные двигатели с повышенным скольжением. Это почти все двигатели мощностью до 0.37 кВт включительно. Они допускают большой диапазон регулирования мощности. Он показан зелёной и желтой стрелками на Рис. 4. Более мощные двигатели будут иметь более узкий диапазон регулирования мощности (зелёная стрелка на Рис. 4) и повышенный нагрев. Применять такие двигатели нежелательно.

Рис. 4

3. Как регулируется мощность

Механически нагруженный электродвигатель совершает работу и отдаёт механическую мощность. Для совершения этой работы он потребляет от сети электрическую мощность.

При искусственном ограничении потребляемой электрической мощности, падает отдаваемая механическая мощность и уменьшаются обороты двигателя. Двигатель при этом начинает работать на участке повышенного скольжения Рис.4. Соответственно, при отсутствии механической нагрузки регулирования мощности не будет.

Существует предел уменьшения подаваемой электрической мощности, ниже которого скольжение становится недопустимо большим и растёт нагрев двигателя. Этот запрещённый диапазон показан красной стрелкой на Рис.4. Минимально-допустимая мощность, подаваемая на двигатели зависит от типа применяемых двигателей и характера их нагрузки. Она должна определяться при монтаже системы управления путём длительных тестовых прогонов с контролированием температуры двигателей. Найденное значение минимально допустимой мощности заносится в контроллер КУВ. Это гарантирует, что двигатели никогда не будут работать на опасном участке с недопустимо большим скольжением.
