22 апреля 2012 года  Обновление линейки регуляторов МРВТ МРВТ-5

Обновление линейки регуляторов МРВТ.



С января 2012 года начат выпуск нового микропроцессорного регулятора влажности и температуры МРВТ-5. Этот регулятор разработан для замены регуляторов МРВТ-1 и МРВТ-2, выпуск которых постепенно будет сокращаться. Применение этих регуляторов в новых проектах мы не рекомендуем. Техническая поддержка старых регуляторов МРВТ-1 и МРВТ-2 будет продолжаться, пока в этом будет потребность пользователей.

По своим возможностям регулятор МРВТ-5 полностью заменяет МРВТ-1, МРВТ-2 и превосходит их по важным техническим характеристикам.



Сравнительные характеристики регуляторов МРВТ





Параметры

МРВТ-1

МРВТ-2

МРВТ-5

Класс защиты по CEI 529

IP40

IP40

IP55

Питание, В

220 ± 10%

220 ± 10%

220 ± 10%

Потребляемая мощность, не более, Вт

5

5

5

Выход реле, А

5

5

5

Диапазон задания влажности, %

5…99

5…99

5…99

Дискретность задания влажности, %

1

1

1

Точность поддержания влажности, %

± 3

± 3

± 3

Диапазон измерения температуры,°С

-37…+89

-37…+89

-37…+95

Диапазон задания температуры,°С

-35…64

-35…64

-35…64

Дискретность задания температуры,°С

0.5

0.5

0.5

Точность поддержания температуры,°С

± 1

± 1

± 1

Управляющие реле, шт

2

4

4

Программное переназначение реле

нет

нет

есть

Сигнал об аварии

нет

нет

есть



Рекомендации по практическому применению МРВТ-5



При замене регулятора МРВТ-1 на МРВТ-5, у пользователя появляются два свободных программируемых реле. Эти реле могут быть применены для организации дополнительных каналов регулирования (вторая ступень нагрева и т.д.) или для вывода сигнала об аварии (выхода регулируемых величин за допустимые пределы.

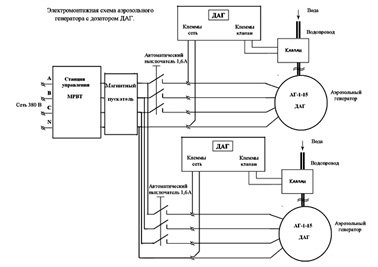

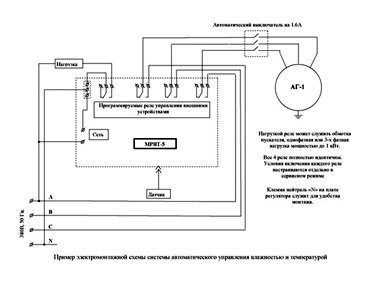

Трёхфазная нагрузка подключается через пускатель, по типовой схеме.



В случае замены регулятора МРВТ-2 на МРВТ-5, управлявшее температурой реле может быть перепрограммировано для других целей.





Улучшенное качество по прежней цене



            Регуляторы МРВТ-1 и МРВТ-2 выпускались около 10 лет и за это время показали себя как эффективные и надёжные приборы. Поэтому новый прибор разрабатывался на их основе и вобрал в себя все достоинства прежних регуляторов.

            В приборе МРВТ-5 применён SMD монтаж, установлен новый, более эффективный процессор. Новый корпус регулятора имеет класс защиты IP56.  Применён герметичный трансформатор питания.

            За счёт использования новых материалов и технологий, цена нового прибора существенно не изменилась.



Микропроцессорный регулятор

влажности и температуры

МРВТ-5



Техническое описание

и инструкция по эксплуатации

1.Введение

Настоящее техническое описание и инструкция по эксплуатации предназначены для изучения микропроцессорного регулятора влажности и температуры, содержит описание устройства, принцип действия, порядок включения в работу, технические характеристики и другие сведения, необходимые для правильной эксплуатации устройства. Надежность и долговечность устройства обеспечивается не только его качеством, но и правильной и грамотной эксплуатацией, поэтому соблюдение всех указаний, изложенных в данном документе, обязательно.



2.Назначение

Микропроцессорный регулятор влажности и температуры предназначен для измерения и автоматического поддержания заданных пользователем уровней влажности и температуры в производственных помещениях, не содержащих паров и агрессивных газов, в концентрациях, разрушающих металл и изоляцию. Регулятор предназначен для работы с увлажнителями марки АГ1-15 (аэрозольный генератор).

Прибор имеет 4 программируемых реле, которые могут быть настроены пользователем для управления процессами увлажнения, осушения, нагревания, охлаждения и оповещения о различных отклонениях в работе. Все настройки прибора могут быть легко изменены пользователем и хранятся при отключенном питании неограниченное время.

Прибор  предназначен для работы в условиях:

Температура воздуха при эксплуатации от 0 до + 45° С;



3.Технические характеристики

Напряжение питания, В                                                                  220 ± 10%

Номинальная частота силовой сети, Гц.                                    50

Потребляемая мощность не более, Вт.                                       3

Нагрузочная способность выходов                                             5A, (реле)

Диапазон измерения влажности, %                                             0…99

Диапазон задания влажности, %                                                  3…97

Дискретность задания влажности, %                                          1

Точность поддержания влажности, %                                        ± 3

Дрейф характеристики датчика влажности                               не более 2%  за 5 лет

Диапазон измерения температуры,°С                                        -37…+95

Дискретность измерения температуры, °С                               0.5

Диапазон задания температуры,°С                                             -35+64

Дискретность задания температуры,°С                                      0.5

Точность поддержания температуры,°С                                   ± 1

Количество программируемых реле, шт                                   4

Степень защиты прибора                                                               IP56

Габариты, мм.                                                                                  205х180х90

Масса не более, Кг.                                                                         1



4.Состав изделия

Электронный блок                                                                                                          1 шт.

Совмещенный датчик влажности и температуры                   1 шт.

Настоящее техническое описание                                                                              1 шт.

5.Монтаж регулятора

5.1 Открыть крышку прибора. Регулятор  надежно закрепить на стене.

5.2 Подключите цепи питания, цепи управления нагревателем и увлажнителем к выбранным вами реле через клеммники. Закройте крышку прибора.

5.3 Подключите разъем датчика к регулятору, а сам датчик закрепите в зоне измерения температуры и влажности.

5.4 Подайте питание на регулятор, произведите настройку и установите уровни влажности и температуры, которые должен поддерживать регулятор.

Монтаж окончен.



6.Устройство и работа изделия

Микропроцессорный регулятор постоянно измеряет текущие значения влажности и температуры в зоне расположения датчика и поддерживает их на заданном уровне, управляя работой увлажнителей и нагревателей с помощью программируемых реле.

Информация о заданной влажности, заданной температуре и других настройках блока сохраняется в энергонезависимой памяти. Имеется возможность просмотра и изменения всех настроек прибора. Вывод алфавитно-цифровой информации осуществляется на шестиразрядный светодиодный индикатор. Все управление, задание режимов и просмотр введенных данных выполняется посредством кнопок на панели регулятора.





6.1 Рабочий режим

При подаче питания прибор автоматически переходит в рабочий режим - режим поддержания заданной влажности и температуры. На цифровой индикатор с интервалом около 7 сек. попеременно выводится текущая влажность в процентах (например «47 HG» т.е. 47% ), и текущая температура в °С (например « 21.5°С»). Если текущая влажность не достигла заданной, увлажнитель включен. При достижении заданной влажности, увлажнитель отключается. При последующем понижении влажности снова включится увлажнение. Если текущая температура не достигла заданной, нагреватель включен. При достижении заданной температуры нагреватель отключается. При последующем понижении температуры снова включится нагреватель.

Регулятор также может быть настроен для использования в режиме осушения и охлаждения.



6.2 Показания дисплея. Режим настройки

При последовательных нажатиях на кнопку «ввод» происходит циклическое переключение четырех экранов информации:



Нажатие «ввод»                                Вид экрана                                          Информация

               1                                             « 21.5°С»                            Текущая температура

               2                                             « 22.0u°»                             Заданная температура

               3                                             « 47 HG»                              Текущая влажность

               4                                             « 48 uH»                              Заданная влажность

               5 (1)                снова             « 21.5°С»                            Текущая температура



При этом регулятор приостанавливает автоматическое переключение экранов. Это режим настройки пределов регулирования температуры и влажности  (уставок u° и uH).

Если Вы хотите изменить уставку (например заданную влажность);

- выберите кнопкой «ввод» экран заданной влажности (« .. .. uH»)

- установите новое значение при помощи кнопок «-» и «+».



Изменение уставки температуры производится аналогично.

Вновь введенные значения уставок автоматически записываются в память и будут использоваться в дальнейшем. Выход из режима настроек происходит автоматически. Приблизительно через полминуты после последнего нажатия на кнопки, регулятор вернется в рабочий режим и продолжит автоматическую смену экранов текущей влажности и текущей температуры.



6.3 Сервисный режим. Описание переменных

Часть настроек микропроцессорного регулятора сильно влияет на качество его работы. Как правило, нет необходимости изменять их при повседневной работе регулятора. Поэтому такие настройки объединены в один режим – сервисный режим работы регулятора. Пользоваться им рекомендуется подготовленному персоналу. Случайный вход в этот режим исключен.

Сервисный режим позволяет:      1. Скорректировать показания датчика влажности.

2. Скорректировать показания датчика температуры.

3. Задать условия срабатывания каждого  реле.



Для входа в сервисный режим работы регулятора нужно нажать кнопку «-» вместе с кнопкой «ввод».

При последовательных нажатиях на кнопку «ввод» происходит циклическое переключение 18 экранов информации сервисного режима.



Нажатие «ввод»                 Вид экрана                          Информация

1                             «hC                   Коррекция датчика влажности

2                             «tC  0.0»               Коррекция датчика температуры

3                             « Рul1 n»              Пульсирующий режим работы реле 1 (У/n)

4                             « Рul2 n»              Пульсирующий режим работы реле 2 (У/n)

5                             « Рul3 n»              Пульсирующий режим работы реле 3 (У/n)

6                             « Рul4 n»              Пульсирующий режим работы реле 4 (У/n)

7                             « neG1 n»             Негативный режим работы реле 1 (У/n)

8                             « neG2 n»             Негативный режим работы реле 2 (У/n)

9                             « neG3 n»             Негативный режим работы реле 3 (У/n)

10                           « neG4 n»             Негативный режим работы реле 4 (У/n)

11                           «dº1  -1.0»            Включить реле1 при отклонении tº (±9.5º)

12                           «dº2  0.0»             Включить реле2 при отклонении tº (±9.5º)

13                           «dº3  0.0»             Включить реле3 при отклонении tº (±9.5º)

14                           «dº4  0.0»             Включить реле4 при отклонении tº (±9.5º)

15                           «dh1  00»             Вкл. реле1 при отклонении влажности (±30%)

16                           «dh2 -02»             Вкл. реле2 при отклонении влажности (±30%)

17                           «dh3 -02»             Вкл. Реле3 при отклонении влажности (±30%)

18                           «dh4 -02»             Вкл. Реле4 при отклонении влажности (±30%)

19 (1)      снова     «hC  00»               Коррекция датчика влажности

Значения переменных задают кнопками «+» и «-». Запоминание происходит автоматически. Для выхода из режима выключите и снова включите прибор кнопкой «Сеть».  В этой таблице приведены заводские значения переменных сервисного режима.

6.4 Переменные градуировки датчиков

Переменная «hС» используется для градуировки датчика влажности. Например, показания образцового измерителя влажности 41%, а регулятор показывает « 39 HG». Показания регулятора надо увеличить на 2%. Для этого:

1. Нажав кнопку «-» вместе с кнопкой «ввод», входим в сервисный режим.

      2. Выбираем экран коррекции датчика влажности (кнопкой «ввод»). Допустим прежняя величина коррекции составляла –1%, т. е. на экране видим «hС -01»

3. Новое значение будет равно +1%. Вводим новое значение (кнопкой «+»). На экране должно быть «hС 01».

4. Выключаем и снова включаем регулятор кнопкой «Сеть». Теперь показания обоих приборов равны.



Переменная  «tС»  используется для градуировки датчика температуры. Например, показания образцового термометра 22.5°С, а регулятор показывает « 24.0°С». Показания регулятора надо уменьшить на 1.5°С. Для этого:

1. Нажав кнопку «-» вместе с кнопкой «ввод», входим в сервисный режим.

2. Выбираем экран коррекции датчика температуры (кнопкой «ввод»). Допустим прежняя величина коррекции составляла +1°С, т. е. на экране видим «tС  1.0»

3. Новое значение будет равно –0.5°С. Вводим новое значение (кнопкой «-»). На экране должно быть «tС -0.5».

4. Выключаем и снова включаем регулятор. Теперь показания обоих приборов равны.



6.5 Переменные условий работы реле

Эти переменные имеют индекс соответствующего реле. Например, переменные dh3, dº3, PuL3 и nEG3 описывают работу реле №3.



Переменная dh управляет включением реле при отклонении влажности от заданного уровня (от уставки). Примеры

1. Для управления увлажнителем ставим dh2, dh3 и dh4   -02. Тогда при понижении влажности на 2 % одновременно включатся 3реле (реле2, 3 и 4). Выключение произойдет когда влажность сравняется с заданной. Через эти реле можно включить трёхфазные увлажнители АГ1-15.

2. Для оповещения о чрезмерно низкой влажности ставим dh1 -17. Тогда при понижении влажности на 17% включится реле1 и подаст сигнал аварии о низкой влажности. Сигнал выключится когда влажность достигнет заданного уровня (уставки)

3. Для оповещения о чрезмерно высокой влажности ставим dh1  10. Тогда при повышении влажности  на 10% выше заданной, сработает реле1.

Подключив через реле вентиляторы и задав dh   3…7, можно управлять процессом осушения.

Переменная dº управляет включением реле при отклонении температуры от заданного уровня (от уставки).

 Примеры



1. Для управления нагревателем ставим d°1 -1.0. Тогда при понижении температуры на 1° включится нагрев (реле1). Выключение произойдет когда температура сравняется с заданной.

2. Для оповещения о чрезмерно низкой температуре ставим d°2 -8.0. Тогда при понижении температуры на 8°С включится реле2 и подаст сигнал аварии о низкой температуре. Сигнал выключится когда температура достигнет заданного уровня (уставки).

3. Для оповещения о чрезмерно высокой температуре ставим d°3  8.0. Тогда при повышении температуры  на 8°С выше заданной, сработает реле3.

Подключив через реле вентиляторы и задав d°  1.0…5.0, можно управлять процессом охлаждения.



Переменная PuL позволяет задать пульсирующий режим работы реле. Для включения режима присвойте значение У (Yes)



Переменная nEG позволяет задать негативный или инверсный режим работы реле. Для включения режима присвойте значение У (Yes).
