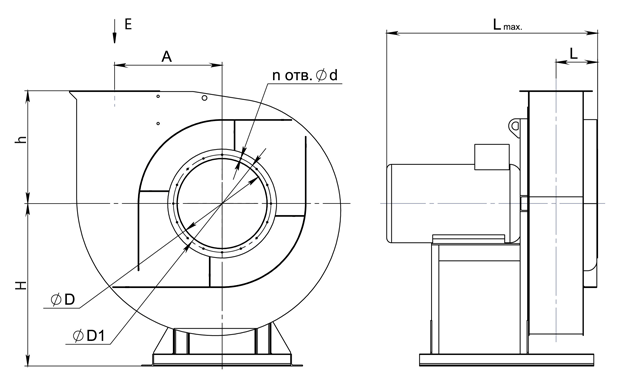

Габаритные и присоединительные размеры вентиляторов ВЦ 6-20 №8 исп-1

Типоразмер вентилятора А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм
№8 480 320 430 320 240 370 100 370 292 731 1074 181 212 -



Типоразмер вентилятора L3, мм S, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм n отв., шт n1отв., шт n2отв., шт n3отв., шт n4отв., шт
№8 420 556 13 13 20 92,5 100 505 12 14 1 4 4



Размеры, зависящие от положения корпуса вентиляторов ВЦ 6-20-8 исп-1

Типоразмер вентилятора ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
№8 1240 550 1236 510 1150 525 1580 845 1105 600 690 1421



Типоразмер вентилятора ПР135°/ЛЕВ135° ПР270°/ЛЕВ270° ПР315°/ЛЕВ315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
№8 1420 575 1356 625 1105 505 1281 550 1420 845 1256 525
