 Вентиляторы осевые канальные серии ВОК разгонные (аналог VRE, ACF"Termotecnica Pericoli", Multifan, ВО-06-300, ВО-12-303, ВО-14-320)

Целая гамма осевых канальных (разгонных) вентиляторов применяется для приточной и вытяжной вентиляции промышленных, сельскохозяйственных и административных помещений.

Вентиляторы используются в системах, где необходимо большое количество воздуха при наличии малых и средних аэродинамических сопротивлений. Цилиндрический корпус изготовлен из оцинкованной стали с фланцами с обеих сторон. Отверстия для крепления позволяют производить монтаж к круглым воздуховодам. Вентиляторы могут комплектоваться основанием для монтажа на плоских поверхностях и защитной решеткой со стороны рабочего колеса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип вентилятора

Подача воздуха,

Уровень шума,

Мощность электро-двигателя,

Питание

Частота вращения

Степень защиты

Масса,

м3/ч

дБ

Вт

кг

ВОК-1,5

200/300

52

5/18

~220В,50Гц

1500/2600

IP 42

1,5

ВОК-1,8

300/400

52

5/18

~220В,50Гц

1500/2600

IP 42

2

ВОК-2,0

450/650

55

10/18

~220В,50Гц

1500/2600

IP 42

2,5

ВОК-200Р

745

52

63

~220В,50Гц

2550

IP 42

3

ВОК-2,3

600/800

60

10/18

~220В,50Гц

1500/2600

IP 42

2,5

ВОК-2,5

950/1600

60

16/18

~220В,50Гц

1500/2600

IP 42

3,2

ВОК-250Р

1100/1500

60

104

~220В,50Гц

1500/2550

IP 42

4

ВОК-3,0

1600

58

34

~220В,50Гц

1500

IP 42

5,5

ВОК-3,15 new

2600

62

34

~220В,50Гц

1500

IP 42

6

ВОК-300 Р

2500

61

136

~220В,50Гц

2550

IP 42

6

ВОК-350 Р

3250

65

150

~220В,50Гц

1500

IP 42

7

ВОК-3,5 new

3000

64

34

~220В,50Гц

1500

IP 42

7

ВОК-400 Р

4500

69

210

~220В,50Гц

1500

IP 42

8

ВОК-450 Р

5700

65

280

~220В,50Гц

1500

IP 42

8,5

ВОК-500 Р

8500

70

300

~220В,50Гц

1500

IP 42

13

ВОК-560 Р new

8500

75

550

~220В,50Гц

1500

IP 42

24

ВОК-630 P

11000

70

400

~220В,50Гц

1400

IP 42

28

ВОК-3,0

2000

60

60/90

~380В,50Гц

1500

IP 54

8

ВОК-2,5

950

60

60/90

~380В,50Гц

1500

IP 54

8

ВОК-3,15

2600

62

60/90

~380В,50Гц

1500

IP 54

9

ВОК-3,5 new

3000

64

60/90

~380В,50Гц

1500

IP 54

9

ВОК-4,0 new

5200

54

250

~380В,50Гц

1500

IP 54

12,5

ВОК-4,5

5700

66

250

~380В,50Гц

1500

IP 54

12

ВОК-5,0

6700

75

370

~380В,50Гц

1000

IP 55

24

ВОК-5,0 ПП

9000

80

750

~380В,50Гц

1500

IP 54

25

ВОК-5,6-1

8000

75

370

~380В,50Гц

1000

IP 55

26

ВОК-5,6-1

8500

80

750

~380В,50Гц

1000

IP 54

26

ВОК-5,6-2 ПП

10500

80

1100

~380В,50Гц

1500

IP 54

26

ВОК-5,6-2 ПП

10500

80

750

~380В,50Гц

1500

IP 54

26

ВОК-6,3

9500

75

370

~380В,50Гц

1000

IP 55

28

ВОК-6,3

9500

77

750

~380В,50Гц

1000

IP 54

32

ВОК-6,3

9700

77

1100

~380В,50Гц

1000

IP 54

34

ВОК-6,3

11500

81

1100

~380В,50Гц

1500

IP 54

34

ВОК-6,3

11500

81

1500

~380В,50Гц

1500

IP 54

35

ВОК-6,3-8 лопаток

13200

82

1500

~380В,50Гц

1500

IP 54

37

ВОК-7,1

11000

77

370

~380В,50Гц

1000

IP 55

32

ВОК-7,1-ПП

12000

80

1100

~380В,50Гц

1000

IP 54

34

ВОК-8,0

20000

82

1100

~380В,50Гц

1000

IP 54

44

ВОК-8,0

20000

82

750

~380В,50Гц

1000

IP 54

42

ВОК-10,0

36000

82

3000

~380В,50Гц

1000

IP 54

62



ГАБАРТНЫЕ РАЗМЕРЫ, ММ

Тип Вентилятора
A
B
C
ВОК-1,5
206
166
150
ВОК-1,8

228

185

150

ВОК-2,0
250
210
160
ВОК-2,3
280
240
160
ВОК-2,5
304
260
160/290
ВОК-3,0
353
310
160/290
ВОК-3,15

362

325

160/290

ВОК-3,5

390

350

160/290

ВОК-4,0
444
405
290/310
ВОК-4,5

495

455

290/310

ВОК-5,0

555

515

355

ВОК-5,6
615
575
355
ВОК-6,3

685

645

415

ВОК-7,1
770
730
355
ВОК-8,0
860
820
500

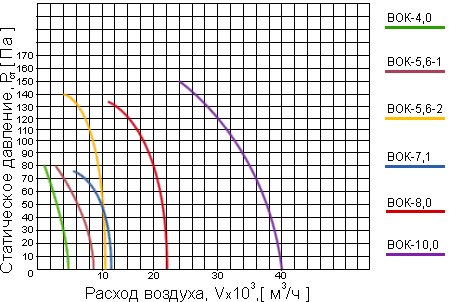

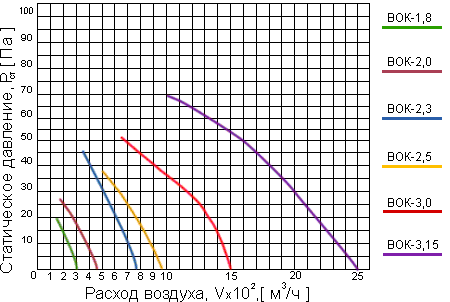

РАБОЧИЕ ХАРАКТЕРИСТИКИ



РЕГУЛЯТОРЫ СКОРОСТИ

Однофазные симисторные регуляторы скорости серии VSR

- поверхностный монтаж или на DIN-рейку.

- предельно допустимый ток: 1А, 1.5А, 2А, 2.5А;

- степень защиты: IP 44;

- встроенный плавкий предохранитель;

- дополнительный нерегулируемый выход 230 В.

- включение вентилятора на полную мощность и плавное уменьшение оборотов.

Подбор регуляторов скорости вращения в зависимости от мощности двигателя.



Регулятор

Мощ. двигателя

Предельно допустимый ток

VSR-10

16-210 Вт

VSR-15

220-320 Вт

1,5А

VSR-25

330-550 Вт

2,5А



Частоный преобразователь НС 0,75кВт-200кВт



 Вентиляторы  по заявке могут комплектоваться реверсивным стартером

CAMS STARTER модели QS5-15N предназначен для прямого и обратного пуска или остановки 3-х фазных асинхронных электродвигателей  и двигателей с внешним ротором с напряжением питания до 500В мощностью до 4кВт, частоте 50-60 Гц.

Реверсирование осуществляется путем переключения фаз питания.

Этот прибор не имеет каких либо защитных приспособлений. Поэтому он должен использоваться в комплекте с другим защитным оборудованием.

При монтаже корпус прибора должен обязательно заземлен.

Для обеспечения надежного контакта между пластинами стартера и во избежании «потери фаз» рукоятку переключения необходимо жестко ориентировать в крайних положениях и в положении «0».
