Область применения

Регулируемые радиальные канальные вентиляторы серии КПH применяются в системах вентиляции и кондиционирования воздуха. Вентиляторы предназначены для перемещения воздуха и других невзрывоопасных газовых смесей. Вентиляторы применяются для непосредственной установки в прямоугольный канал систем вентиляции промышленных и общественных зданий.

Назначение вентиляторов

Вентиляторы предназначены для внутреннего и наружного применения, для перемещения воздуха без твердых, волокнистых и абразивных материалов в условиях умеренного климата. Допустимая температура перемещаемого воздуха от - 40С до +80С. (в зависимости от модели см. таблицу характеристик.)

Применяемые материалы

Корпус вентилятора изготовлен из оцинкованного стального листа. Корпус вентилятора выполнен с применением технологии фальцевого соединения, что улучшает герметичность корпуса и уменьшает габаритные размеры вентилятора в целом. Рабочие колеса вентиляторов КПН изготовлены из специального полимера и алюминия, в зависимости от типоразмера, с загнутыми назад лопатками. Рабочие колеса вентиляторов статически и динамически отбалансированы.

Качество применяемых материалов подтверждается сертификатами и паспортами организаций поставщиков. Постоянный входной контроль материалов обеспечивает надежность работы вентилятора в целом.

Электродвигатели

В вентиляторах КПН применяютсяасинхронные 1-фазные и 3-фазные компактные электродвигатели с внешним ротором. Конструкция вентилятора позволяет охлаждать электродвигатель при работе потоком воздуха. Применяемые электродвигатели позволяют достичь рабочего ресурса вентиляторов более 40.000 часов без профилактики. Корпус электродвигателя имеет изоляциюIP44 и IP54 в зависимости от типоразмера. Обмотка оснащена дополнительной защитой от влажности.

Стандартно электродвигатели имеют защиту при помощи термоконтакта, расположенного внутри обмотки электродвигателя. При перегреве обмоток электродвигателя, в случае перегрузки, обрыва фазы, высокой температуры воздуха и т.п., термоконтакт обеспечивает размыкание цепи защиты защитного реле. Защита электродвигателя при помощи термоконтакта является наиболее надежной и точной в отличие от других видов защиты.

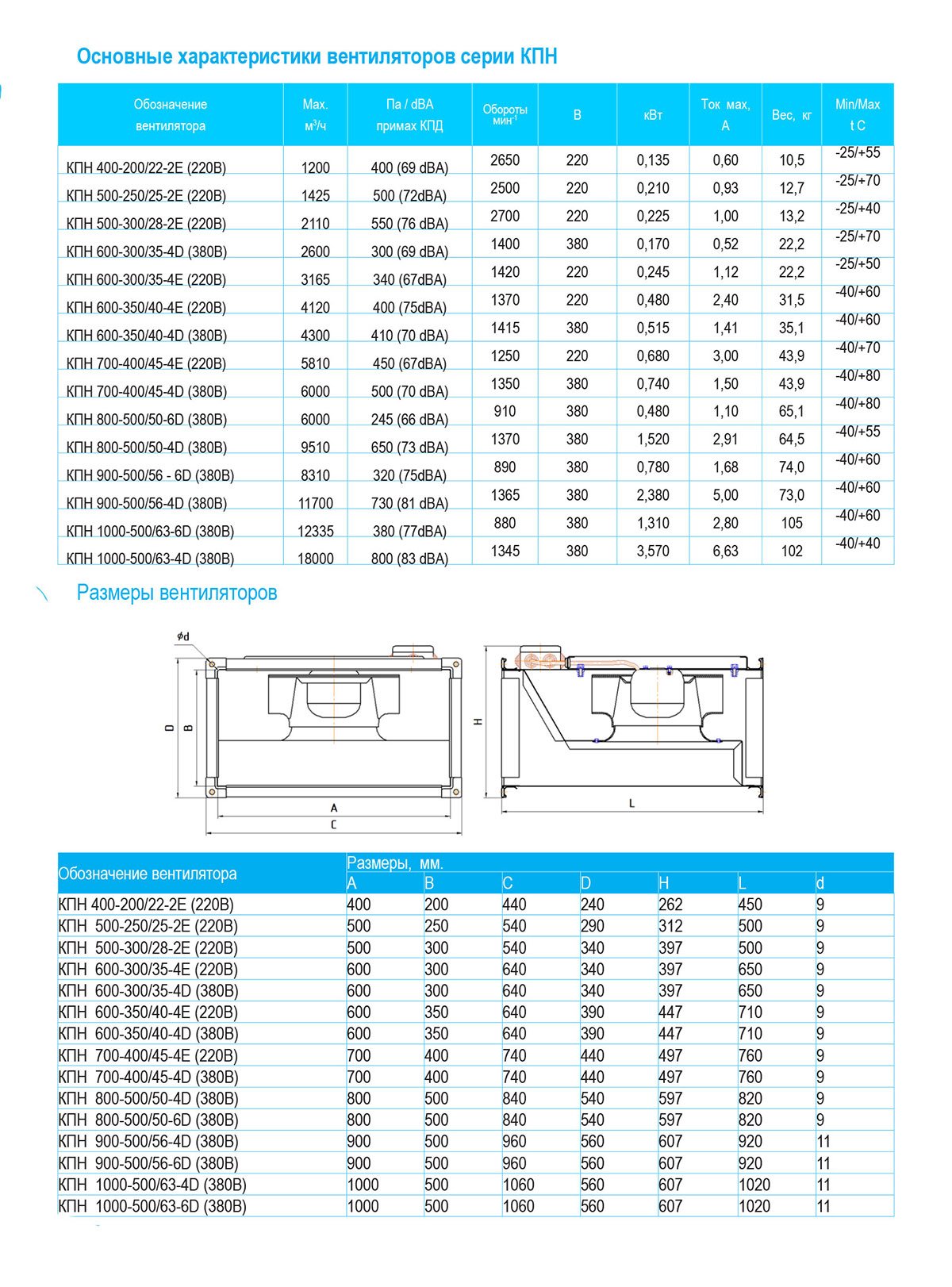

Вентиляторы КПН изготовляются в девяти типоразмерах. В каждом типоразмере имеется несколько моделей вентиляторов в зависимости от вида, применяемого двигателя.

Регулирование оборотов электродвигателя.

Производительность вентиляторов KПH регулируется изменением числа оборотов электродвигателя. Изменение числа оборотов электродвигателя достигается путем изменения напряжения. Для вентиляторов KПH регулирование оборотов электродвигателя путем изменения напряжения является наиболее предпочтительным, так как не вызывает электропомех, шумов и вибраций электродвигателя и уменьшает нагрев.

Условия эксплуатации вентиляторов

При эксплуатации вентиляторов КПН необходимо соблюдать следующие условия:
- Внутренняя поверхность вентилятора должна быть очищена от посторонних предметов. Периодичность осмотра и чистки вентилятора зависит от условий работы и загрязненности воздуха. В случаях обычной загрязненности воздуха и нормальных условиях работы чистка вентилятора практически не требуется.
- Все болты вентилятора, включая, присоединительные должны быть плотно затянуты.
- Вентиляционная система, в которой установлен вентилятор, должна обеспечивать надежное заземление корпуса вентилятора
- Потребляемый вентилятором ток не должен превышать максимально допустимых значений.

В обычных ситуациях вентиляторы КПН не требуют частого специального ухода, в большинстве случаев они могут работать практически без обслуживания.

Монтаж вентиляторов

Монтаж вентиляторов КПН, как и их проектирование в вентиляционных системах должны осуществляться специалистами, имеющими соответствующее образование, опыт и разрешение для проведения таких операций.

Вентиляторы КПН не нуждаются в особом расположении в вентиляционных системах и могут работать в любом положении.

При монтаже вентилятора необходимо располагать его таким образом, чтобы был обеспечен сервисный доступ к крышке вентилятора для удобства обслуживания. В случае, если перемещаемый воздух содержит много влаги, рекомендуется располагать крышку вентилятора сверху, чтобы исключить скопление воды в крышке.

Вентиляторы КПН выпускаются полностью отбалансированными и практически исключают вибрацию, но для полного исключения передачи вибрации по системе воздуховодов рекомендуется при монтаже применять гибкие вставки ВГк.

При монтаже вентилятора необходимо учитывать, что дополнительное сопротивление системы воздуховодов на выхлопе снижает производительность вентилятора. Чтобы избежать этого, рекомендуется оставлять прямой участок воздуховодов примерно 1-1,5 метра сразу после вентилятора по ходу движения воздуха.

Не рекомендуется использовать вентилятор в системах вентиляции без фильтра ФБК, во избежание быстрого загрязнения вентилятораи как следствие более частого его обслуживания.

Во избежание дополнительной нагрузки на воздуховоды или гибкие вставки для больших типоразмеров вентиляторов рекомендуется монтировать их на отдельных креплениях.

Обозначение вентиляторов

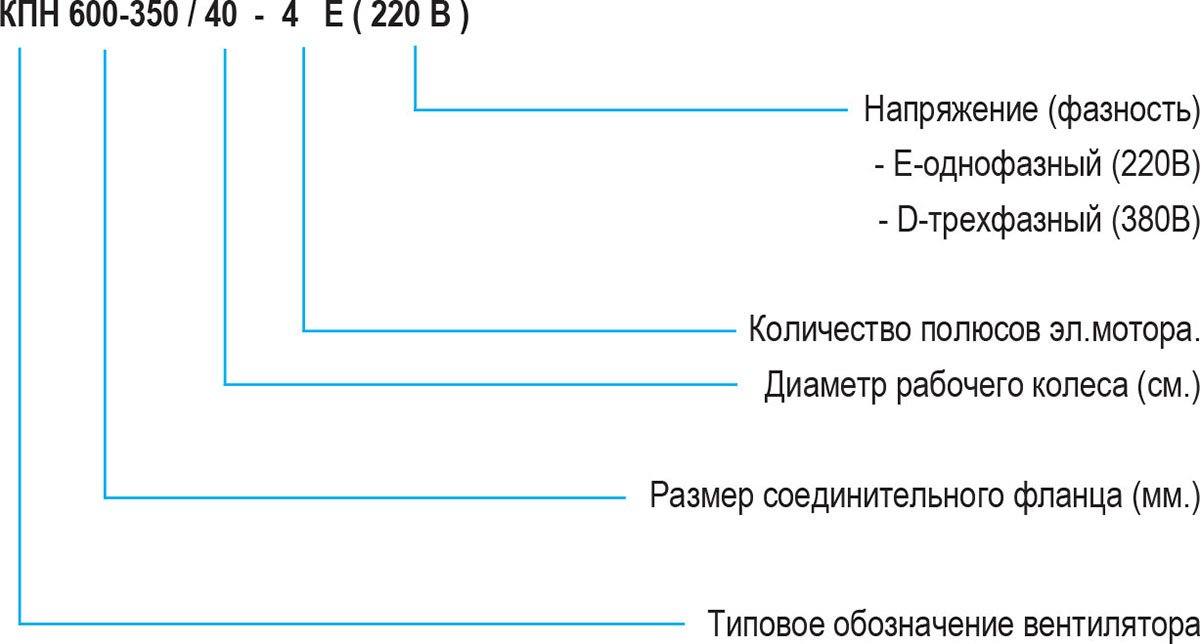

На ниже приведенной схеме указан ключ к типовому обозначению вентиляторов серии КПH.

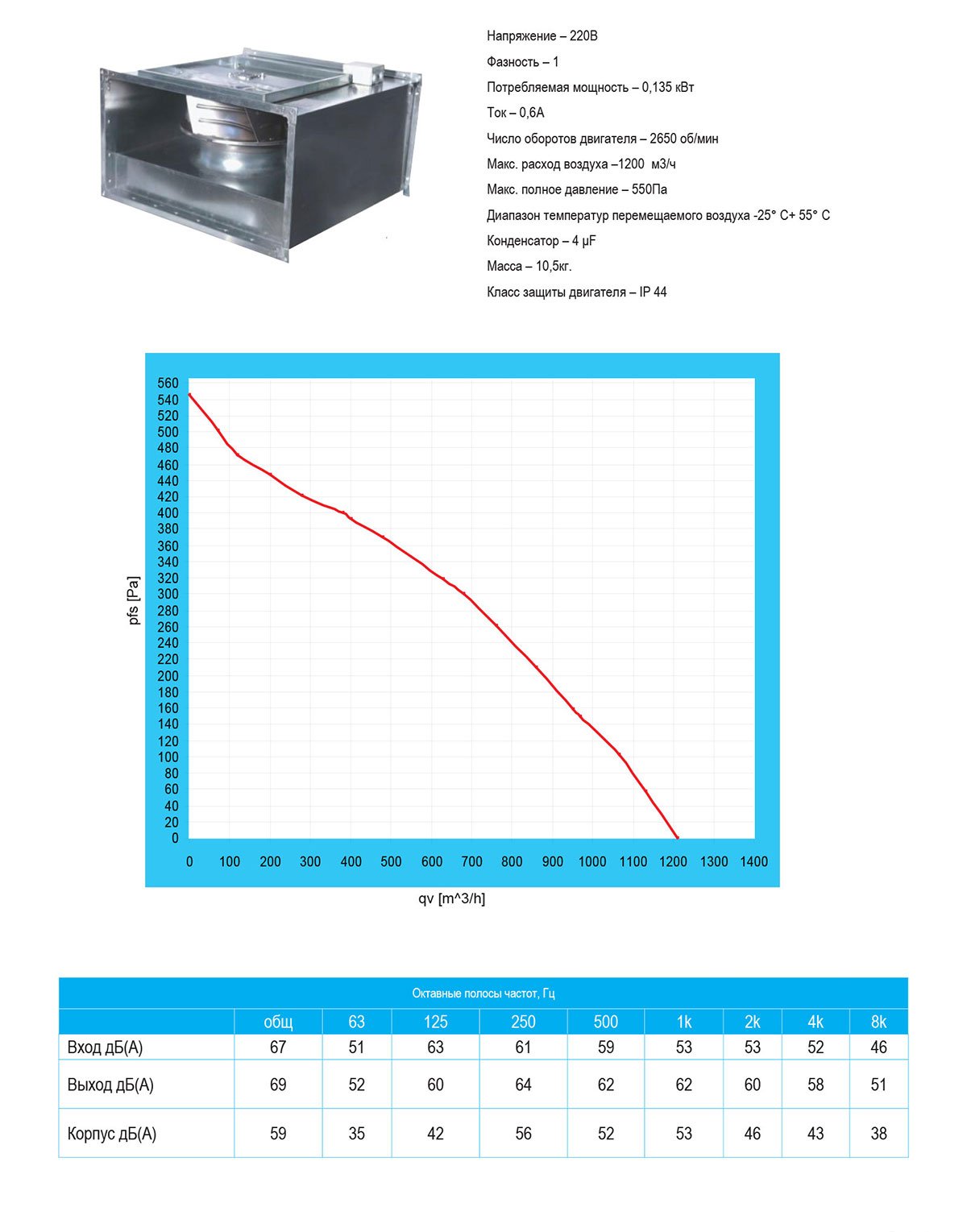

КПН 400-200/22-2E (220В)

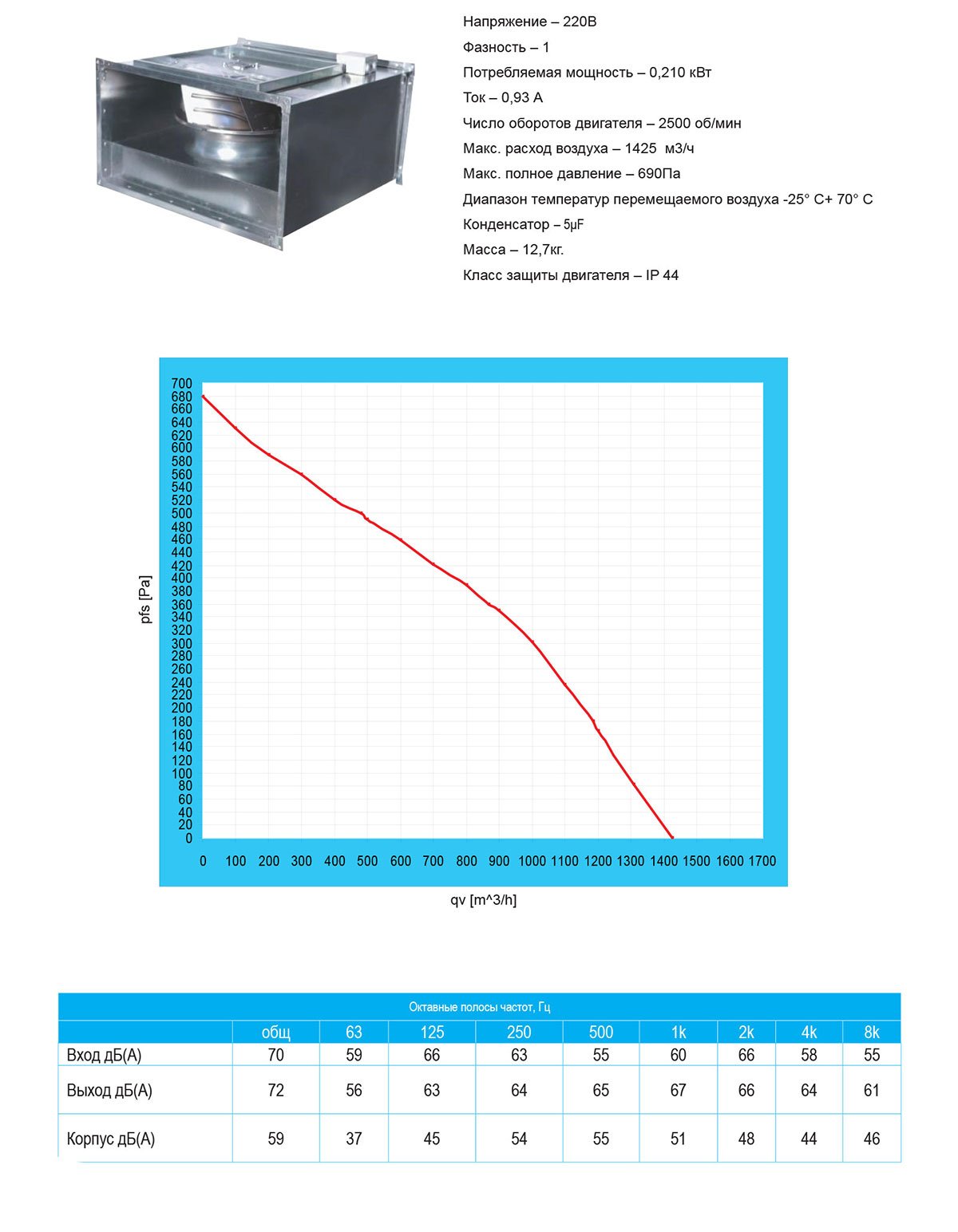

КПH 500-250/25-2E (220В)

КПH 500-300/28-2E (220В)

КПH 600-300/35-4D (380В)

КПH 600-300/35-4E (220В)

КПH 600-350/40-4Е (220В)

КПH 600-350/40-4D (380В)

КПH 700-400/45-4E (220В)

КПH 700-400/45-4D (380В)

КПH 800-500/50-6D (380В)

КПH 800-500/50-4D (380В)

КПH 900-500/56-6D (380В)

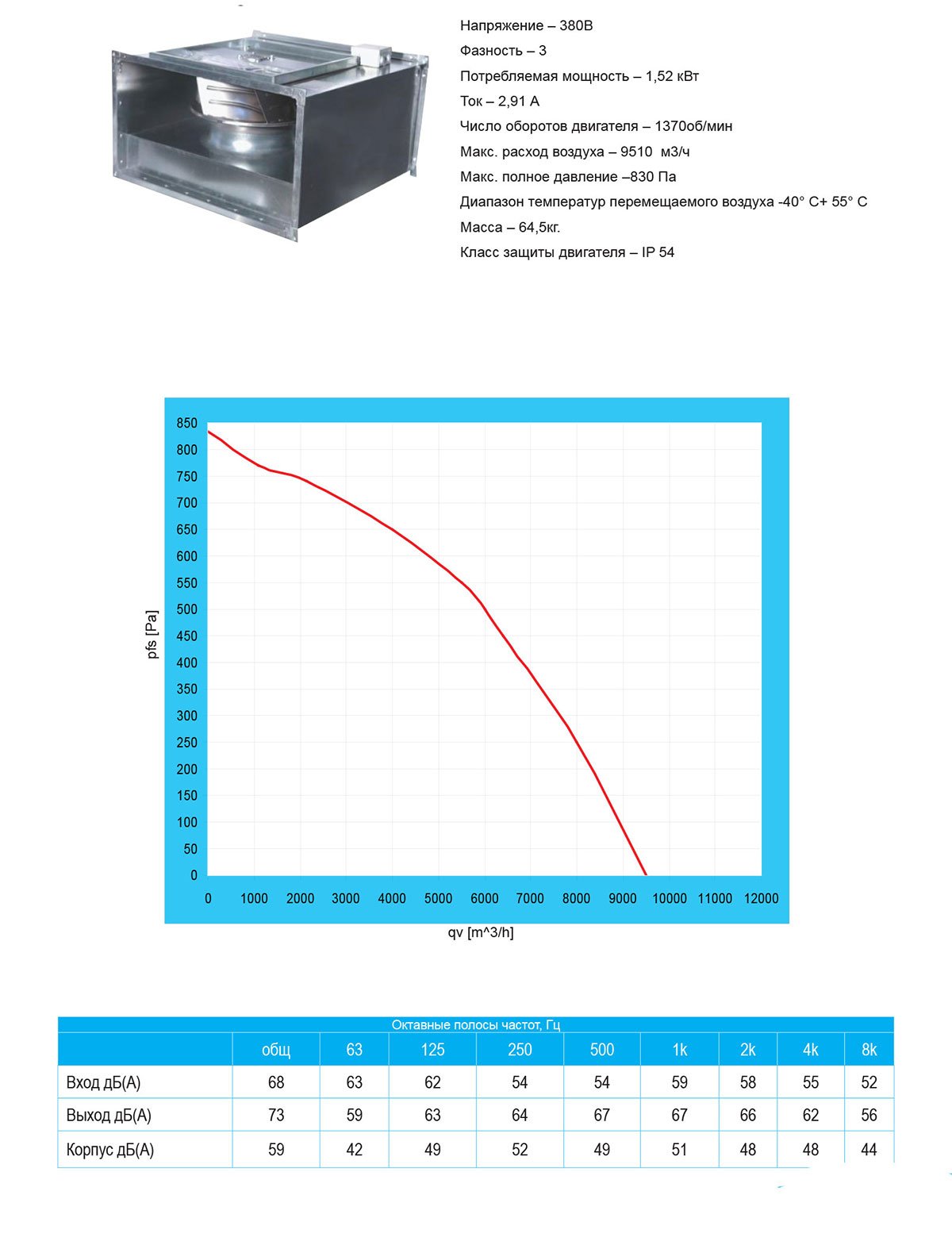

КПH 900-500/56-4D (380В)

КПH 1000-500/63-6D (380В)

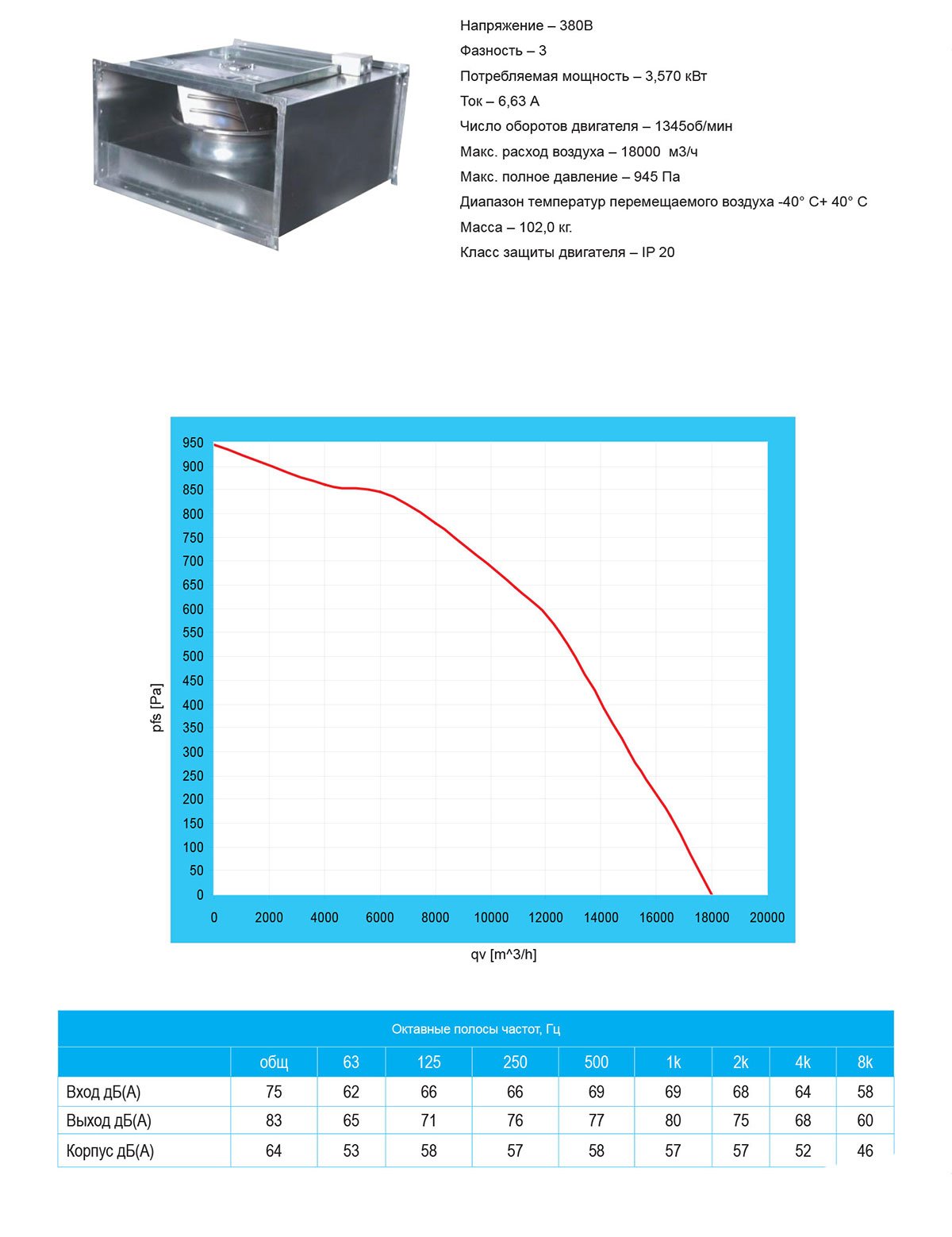

КПH 1000-500/63-4D (380В)
