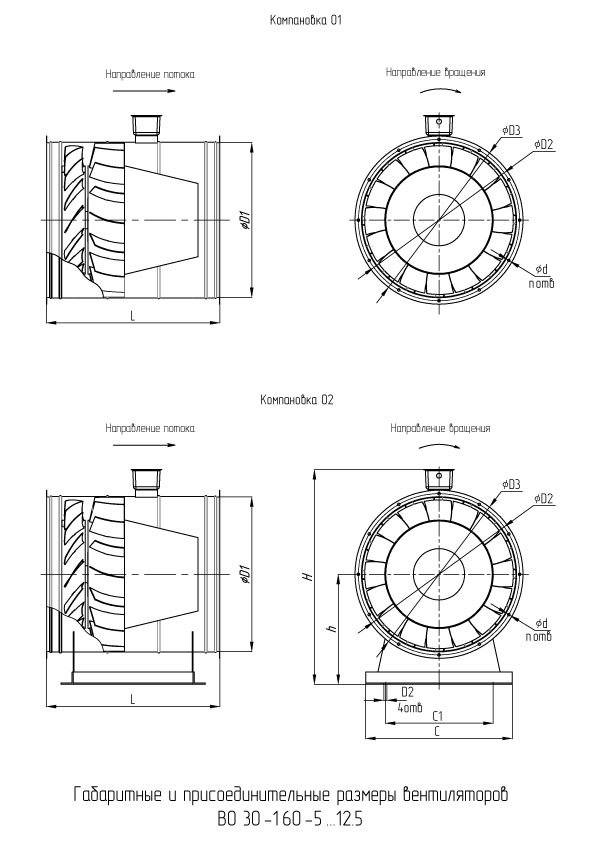

Габаритные и присоединительные размеры вентиляторов осевых ВО 30-160

Типоразмер
вентилятора

D1, мм D2, мм D3, мм H, мм C, мм C1, мм L, мм h, мм d, мм d2, мм n

5

500 540 558 815 520 440 540 350 10,5 12 12
6,3 630 670 688 880 600 440 710 450 10,5 12 12
7,1 710 750 768 920 690 545 750 500 10,5 12 16
8 800 840 858 1075 760 610 930 560 10,5 12 16
9 900 960 1000 1215 850 650 1120 650 14 14 16
10 1000 1070 1110 1265 930 730 1115 690 14 14 16
11,2 1120 1195 1220 1465 930 730 1330 790 14 14 20
12,5 1250 1320 1350 1515 990 790 1330 790 14 14 20
