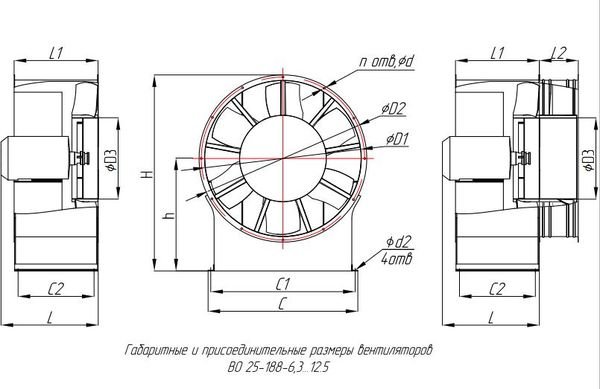

Габаритно-присоединительные размеры ВО 25-188





    № вентилятора D1, D2, D,3 H, C, C1, C2,
    мм мм мм мм мм мм мм
    6,3 630 671 394 753 580 550 400
    8 820 861 500 935 740 700 310
    9 900 941 500 1030 846 800 350
    10 1000 1041 500 1125 946 900 415
    11.2 1120 1161 560 1260 1060 1000 460
    12.5 1250 1291 625 1405 1160 1100 530



    № вентилятора L, L1, L2, h, d,
    мм    		 d2,
    мм    		 n
    мм мм мм мм
    6,3 500 500 --- 400 10.5 12 8
    8 595 420 270 495 10.5 18 12
    9 710 485 225 550 10.5 18 12
    10 760 485 225 595 10.5 20 16
    11.2 765 560 225 670 10.5 22 16
    12.5 815 630 225 750 10.5 22 16
