Крышные вентиляторы вентиляторы DH, DV.
|
|
Основные характеристики:
- корпус выполнен в виде прямоугольного канала сечением от 200х400 до 500х900 мм;
- диаметр рабочего колеса - от 190 до 900 мм;
- максимальная производительность по воздуху - 36000 м.куб/ч;
- максимальное статическое давление - 800 Па;
- в серийном исполнении обеспечена защита электродвигателя с помощью термореле;
- разнообразные комплектующие детали.
| Достоинства:
- Возможность плавного регулирования в диапазоне 100% с помощью трансформаторных и электронных устройств
- Вертикальное и горизонтальное исполнение
- В серийном исполнении обеспечена защита электродвигателя с помощью термореле
- Большая гамма принадлежностей
Конструктивные особенности.
Крышные вентиляторы фирмы Rosenberg служат для вентиляции жилых помещений, универмагов, супермаркетов, производственных цехов, бань, кухонь, столовых, складских помещений, гаражей, конюшен и т.д. Вентиляторы предназначены для установки на плоских, односкатных, двускатных, арочных и шедовых крышах. Типы:
- DH , подают воздух в горизонтальном направлении, для отсасывания слабо загрязненного воздуха.
- DV, подают воздух в вертикальном направлении, для отсасывания средне загрязненного воздуха.
Корпус:
- DH - Кожух типоразмеров до 500 изготовлен из стойкого к морской воде алюминия, а типоразмеров начиная с 560 - из оцинкованного стального листа
- DV - Корпус изготовлен из стойкого к морской воде алюминия
- DVS - Имеется встроенный шумопонижающий кожух
- DHW/DVW - Оснащены рабочим колесом новой конструкции, оптимизированным по коэффициенту полезного действия
Рабочее колесо.
DH/DV/DVS: загнутые назад лопасти для типоразмеров до 450 изготовлены из пластмассы, а начиная с типоразмера DHW/450...710, - из алюминия. Рабочее колесо смонтировано непосредственно на внешнем роторе электродвигателя и сбалансировано вместе с ним по двум плоскостям в соответствии с классом качества G 2,5 по DIN/ISO 1940.
DV: для типоразмеров 800 и 900 рабочие колеса выполнены из алюминия. Электродвигатели.
В крышных вентиляторах фирмы Rosnberg типоразмеров до 710 устанавливаются электродвигатели с внешним ротором, управляемые напряжением, имеющие степень защиты IP44, имеющие пропитку для защиты от влаги. В обмотку встроены термоконтакты. Начиная с типоразмера 800 IEC стандартный двигатель исполнения В5, имеющий степень защиты IP 54, устанавливается вне потока воздуха. Подключение к электрической сети.
Приводные электродвигатели снабжены смонтированной клеммной коробкой, со степенью защиты IP 44, доступ к которой для подключения к электрической сети может быть легко обеспечен после снятия кожуха для защиты от дождя. Характеристики производительности по воздуху.
Характеристики для этого типового ряда снимаются при способе монтажа А (вход свободен, выход свободен) и отражают имеющийся со стороны забора воздуха перепад давления D pfa в зависимости от производительности по воздуху. Уровни шума.
Измерение и представление результатов произведены в соответствии с DIN 45 635, часть 38, по описанному там методу огибающей поверхности, согласно которому несколько точек измерения располагаются на поверхности измерения, имеющей форму прямоугольного параллелепипеда.
На семействе характеристик представлен средневзвешенный уровень звуковой мощности LW(A), который соответствует уровню звуковой мощности LW(A) 8 при свободном выходе воздуха.
Каталожные данные относятся к вентиляторам типового ряда DН/DHW.
Для крышных вентиляторов типового ряда DV/DVW из приведенных значений необходимо вычитать 2 дБ(А).
Средневзвешенный уровень звуковой мощности при свободном входе LW(A) 5 может быть точно определен с помощью относительного уровня звуковой мощности или определен приблизительно по формуле:
LW(A) 5 = LW(A) - 3 дБ(А)
Для более точных расчетов мероприятий по шумоглушению используется уровень звуковой мощности октавных полос.
LWokt = LW(A) + LWrel

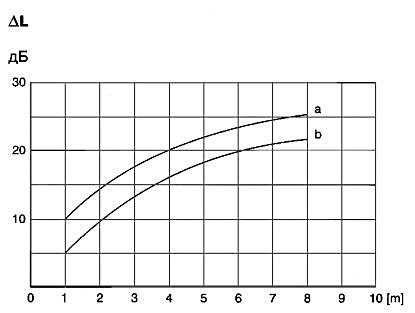

Ожидаемый со стороны выхода уровень звукового давления может быть определен лишь приблизительно, так как влияние окружающей среды может привести к слишком большим отклонениям.
LP(A) = LW(A) - D L
Со стороны забора воздуха
|
|
Относительный уровень звуковой мощности LWrel (дБ) при средних частотах октавных полос fm (Гц) |
| Типоразмер |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
Гц |
| 190 / 225 |
-2 |
-6 |
-2 |
-5 |
-7 |
-12 |
-14 |
-18 |
дБ |
| 310 / 355 |
1 |
0 |
-2 |
-8 |
-7 |
-9 |
-16 |
-20 |
дБ |
| 400 / 450 |
2 |
-2 |
-4 |
-9 |
-9 |
-8 |
-16 |
-20 |
дБ |
| 500 / 560 |
3 |
-1 |
-3 |
-8 |
-8 |
-10 |
-17 |
-20 |
дБ |
| 630 / 710 |
3 |
-1 |
-3 |
-8 |
-8 |
-9 |
-16 |
-21 |
дБ |
| 800 / 900 |
4 |
0 |
-3 |
-8 |
-8 |
-11 |
-18 |
-24 |
дБ |
Со стороны выхода
|
|
Относительный уровень звуковой мощности LWrel (дБ) при средних частотах октавных полос fm (Гц) |
| Типоразмер |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
Гц |
| 190 / 225 |
-1 |
-6 |
0 |
-3 |
-6 |
-7 |
-12 |
-14 |
дБ |
| 310 / 355 |
-3 |
-4 |
-2 |
-3 |
-4 |
-8 |
-15 |
-18 |
дБ |
| 400 / 450 |
-2 |
0 |
0 |
-3 |
-5 |
-7 |
-14 |
-20 |
дБ |
| 500 / 560 |
-2 |
0 |
1 |
-3 |
-5 |
-9 |
-16 |
-22 |
дБ |
| 630 / 710 |
-4 |
0 |
0 |
-1 |
-5 |
-9 |
-15 |
-19 |
дБ |
| 800 / 900 |
-1 |
4 |
1 |
-4 |
-5 |
-10 |
-19 |
-24 |
дБ | Пример условного обозначения.
|
DHWS 450K-6 D |
|
D |
Крышный вентилятор |
|
H |
H - выход воздуха в горизонтальном направлении;
V - выход воздуха в вертикальном направлении |
|
W |
Рабочее колесо оптимизировано по КПД |
|
S |
S - со встроенным шумопонижающим кожухом |
|
450 |
Диаметр рабочего колеса |
|
K |
K - узкое рабочее колесо; L - широкое рабочее колесо |
|
6 |
Число полюсов |
|
D |
Е - однофазная сеть; D - трехфазная сеть |
|
