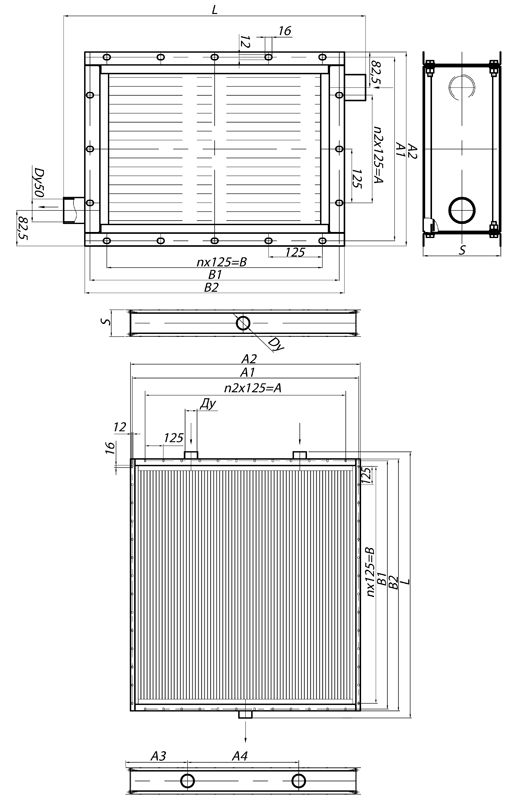

Габаритные и присоединительные размеры калориферов КП3 и КП4



Габаритные и присоединительные размеры воздухонагревателей КП3 и КП4



Габаритные и присоединительные размеры воздухонагревателей КП3

Габаритные и присоеденительные размеры, мм КП3-6-СК-
01У3М
КП3-7-СК-
01У3М
КП3-8-СК-
01У3М
КП3-9-СК-
01У3М
КП3-10-СК-
01У3М
КП3-11-СК-
01У3М
КП3-12-СК-
01У3М
1. А1±5 578 703 828 953 1203 1703 1703
2. А2±3 551 551 551 551 551 1050 1551
3. А3 82,5 82,5 82,5 82,5 82,5 290 415
4. L 689 814 939 1064 1314 1798 1798
5. L1 530 655 780 905 1175 1655 1655
6. H 575 575 575 575 575 1075 1575
7. H1 503 503 503 503 503 1003 1503
8. Ду 50 50 50 50 50 65 80


Габаритные и присоединительные размеры воздухонагревателей КП4

Габаритные и присоеденительные размеры, мм КП4-6-СК-
01У3М
КП4-7-СК-
01У3М
КП4-8-СК-
01У3М
КП4-9-СК-
01У3М
КП4-10-СК-
01У3М
КП4-11-СК-
01У3М
КП4-12-СК-
01У3М
1. А1±5 578 703 828 953 1203 1703 1703
2. А2±3 551 551 551 551 551 1050 1551
3. А3 82,5 82,5 82,5 82,5 82,5 290 415
4. L 689 814 939 1064 1314 1798 1798
5. L1 530 655 780 905 1175 1655 1655
6. H 575 575 575 575 575 1075 1575
7. H1 503 503 503 503 503 1003 1503
8. Ду 50 50 50 50 50 65 80
