Теплогенераторы ТГЖ-0,18; ТГЖ-0,29; ТГЖ-0,06на жидком и ТГГ-0,18; ТГГ-0,29 на газовом топливе |
Теплогенераторы предназначены для воздушного отопления и вентиляции животноводческих, птицеводческих ферм, теплиц, промышленных зданий, про- изводственных цехов и ангаров и их отдельных участков. Они эффективно используются для сушки сельскохозяйственной продукции, а также пиломатериалов и строительных конструкций. Теплогенераторы работают на жидком (печном бытовом и дизельном) топливе, или природном газе (низкого3B5 кПа, или среднего 6B30 кПа, давления). Для перевода теплогенератора с жидкого топлива на газ и обратно достаточно замены горелки и шкафа управления.
Продукты сгорания отводятся в дымовую трубу и попадание их в отапливаемое помещение исключается. Быстрый запуск и прогрев (несколько минут), высокий КПД, автоматическое поддержание заданной температуры в отапливаемом помещении — все это значительно сокращает расходы на отопление. Для использования в зерносушильных установках выпускается модификация теплогенератора в вертикальном исполнении.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование характеристики |
ТГЖ-0,18; ТГГ-0,18 |
ТГЖ-0,29; ТГГ-0,29; АТ-03 |
Тепловая мощность, кВт - номинальная - максимальная |
180 0,5 от макс
|
290 0,5 от макс
|
Подача нагретого воздуха, м3/ч |
10000 - 17000 |
10000 - 17000 |
Давление воздуха на выходе, Па |
320 - 180 |
320 - 180 |
КПД, % |
91,5 |
91,5 |
Степень нагрева воздуха (зависит от объемной подачи нагретого воздуха), град.С |
30 - 55 |
45 - 90 |
Регулировка мощности |
двухступенчатая |
двухступенчатая |
Расход топлива: - жидкого, кг/ч - природного газа, м3/ч |
17,5 21,5
|
28 34
|
Установленная мощность электродвиг., кВт |
6,1 |
6,1 |
Габаритные размеры, мм: - длина - ширина - высота |
2165 1100 1300 |
3000(1300*) 1500(1500*) 1300(3000*) |
Масса, кг |
540 |
641 |
* значение для АТ-0.3

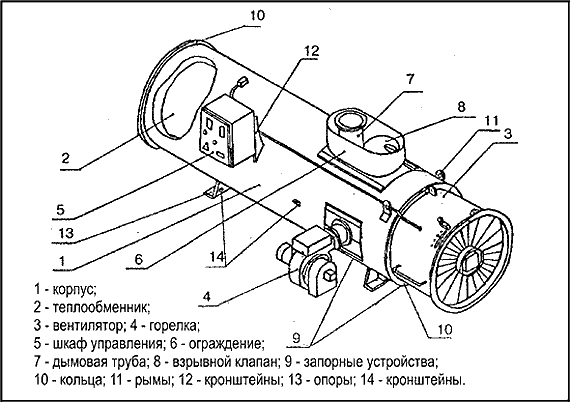

Теплогенератор представляет собой автономный источник тепла, что позволяет использовать его для воздушного отопления зданий, не вкладывая средств в сооружение котельных и тепло- трасс. Теплогенерато- ры на жидком топливе и газе конструктивно идентичны и отли- чаются шкафом управления и горелкой. Двуступенчатое регули- рование "большой" и "малый огонь" обеспечивает экономное использование топлива и улучшение пара- метров приточного воздуха. Применение жаростойких легиро- ванных сталей обеспечивает высокую надежность теплообменника.

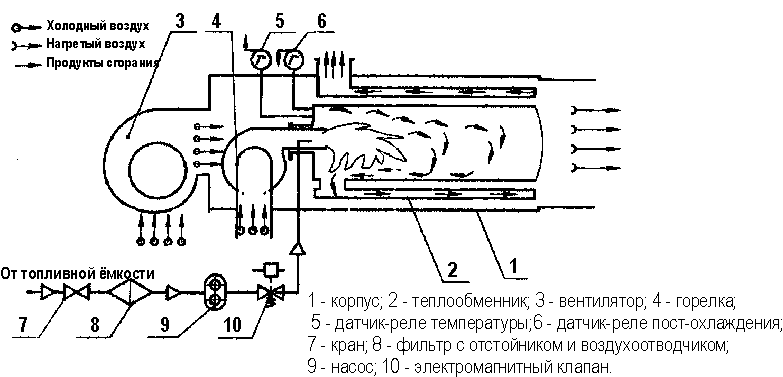

ТЕПЛОГЕНЕРАТОР ТГЖ-0.06 НА ЖИДКОМ ТОПЛИВЕ |
Теплогенератор представляет собой автономный источник тепла, что позволяет использовать его для воздушного отопления зданий, не вкладывая средств в сооружение котельных и теплотрасс. Возможность выбора ручного и автоматического управления с подключением термостата помещения с целью обогрева и вентиляции. Корпус выполнен из устойчивой к коррозии стали. Применение жаростойких легированных сталей обеспечивает высокую надежность теплообменника.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование характеристики |
ТГЖ-0,18; ТГГ-0,18 |
Тепловая мощность, кВт |
60 |
Объёмная подача нагретого воздуха, м3/ч |
3000...2000 |
Степень нагрева воздуха, 0С |
45...60 |
Статистическое давление воздуха, Па |
5...210 |
Вид топлива |
дизельное керосин |
Расход топлива, кг/ч |
5.5 |
Напряжение электрической сети, В |
220 |
К.П,Д. |
0.9 |
Установленная мощность электродвигателей, кВт |
0.7 |
Масса, кг |
100 |
Управление |
ручное, автоматическое |
Тип главного вентилятора |
центробежный |
Габаритные размеры, мм: - длина - ширина - высота |
1650 640 780
|

|
|
